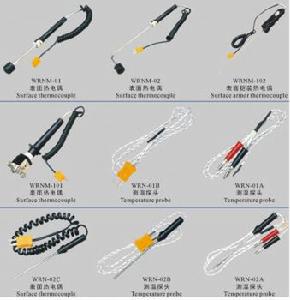

格米諾爾鎳鉻鎳矽系熱電偶格米諾爾鎳鉻鎳矽系熱電偶是一種感溫元件,是一次儀表，它直接測量溫度，並把溫度信號轉換成熱電動勢信號,通過電氣儀表（二次儀表）轉換成被測介質的溫度。熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合迴路,當兩端存在溫度梯度時,迴路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處於某個恆定的溫度下。根據熱電動勢與溫度的函式關係,製成熱電偶分度表;分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。
介紹
格米諾爾鎳鉻鎳矽系熱電偶在熱電偶迴路中接入第三種金屬材料時,只要該材料兩個接點的溫度相同,熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入迴路中的影響。因此,在熱電偶測溫時,可接入測量儀表,測得熱電動勢後,即可知道被測介質的溫度。
工作原理
格米諾爾鎳鉻鎳矽系熱電偶熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對於熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫度函式的差，而不是熱電偶冷端與工作端，兩端溫度差的函式；
2：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定後，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函式。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合迴路，如圖所示。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢，因而在迴路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。特點
◆裝配簡單，更換方便
◆壓簧式感溫元件，抗震性能好
◆測量範圍大
◆機械強度高，耐壓性能好
