螺紋銑床

銑削螺紋的螺紋加工工具機。螺紋銑床分為萬能螺紋銑床、短螺紋銑床、絲槓銑床和蝸桿銑床等。

螺紋銑床

正文

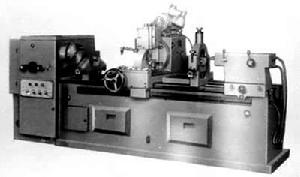

這類工具機的刀架與工件主軸間有形成螺紋所必需的運動聯繫。萬能螺紋銑床（見圖）適於用盤形銑刀加工標準螺距和增大螺距的絲槓和多頭蝸桿等，通常還帶有銑刀軸與工件主軸之間的運動聯繫機構，也可用滾刀按展成法加工花鍵軸和連軸齒輪等,還可以銑長鍵槽。工具機布局與普通車床相似,工件支承在頭架與尾座間作鏇轉運動，刀架在溜板上作橫向進給運動，並與溜板一起作縱向進給運動。絲槓銑床專用於銑削長絲槓和蝸桿，結構較簡單。短螺紋銑床適於用梳形銑刀加工短內、外螺紋,用於成批大量生產。工具機結構有的與絲槓銑床相似，有的刀架固定不動，工件在工作檯和滑座上作縱、橫向進給。蝸桿銑床用於成批大量生產，一般採用專用插齒刀類型的刀具，用展成法加工各種類型的蝸桿（見蝸桿傳動、齒輪加工）。

螺紋銑床

配圖
