氮封閥

氮封裝置主要用於儲罐頂部氮氣壓力恆定控制，以保護罐內物料不被氮化及儲罐安全。

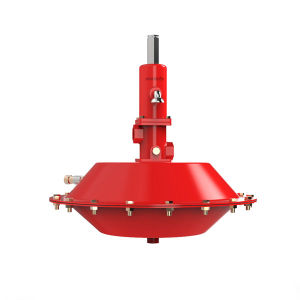

氮封閥
氮封閥無需外加能源，利用被調介質自身能量為動力源。
自動控制閥門介質流量，使閥後壓力保持恆定的壓力穩定裝置。
現已廣泛用於連續送氣的天然氣采輸，城市煤氣以及冶金、石油、化工等工業生產部門。
該閥特點：控制精度高，可比一般ZZY型直接操作型調壓閥高一倍左右。
調節壓差比大（如閥前0.8MPa,閥後0.001MPa）特別適合微壓氣體控制。
壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定。
氮封閥的工作原理：

儲罐氮封閥

　（1）當氮封閥關閉時，主閥的活塞是在一個密封室內，當儲罐壓力等於或大於設定的壓力時，膜片就被向上頂起，氣導閥在彈簧的作用下向上移動，把氣導閥上的密封圈緊緊壓在閥座上，關閉了控制氣的進口，同時特殊閥芯室的壓力增加並接近氮氣總管的壓力，此壓力通過內部通道，從特殊閥芯室傳到主閥閥芯室。主閥的活塞就處於氮氣總管壓力的作用，由於主閥閥芯上、下所受氣體壓力平衡，所以主閥閥芯在自重和彈簧的作用下將閥門緊密關死。
（2）氮封閥打開時，當儲罐壓力稍微低於設定壓力時，膜片因為感應壓力下降而向下移動，推動氣導閥打開，氮氣經過孔板、氣導閥的出口進入儲罐，使儲罐內的壓力增加，同時氣導閥的特殊閥芯室的壓力下降，氮氣通過內部通道從特殊閥芯室進入主閥閥芯室。由於主閥閥芯的活塞面積大於主閥閥座孔面積，並有彈簧的彈力和主閥的重量，所以當儲罐壓力稍微低於設定點時，特殊閥芯室和主閥閥芯室的壓力降低很小，主閥仍然保持關閉，氮氣只從氣導閥進入儲罐。一、自力式氮封閥概述
川滬牌ZYVP自力式氮封閥由控制閥、執行器和指揮器組成，是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恆定的節能型產品，該閥控制精度高，比一般自力式調壓閥高一倍左右，適合在控制精度要求較高的場合。
（B）控制閥後壓力
（K）控制閥前壓力
自力式氮封閥主要零件材料
閥　體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti

閥　芯：1Cr18Ni9TiCr18Ni12Mo2Ti
閥　座：1Cr18Ni9TiCr18Ni12Mo2Ti
波紋管：1Cr18Ni9Ti
膜　蓋：A3、1Cr18Ni9Ti
膜　片：丁脯橡膠、耐油像膠、氟橡膠
、自力式氮封閥主要技術參數
公稱通徑DN（mm） 20 25 40 50 65 80 100
閥座直徑（mm） 6 15 20 25 32 40 50 65 80 100
額定流量係數KV 3.2 5 8 11 20 50 80 100 160
壓力調節範圍KPa 0.5～5.5、5～10、9～14、13～19、18～24、23～28
27～33、31～38、36～44、42～51、49～58、56～66
公稱壓力PN（MPa） 1.0　1.6
被調介質溫度（°C） ≤80
調節精度（%） ±10
允許泄漏量 10-4X閥額定容量
自力式氮封閥外形尺寸
公稱通徑DN
20

25
32
40
50
65
80
100
A
395
H
680
690
710
720
735
797
837
1050
L
185
200
205
222
254
276
298
352
法蘭標準

GB:1.6、2.5、4.0MPa　ANSI:150、JIS:10K
註：本表法蘭距離以PN16為依據。
