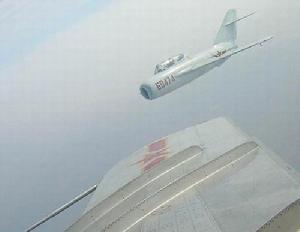

殲教5教練機

殲教5型飛機是成都飛機工業公司在殲5甲的基礎上改型設計的全天候噴氣教練機。

研製歷史

殲教5教練機

殲教5型飛機研製工作始於1964年初，第一架原型機於1966年4月出廠並進行了靜力載荷實驗。第二架原型機於1966年5月進行了首次試飛。1966年12月國家正式批准定型投產，到1983年底共生產974架，除裝備空軍、海軍之外，還援助或出口到第三世界國家。殲教5曾經作為我國空軍“八一”飛行表演隊的表演用機。

結構裝備

殲教5教練機

由於殲教5是在殲5甲基礎上改型設計的噴氣教練機，因此其外形與殲5甲相似，性能也相近，主要受力結構都沒有什麼改變，但因為從單座改為雙座，其機身結構有所變化。同時因為任務不同飛機的設備和軍械也做了相應的調整。其動力裝置為一台渦噴5丁不帶加力的渦輪噴氣發動機，額定推力2400千克力，最大推力2700千克力。
殲教5的操縱系統為教員和學員都可以操縱，但教員可控制學員的操縱。其液壓系統包括主液壓系統和助力操縱系統。翼下兩個副油箱容量為2×400升。其主要機載設備包括WL-5雙控制的自動無線電羅盤，XS-5A無線電信標機，WG-2A無線電高度表等組成的一套盲目著陸設備，可以實現全天候盲目著陸。機上還裝有CT-1超短波電台和一部JT-4A機內通話器。其它設備與殲5甲基本相同。

武器裝備

裝一門23-1航空機炮，備彈40發，比殲5甲減少了兩門機炮和260發炮彈。翼下外掛樑上可掛兩枚250千克的炸彈。

尺寸數據

殲教5教練機

翼展9.6米
機長11.5米
機高3.8米
機翼面積22.6平方米
主輪距3.8米
縱向輪距3.4米
最大起飛重量6087千克
正常起飛重量5401千克
空重4089千克
正常起飛重量5401千克
正常著陸重量4533千克
機內載油量1085千克
最大平飛速度1050千米/小時(高度4000米)
巡航速度650～750千米/小時(高度11000米)
實用升限14300米
最大爬升率39.8米/秒(海平面)
續航時間2小時04分
最大航程1230千米(帶副油箱)
起飛滑跑距離780～830米
著陸滑跑距離1000米(放減速傘)
