橫山嶺水庫位於大清河系木刀溝上游,控制流域面積為440平方公里,庫容2.43億立方米。以防洪為主兼有灌溉及發電等綜合利用大型水庫,土壩高41米,最大下泄流量4247立方米每秒,現狀保壩標準為2000年一遇。2016年7月24日23時59分訊息,石家莊靈壽縣橫山嶺水庫7月25日凌晨2:00泄洪,縣防汛指揮部通過縣廣播電視台已經發出緊急通知,有關鄉鎮正在組織慈河兩岸居民向高處轉移,並按要求每隔十分鐘報一次轉移人數。

基本信息

綜述

橫山嶺水庫總庫容2.43億立方米,主壩為土斜牆土砂組合壩,最大壩高41米;有副壩3座,長606米,最大壩高25.7米。正常溢洪道為河岸開敞式,淨寬15米;安設升臥式平板鋼閘門兩扇,單扇7.5×7.5米。非常溢洪道在正溢左側,為開敞式,無閘門控制,淨寬77米。其上建有交通橋一座,橋下擋有3米高土捻。磁右洞兼泄洪、灌溉和發電,磁左洞主要是灌溉。

工程簡介

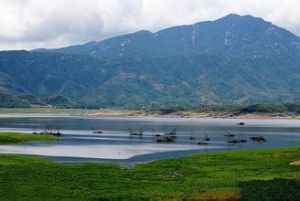

橫山嶺水庫橫山嶺水庫
橫山嶺水庫由河北省水利廳設計院設計,1958年6月開始動工興建,1960年6月除電站外主體工程全部完工,防洪標準為100年一遇洪水設計,1000年一遇洪水校核,經1963年大洪水,水庫實際防洪能力僅達100年一遇,1970年3月至1972年10月水庫進行了擴建,擴建標準為100年洪水設計,500年洪水校核,1980年至1984年續建渠首電站。

1973年後,非常溢洪道下游岩基經過幾次大水被沖毀,1986年河北省水利水電勘測設計院對水庫進行了洪水覆核工作,水庫達不到2000年一遇的校核洪水標準,為使水庫防洪標準達部頒標準,1991至1992年水庫又實施了加固工程,標準為100年設計,2000年校核,橫山嶺水庫並於1999年至2000年6月由“河北省橫山嶺水庫大壩安全鑑定工作組”進行了大壩安全鑑定,鑑定結論為:

(1)橫山嶺水庫自1960年建成,1970年實施水庫工程擴建,1990年水庫工程再次進行擴建加固,至今已運行近四十年,在此期間經歷了1963年、1967年、1975年等幾次大洪水的考驗,水庫各建築物均未發現異常,證明水庫工程質量優良,工程運行是安全的。

(2)水庫防洪標準達到《防洪標準》中規定的100年一遇設計洪水,2000年一遇洪水校核的標準。

(3)通過對主壩和副壩滲流觀測資料、變形觀測資料計算分析,可以確定主、副壩滲流是安全的,目前壩體沉降狀態正常。通過壩坡穩定覆核,主、副壩壩坡是穩定,不致發生壩體滑坡現象。

(4)正常與非常溢洪道泄流能力滿足運用要求,但下游泄槽兩岸邊牆超高不能滿足要求,墩體和堰體整體穩定,重要部位強度與應力均滿足規範要求。

(5)泄洪洞、輸水洞過流能力滿足運用要求,泄洪洞、輸水洞、發電支洞洞身襯砌抗裂度、強度及應力滿足要求。

(6)正常溢洪道閘門、泄洪洞進口及出口閘門、輸水洞進口閘門均存在鏽蝕現象,但鏽蝕速度屬正常範圍。閘門變形大部分都超過了規範規定的最大變形量。焊縫檢查中發現存在有一定的缺陷。輸水洞進口閘門面板底部區格蝕余厚度不滿足要求。所驗算的閘門主要構件應力均滿足規範要求。

(7)啟閉機普遍存在無高度指示器、機械部分缺乏保養等問題。電機主要指標滿足安全運用要求。

水庫防洪標準為100年設計,2000年校核,水庫經過多年的運用,在防洪、灌溉、發電方面均發揮了較大作用。攔蓄了1963年、1967年、1968年、1975年、1996年大洪水,起到了削減洪峰流量的作用。1963年,發生特大洪水,是橫山嶺水庫建庫以來最大的一次洪水,最大入庫洪峰流量3200m3/s,水庫最大泄流量1020m3/s。橫山嶺水庫設計灌溉面積36萬畝,有效灌溉面積36萬畝,年灌溉供水量7448萬m3。年發電量166萬kwh。

技術指標

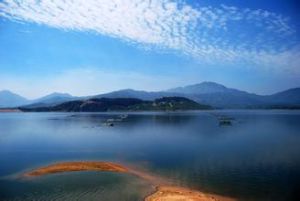

橫山嶺水庫橫山嶺水庫
1、流域特性

橫山嶺水庫位於大清河系磁河上游靈壽縣岔頭鄉馮溝村附近,控制流域面積440k㎡。磁河全長181km,流域面積1770k㎡。河床縱坡平均1/300~1/500。流域內多年平均降雨量530mm,多年平均徑流量1.4億m3,多年平均陸面蒸發量約500mm,多年平均輸沙量14.5萬t。1963年8月7日18時,歷史最大入庫洪峰流量為3200m3/s,發生在1963年8月7日18時;歷史最高洪水位240.68m(大沽高程,大沽高程-0.868=1985國家高程基準,下同),發生在1963年8月8日

2、大壩

水庫主要有主壩一座,副壩三座,主壩為粘土斜牆壩,現狀壩頂高程246.0m(為大沽高程,下同,),壩頂防浪牆。牆頂高程247.2m。壩基防滲採用鋪蓋、截水槽。三座副壩總長606.0m,1、2號副壩為土砂組合壩;3號副壩為均質土壩,

3、溢洪道

溢洪道工程位於主壩左岸的馬鞍型峽谷內。工程分為正常溢洪道、非常溢洪道和交通橋三部分。正常溢洪道位於工程右側,堰型為駝峰堰,兩孔,總淨寬15m,堰頂高程232.0m,設有兩扇平臥式鋼閘門,用兩台電動卷揚式啟閉機控制運用,最大泄量為1353m3/s。非常溢洪道位於工程左側,堰型為駝峰堰。

4、出水洞

出水洞包括泄洪洞、發電洞和輸水洞。右岸為泄洪洞及發電支洞,左岸輸水洞。泄洪洞為鋼筋混凝土圓型壓力洞,進口設檢修門,最大泄量為73.0m3/s,進口閘門為斜拉鋼閘門,泄洪洞洞身為鋼筋混凝土圓型壓力洞,洞徑2.0m,閘門蝶閥。輸水洞為鋼筋混凝土圓型壓力洞,進口設檢修門,出口設工作門,最大過流量58.0m3/s,閘門為平板鋼閘門。

5、水電站

電站位於右岸泄洪洞右側,由泄洪洞身開支洞引水入電站廠房。裝機三台。

6、灌溉及供水

橫山嶺水庫設計灌溉面積36萬畝,有效灌溉面積36萬畝,年灌溉用水量7448萬m3。

特徵值

水庫現狀指標為七十年代水庫擴建值,總庫容2.4億m3,調洪庫容1.477億m3,興利庫容0.98億m3,死庫容0.17億m3,死水位220.0m,汛限水位232m,正常蓄水位235.12m,設計洪水位241.7m,校核洪水位244.99m。

防洪標準

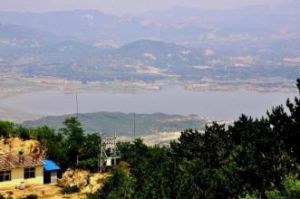

橫山嶺水庫橫山嶺水庫
橫山嶺水庫原設計防洪標準為:正常運用洪水標準為100年一遇,非常運用洪水標準為1000年一遇。1970年以積累的實際水文資料為依據,對原有工程建築物進行了覆核,僅達100年一遇洪水標準。1970年3月擴建工程,按100年設計,500年洪水校核,根據(84)冀規設字第69號文,橫山嶺水庫校核洪水確定為2000年一遇,經實際驗算僅達1500年一遇。1991年又進行了加固,經覆核,現狀設計防洪標準100年一遇,校核防洪標準為2000年一遇。

保護對象

橫山嶺水庫擔負著靈壽、行唐等七縣120萬畝耕地、100萬人和京廣鐵路、石保公路、京深高速公路、朔黃鐵路、石家莊機場及許多重要廠礦企業生命財產安全的重要防汛任務,其地理位置十分重要。

調節作用

1963年,發生特大洪水,是橫山嶺水庫建庫以來最大的一次洪水。8月3日至9日連降大雨和暴雨,一次暴雨275.6mm,最大入庫洪峰發生在8月7日18時,洪峰流量3200m3/s。8月7日15時泄洪洞和溢洪道泄洪,8月8日10時,最高庫水位240.68m,非常溢洪道參加泄洪,水庫最大泄流量1020m3/s。建庫40多年來,防洪效益十分顯著。對100年一遇以下標準的洪水,削峰能力在80%以上。1987年前的27年間共攔蓄超過下遊河道保證標準的洪水5次。
