拋丸機履帶

拋丸機履帶

拋丸機履帶拋丸機(shot blasting machine) ,是利用拋丸器拋出的高速彈丸清理或強化鑄件表面的鑄造設備,拋丸機能同時對鑄件進行落砂﹑除芯和清理。

簡介

拋丸機按照工作方式可以分好多種,如履帶式(鏈板式),吊鉤式,台車式,通過式等等,這些機器都使用相同的拋丸器,不同的是被清理的工件接受鋼丸擊打的方式不同,詳情可以參考 《拋丸機》詞條從“百度知道”上得到詳細了解。

拋丸機履帶拋丸機履帶

本文著重介紹履帶式(鏈板式)拋丸機使用的拋丸機履帶(鏈板帶):

履帶式拋丸機前身叫鏈板式拋丸機,適用於清理不怕碰撞的中小型鑄件,因為其結構主要是一條可以正反運轉的金屬鏈板,配合左右各一圓盤,形成一個可以容納鑄件的凹形空間,拋丸器從空間的上方噴下鋼丸來,即可實現零件的清理與強化,鋼丸和清理物從鏈板之間的縫隙和鏈板上的空洞流下,實現循環利用。

由於本機使用鋼鐵鏈板,運轉時鋼鐵鑄件和鋼鐵鏈板發生連續碰撞,產生的噪音比較大,容易引起操作人員疲勞和干擾周邊環境,同時一些材質較軟的銅鋁零件也容易被鋼鐵鏈板碰傷。於是,最先在中國青島特種膠帶的生產地區,橡膠拋丸機履帶就應運而生了,請參考示意圖:

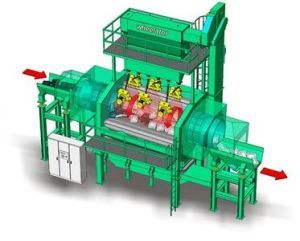

示意圖示意圖

與鋼鐵鏈板履帶相比,橡膠拋丸機履帶具有產品造價低,裝配工藝簡單,更換迅速的特點,但是更加主要的優點就是,橡膠具有高彈性,在使用過程中幾乎無噪音,各種軟金屬零件在橡膠履帶上滾動也不會產生磕碰損傷,品質有保證,於是進年來橡膠履帶大有代替金屬履帶的勢頭。

型號

型號 周長
Q326 3300 1100 20
Q326A 3400 1130 19
Q3210 4900 1400 22
6GN-5R 3710 1130 19
SBS-100 3300 1000 17
SBS-100 3300 960 17
SBS-100 3300 800 17
SNB-30 4450 1150 20

由於生產拋丸機的廠家比較多,各家的尺寸會有差別,所以選型時需要特別注意,一定要看機器說明書,按照說明書選型,必要時可以向履帶生產廠諮詢,因為專業的履帶生產廠一般備有各種型號拋丸機履帶的技術規範和庫存。

品質鑑別

因為拋丸機履帶是非常專業的特種膠帶,各種技術指標不同於普通的橡膠帶,不被社會上的普通橡膠帶廠掌握,所以質量良莠不齊,普通消費者需要學會鑑別:

看膠質,拋丸機橡膠履帶由三層組成,最外面是上復蓋膠,直接與被清理的工件接觸,接受鋼丸的擊打,所以磨損劇烈,承受很大的破壞力,上復蓋膠的壽命幾乎就是履帶的壽命,上膠同時也是暴露在最外面的橡膠,質量好壞能看到和摸到,好的橡膠有彈性,橡膠都是模具做出來的,為了讓模腔內的氣體排出,模具都有排氣的細孔,會在橡膠上留下排氣線,用手拉動排氣線,感覺彈性足,則橡膠好。至於履帶表面有斑點,則是模具用久了沾上的橡膠污垢,不影響質量。
