彈簧夾頭

利用夾爪的彈性變形使工件或刀具定心和夾緊的工具機附屬檔案。彈簧夾頭通常裝有工具機主軸的孔內使用。

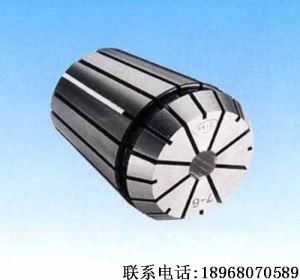

彈簧夾頭

正文

圖1為彈簧夾頭的典型結構。帶有外錐面的頭部沿軸向開有3條或4條等分的長槽，形成可以向心收縮的夾爪。內孔形狀根據被夾物截形可製成圓形、正方形或六邊形。中部為一薄壁段，起彈性變形作用。尾部帶螺紋，與拉桿相連。彈簧夾頭的外錐面與主軸的內錐孔相配合。當拉桿後拉時，夾頭產生軸向移動，於是外錐受壓，使夾爪均勻收縮，實現工件或刀具的定心和夾緊。當夾緊5～10毫米直徑的光滑棒料時,距夾頭端面25毫米處的偏心量為0.02～0.04毫米。當拉桿前推時，夾頭外錐放鬆，依靠薄壁部的彈性使夾爪恢復到張開的原狀，即可卸下工件或刀具。彈簧夾頭採用彈性較好的優質合金鋼製成，並經熱處理使頭部外錐與夾爪內壁有較高硬度以保證堅硬耐磨。每種規格的彈簧夾頭所能夾緊工件的尺寸範圍很小，所以多用於自動車床等高效自動工具機上，夾緊外形尺寸比較一致的坯料(如冷撥棒料)。除圖1中拉入型彈簧夾頭外,尚有推入型、靜止型和雙錐形等多種其他類型彈簧夾頭（圖2）。
