國別 中國
名稱 6V150柴油機
6V150 Diesel Engine
研製單位 中國北方工業(集團)總公司
China North Industries Group
生產單位 中國北方工業(集團)總公司
China North Industries Group
現狀 生產
裝備情況 86式履帶式步兵戰車
概述
該柴油機是根據蘇聯樣機УТД-20柴油機設計研製的，功率為215kW(293馬力)，於1985年定型，用作86式(WZ501)履帶式步兵戰車動力。
該機也是由B2柴油機(12150L柴油機)發展演變的，它繼承了B2柴油機排量大、體積小、結構緊湊、重量輕、單位體積功率高等優點，克服了B2柴油機結構強度不足的主要缺點，提高了工作可靠性，且易於發展為V6、V8和V12等不同缸數的機型實現系列化。
該柴油機改變了12150L柴油機的V型夾角和活塞行程，而氣缸直徑和氣缸中心距保持不變，故仍可認為該機是12150L系列中的一個變型產品。
該柴油機最明顯的優點是發動機總高度較低，因而有可能降低車輛高度，減小車輛總噸位，從而提高戰車的戰術性能，適應現代戰爭的要求，比較適合於步兵戰車及其變型車。

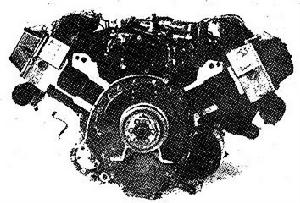

中國6V150柴油機結構特點
該機的設計特點如下：
1.6缸V型120°夾角的總體布置
由B2柴油機氣缸夾角60°改為120°，降低了發動機總高度，從而可降低車輛外形，提高車輛生存力。此外，120°氣缸夾角的機型，便於研製V型12缸和V型8缸系列產品。
2.S/D=1的短行程
該柴油機採用短行程，轉速由B2柴油機的2000r/min提高到2600r/min，從而提高了升功率。此外，縮短活塞行程和採用120°氣缸夾角相結合，有利於降低發動機的總高度(6V150的高度僅751mm)，並可提高曲軸的剛度和強度。
3.叉形連桿
該柴油機採用叉形連桿，消除了主副連桿結構中副連桿對主連桿產生附加應力，左、右排氣缸中活塞運動規律不一致的缺點。
4.隧道式聯身機體
該柴油機採用上、下曲軸箱、氣缸體和飛輪殼4部分組成的整體聯身機體，顯著地增強了機體在縱向平面的彎曲剛度和繞曲軸軸線的扭轉剛度。
5.圓盤式滾柱軸承的整體曲軸
該柴油機採用圓盤式曲軸，主軸承採用滾柱軸承，曲軸強度和剛度比B2柴油機顯著提高。
6.改進的淺盆型直接噴射式燃燒室
該柴油機採用淺盆型燃燒室，受熱面積小，可減輕活塞的熱負荷。活塞頂部和第一環槽處進行低溫硬質陽極化處理，比B2柴油機活塞具有較高的耐磨性和耐腐蝕性，還可減少活塞的傳熱量，降低發動機熱負荷。
7.與B2柴油機基本相同的氣缸蓋和配氣機構
該柴油機的配氣系統仍採用與B2相同的頂置凸輪軸和頂置進排氣門結構。其主要改進是缸蓋燃燒室部分取消了帽式結構，缸蓋下平面基本是平的，只有不大的凹陷，這樣可以取消原B2活塞上的氣門凹坑。另外，排氣管改為鑄鐵件，並在其中插入1個不鏽鋼的圓形襯管，大大減少了排氣管的熱輻射與變形。
8.直齒圓柱齒輪、後傳動的驅動機構
該柴油機採用後傳動，齒輪傳動安裝在飛輪附近，曲軸功率輸出端附近的扭振振幅最小。而且，可提高噴油提前角和配氣相位的準確性，有利於提高柴油機的性能指標。
採用直齒圓柱齒輪傳動 ，結構堅固，可靠性好；製造簡單，可以使用普通磨齒工具機加工，成本低廉，成品合格率高。
9.噴油提前角自動調節裝置
該柴油機採用機械液壓式噴油提前角自動調節裝置，以保證隨轉速的變化得到最佳噴油提前角。
噴油泵為水平臥式，輸油泵為活塞式，直接裝在噴油泵體上，由噴油泵凸輪軸上的偏心輪驅動。
10.高溫冷卻系統
該柴油機採用高溫冷卻系統，進一步提高了車輛的耐過熱性能和發動機的熱效率。
該柴油機在結構設計上比B2柴油機有很大改進，但還存在以下主要缺點：
機油消耗率很高，達到16～19g/kW·h(12～14g/馬力·h)；
比重量大，為3.24kg/kW(2.38kg/馬力)，比B2柴油機大0.9kg/kW(0.66kg/馬力)，增加了約38%；
由於採用直接噴射的淺盆型燃燒室，壓縮比較大，為16.5～17，所以燃燒粗暴，氣缸最高爆發壓力大，Pz達7.84～8.14MPa(80～83kgf/cm2)，噪聲高達128～130dB；
二階慣性力矩沒有平衡，柴油機的振動較大。
性能數據
型號6V150
類型
衝程4
缸數及排列6V120°
冷卻方式水冷
燃燒室型式直接噴射式
燃料種類柴油
增壓方式非增壓
有無中冷無
缸徑/行程150mm/150mm
總排量15.9L
壓縮比16.5～17
標定功率215kW
標定轉速2600r/min
最大扭矩980N·m
最大扭矩轉速1600r/min
扭矩儲備係數1.24
最低空載穩定轉速≤700r/min
最高空轉轉速≯2850r/min
平均有效壓力0.62MPa
活塞平均速度13m/s
升功率13.52kW/L
燃油消耗率(標定)252g/kW·h
機油消耗率16～19g/kW·h
外形尺寸：長×寬×高1022×1154×770(mm)
單位體積功率237kW/m3
重量(乾重)697kg
比重量3.24kg/kW
