性能參數

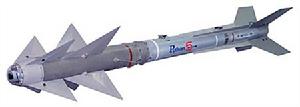

“怪蛇”5空對空飛彈最大射程：27.8km
最小射程：500m
最大速度：M3
使用高度：20000m
最大過載：>40g
制導系統：雙波段致冷凝視焦平面陣列紅外成像
引 信：主動雷射引信/觸發引信
戰鬥部：破片式，重11kg
動力裝置：1台固體火箭發動機
彈重：105kg
彈長：3m
彈徑：160mm
翼展：350mm
飛彈簡介
以色列研製的第一種威震全球的空對空飛彈是拉斐爾公司的“怪蛇”4，這是西方陣營中第一種超高機動性的、具備大離軸發射角能力的近距格鬥飛彈。拉斐爾公司隨後又在“怪蛇”4的基礎上研製出了“怪蛇”5。
“怪蛇”5於1998年開始設計，是一種新型紅外成像型格鬥飛彈.“怪蛇”5採用的是一種雙波段致冷凝視焦平面陣列導引頭，因而具有更好的抗紅外干擾能力和識別目標圖象以及瞄準點選擇能力，但在對付戰鬥機一類目標時，還是要從其稍微偏後的方向實施可靠攻擊。
主要特點
“怪蛇”5飛彈的突出特點是具有發射前和發射後鎖定目標的能力，發射距離從近距到超視距，無論目標作何種規避機動或採用何種干擾措施，能為戰鬥機飛行員提供更強的全向攻擊能力，有更高的殺傷機率和極好的抗干擾能力。該飛彈採用雙波段焦平面陣列導引頭和先進的制導算法，能在下視、不良背景和雲層條件下截獲小型目標，包括載飛鑑定試驗和自由飛行制導試驗在內的發展與使用試驗均已完成。在發射前鎖定目標的工作狀態下，可為飛行員提供一個表示導引頭截獲目標的音響信號，鎖定目標的距離達到9.27km。“怪蛇”5飛彈發射後的有效工作時間，已經由“怪蛇”4的最大40秒加長到80秒，而固體火箭發動機的燃燒時間均為7～8秒，這樣就使發射後鎖定目標的距離加大，最大發射距離將超過27.8km。
