俄羅斯“環礁”空對空飛彈:俄羅斯“環礁”空對空飛彈這是前蘇聯最早批量生產 -百科知識中文網

基本資料

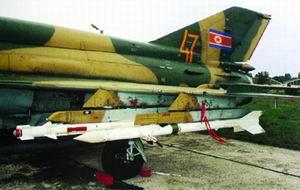

這是前蘇聯最早批量生產的紅外製導空對空飛彈，代號Ｋ－１３，是根據美國“響尾蛇”ＡＩＭ－９Ｂ飛彈研製而成，１９６１年開始服役，並曾出口３０多個國家。全彈長２．８４米，彈徑０．１２７米，最大射程約７千米，低空最大射程２～３千米，只能對目標尾追攻擊。這種飛彈在越南戰場上和中東戰爭中都曾廣泛使用。

主要數據

最大射程　4.6km(Р-3)
7.6km(Р-3С)
7km(Р-13Р)
15km(Р-13М/М1
最小射程　1200m(Р-3С)
1000m(Р-13Р)
300～600m(Р-13М/М1)
最大速度　M2.5(Р-13М/М1)
使用高度　21000m
最大過載　10～11g
制導系統　被動紅外(除Р-13Р外的其他К-13型號)
半主動雷達(Р-13Р)

引信　無線電近炸引信
戰鬥部　爆炸破片，重11.3kg
動力裝置　1台固體火箭發動機
彈重　75kg(Р-3С)
83.5kg(Р-13Р)
90kg(Р-13М/М1)
彈長　2.837m(Р-3С)
3.417m(Р-13Р)
2.876m(Р-13М/М1)
彈徑　127mm
翼展　528mm(Р-3С/Р-13Р)
651mm(P-13М/М1)

設計特點

該彈的結構和性能特點與美國的AIM-9B“響尾蛇”空空飛彈相似，採用鴨式氣動外形布局，由5個艙段組成。第1艙為被動式紅外導引頭艙，內裝反射式光學系統、圓形玻璃片調製盤、硫化鉛目標熱輻射接收器、三自由度陀螺目標位標器等，只能在晝間、晴天和偏離太陽角度大小20°的條件下工作，位標器最大偏轉角±28°，制導時間21s。第2艙為艙機和能源系統艙，內裝雙控制通道艙機、驅動艙面偏轉和渦輪發電機的燃氣發生器、供給飛彈單相交流電的電磁感應渦輪發電機。第3艙為戰鬥部艙，內裝黑索近、梯恩梯和鋁粉混合炸藥，殼體爆炸形成的破片數量超過1000塊，破片飛散角10°～16°，有效殺傷半徑9～10m。第4艙為紅外近炸引信艙，內裝敏感目標熱輻射的光電組件、熱敏化學電池和保險執行機構(與觸發引信共用)，重量為3kg，只能在距目標距離9m以內、相對速度150～800m/s、交會角0°～30°的條件下工作。觸發引信共有4個由鋼製切刀和繞在切刀上的絕緣導線組成的信觸發器，分別裝在飛彈的4片控制舵面後緣，飛彈命中目標時該導線被切斷，保險執行機構接通引爆電路，電雷管引爆戰鬥部。第5艙為火箭發動機艙，內裝帶八角星形內孔的單根圓柱形藥柱，其端面和外表面有包覆層，重量36kg，燃燒時間超過1.7s，總衝量38kNs。4片穩定彈翼固定在第五艙後部外表面，與4片控制舵面串列配置。

建造背景

該彈是蘇聯在對1959年獲得的美國“響尾蛇”AIM-9B空空飛彈(1958年首次用於空戰)的殘骸進行分析研究的基礎上，研製並大量裝備戰術空軍殲擊機的第一種紅外型空空飛彈。研製單位是由伊凡•托羅波夫(1961年由安德烈•利亞平)領導的第134試驗設計局，即現在的“三角旗”(Вымпел)機械製造設計局的前身，在1966～1968年蘇聯軍工設計局體制再次調整時改為現名。

該彈第一個型號於1960年投入生產，1961年進入蘇聯前線戰術空軍服役。該飛彈的系統代號和編號分別為К-13(K-13)和Изд．310(Izd.310)，空軍使用代號為Р-3(R-3)。1961年7月9日，攜帶К-13空空飛彈系統的米格-21戰鬥機首次在土希諾空軍機場舉行的航空節飛行表演中露面。隨後，西方和北約集團按照自行確定的對蘇聯武器裝備的命名規則，給予該飛彈的編號和命名為AA-2“環礁”(Atoll)。
