頻敏起動器

頻敏起動器

由頻敏變阻器和其他控制電器組成的起動器。主要用於大中容量的交流繞線式感應電動機的起動。由於頻敏變阻器的阻抗是隨電動機的轉速而平滑地自動改變,故起動過程平穩,無起動電流和起動轉矩的衝擊,控制線路也很簡單。

正文

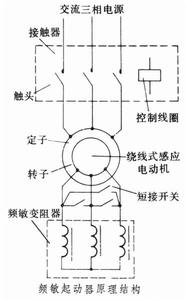

在頻敏起動器中,頻敏變阻器接在電動機轉子繞組電路中(見圖),當接觸器接通電源後,電動機便開始起動。由於起動時電動機轉子的旋轉速度是由零逐漸增大,而頻敏變阻器的阻抗則由一較大值逐漸減小,故起動電流開始也被限制於一較小的數值,並逐漸增大。隨著電動機起動過程的結束,其轉子的轉速升高到額定值,這時,頻敏變阻器的阻抗已自動地減到很小的數值,這對電動機的正常運行沒有多大影響。但有時也用開關手動或自動地將頻敏變阻器短接掉。
頻敏起動器頻敏起動器
