原理
變阻器變阻器與用電器並聯來分流，即改變電流；
用電器接在變阻器的滑片上，此時，變阻器起分壓器的作用，即改變電壓不分正負極，但不同的使用目的，接法不同。
作限流用的話，接一個端點和滑動端，且接通電源前，滑動端T應置於電阻最大位置；
作分壓用的話，主迴路接左、右端點（把電阻全部接入），分迴路接一個端點和滑動端，且接通電源前，滑動端T應置於電阻最小位置。
分類
滑線式變阻器
使接觸點在密繞的金屬電阻絲上滑動、以改變電阻值的一種變阻器。根據接線方式不同，滑線式變阻器可用於調節電壓、也可用於調節電流。當變阻器的兩端點接在電源的兩端，並以一個端點和接觸點作為輸出端時，滑動接觸點的位置即能改變輸出端的電壓。這種供調電壓用的滑線式變阻器又稱電位器。如果將變阻器串聯在電路內，則在滑動接觸點時，即改變了變阻器的電阻值，從而實現了對電路中電流的調節。滑線式變阻器有用手柄直線推動的還有用手柄鏇轉操作的，後者稱為鏇臂滑線式變阻器。起動變阻器
用來限制電動機起動電流的變阻器，由起動電阻和換接裝置組成。起動變阻器的用途是在電動機的起動過程中，隨著轉速的上升和電流的減小，逐級地切除部分電阻元件，使電動機平滑地起動。直流電動機起動時將起動變阻器串接於電樞迴路中；交流繞線式感應電動機的起動變阻器串接於轉子迴路中。由於起動變阻器是短時工作，所以不允許長期通過額定工作電流，否則其中的電阻元件將因過熱而損壞。調速變阻器
專供調節電動機轉速用的變阻器。其外觀和結構都與起動變阻器類似，但工作制不同。調速變阻器在長期工作制下運行，既可接在電動機的電樞電路中（屬於特性往下調者），也可接在電動機的勵磁繞組電路中（屬於特性往上調者）。在前一種場合，電阻元件必需是大工作電流和低阻值的元件，因而工作時的功率損耗大；在後一場合，電阻元件為小工作電流的元件，工作中的功率損耗較小。因此，作為調節直流電動機轉速用的調速變阻器，接在勵磁繞組電路中。勵磁變阻器
用於調節電機勵磁電流的變阻器。其結構與起動變阻器相同，含有電阻元件和換接裝置。當接於發電機的勵磁電路中調節勵磁電流時，可以改變發電機的輸出電壓；當接於電動機的勵磁電路中調節勵磁電流時，可以改變電動機的轉速，此時又稱為調速變阻器。由於是調節勵磁電流，所以變阻器的工作電流不大，可以長期工作。液體變阻器
以蘇打溶液或鹽水作為導電媒質、以改變浸入液體內的電極表面積作為調節手段的一種變阻器。通常用作發電機的耗能負載，或者作為電動機的起動和制動電阻。頻敏變阻器
利用鐵磁材料在交變電磁場中的功率損耗能夠隨著頻率而變化、自動地改變其等效阻抗值的特性而製成的變阻器。一般被串接在繞線式感應電動機的轉子電路內,以控制起動過程,使電動機得以無級、平滑和自動地起動。頻敏變阻器由軟磁材料製成的鐵心、鋁環和勵磁繞組等部件組成，其外形如同一台三相鐵心電抗器。由於串接在轉子電路內，頻敏變阻器的繞組電流就是電動機轉子繞組的電流。剛起動時，轉子頻率接近於電網頻率，對應於鐵心渦流損耗的頻敏變阻器等效電阻和電機的轉差率相關的等效電抗均較大，所以起動電流和起動轉矩較小。隨著電動機起動的進展，轉速在逐漸增大,轉差率在不斷減小,因而變阻器的等效電阻和等效電抗也自動地逐漸減小。這相當於起動過程中自動而平滑地切除阻抗。頻敏變阻器的鐵心是用厚鋼板、鋼管或用整塊的鋼材製造。為適應重載起動的需要，鋼管鐵心之外套有鋁管，藉以改善功率因數和增大起動轉矩。另外，在鐵心與磁軛之間還可加一非磁性材料墊片，以調節氣隙，改變起動電流和起動轉矩。頻敏變阻器具有結構簡單、製造容易、價格低廉、使用維護方便、起動性能好、運行可靠等優點，所以被廣泛地套用於各類機械起動控制設備中。此外，這種變阻器也可用作同步電動機的制動變阻器，供緊急剎車時作能耗制動用；還被用於連續運轉、但有短時衝擊性負載和帶飛輪的恆速運轉電動機，作為調節轉差率的變阻器。電位器

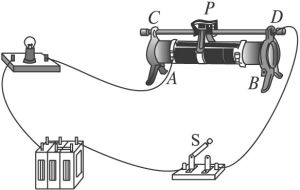

變阻器示意圖簡介
電位器是可變電阻器的一種。通常是由電阻體與轉動或滑動系統組成，即靠一個動觸點在電阻體上移動，獲得部分電壓輸出。電位器的作用——調節電壓（含直流電壓與信號電壓）和電流的大小。電位器的結構特點——電位器的電阻體有兩個固定端，通過手動調節轉軸或滑柄，改變動觸點在電阻體上的位置，則改變了動觸點與任一個固定端之間的電阻值，從而改變了電壓與電流的大小。電位器是一種可調的電子元件。它是由一個電阻體和一個轉動或滑動系統組成。當電阻體的兩個固定觸電之間外加一個電壓時，通過轉動或滑動系統改變觸點在電阻體上的位置，在動觸點與固定觸點之間便可得到一個與動觸點位置成一定關係的電壓。它大多是用作分壓器，這時電位器是一個四端元件。電位器基本上就是滑動變阻器，有幾種樣式，一般用在音箱音量開關和雷射頭功率大小調節電位器是一種可調的電子元件。用於分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。按材料分線繞、炭膜、實芯式電位器；按輸出與輸入電壓比與鏇轉角度的關係分直線式電位器（呈線性關係）、函式電位器（呈曲線關係）。主要參數為阻值、容差、額定功率。廣泛用於電子設備，在音響和接收機中作音量控制用。原理
從外觀看，脈衝電位器與普通電位器一樣都是三個引腳，但在其內部與引腳1、2相連的是兩個長短不一的金屬靜片，與引腳3相連的是一周有12或24個齒的金屬動片。當脈衝電位器鏇轉時可出現四種狀態：即引腳3與引腳1相連，引腳3與引腳2及引腳1全相連；引腳3與引腳2相連，引腳3與引腳2及引腳1全斷開。在實際使用中，一般將引腳3接地作為數據輸入端。而引腳1、2作為數據輸出端與單片機I/O口相連。將引腳1與單片機的P1.0相連，引腳2與單片機的P1.1相連。當脈衝電位器左鏇或右鏇時，P1.0和P1.1就會周期性地產生所示的波形，如果是12點的脈衝電位器鏇轉一圈就會產生12組這樣的波形，24點的脈衝電位器就會產生24組這樣的波形；一組波形（或一個周期）包含了4個工作狀態。因此只要檢測出P1.0和P1.1的波形，就能識別脈衝電位器是否鏇轉是左鏇還是右鏇。
套用
隨身聽上調節音量大小的鏇鈕；檯燈上調節燈光亮暗的鏇鈕；電腦上調節顯示器亮暗的鏇鈕；調節電燙斗的溫度的鏇鈕。都是變阻器的套用。作用
變阻器可以調節電阻大小的裝置，接在電路中能調整電流的大小。一般的變阻器用電阻較大的導線（電阻線）和可以改變接觸點以調節電阻線有效長度的裝置構成。作用：1、限制電流，保護電路2、改變電路中電壓的分配。
