電位器是具有三個引出端、阻值可按某種變化規律調節的電阻元件。電位器通常由電阻體和可移動的電刷組成。當電刷沿電阻體移動時,在輸出端即獲得與位移量成一定關係的電阻值或電壓。電位器既可作三端元件使用也可作二端元件使用。後者可視作一可變電阻器。

基本信息

簡介

電位器是可變電阻器的一種。通常是由電阻體與轉動或滑動系統組成,即靠一個動觸點在電阻體上移動,獲得部分電壓輸出。

電位器的作用——調節電壓(含直流電壓信號電壓)和電流的大小。

電位器的結構特點——電位器的電阻體有兩個固定端,通過手動調節轉軸或滑柄,改變動觸點在電阻體上的位置,則改變了動觸點與任一個固定端之間的電阻值,從而改變了電壓與電流的大小。

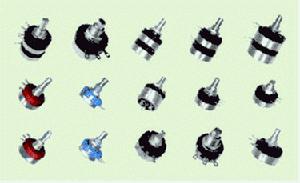

電位器電位器
電位器是一種可調的電子元件。它是由一個電阻體和一個轉動或滑動系統組成。當電阻體的兩個固定觸電之間外加一個電壓時,通過轉動或滑動系統改變觸點在電阻體上的位置,在動觸點與固定觸點之間便可得到一個與動觸點位置成一定關係的電壓。它大多是用作分壓器,這是電位器是一個四端元件。電位器基本上就是滑動變阻器,有幾種樣式,一般用在音箱音量開關和雷射頭功率大小調節電位器是一種可調的電子元件。它是由一個電阻體和一個轉動或滑動系統組成。當電阻體的兩個固定觸電之間外加一個電壓時,通過轉動或滑動系統改變觸點在電阻體上的位置,在動觸點與固定觸點之間便可得到一個與動觸點位置成一定關係的電壓。

用於分壓的可變電阻器。在裸露的電阻體上,緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。按材料分線繞、炭膜、實芯式電位器;按輸出與輸入電壓比與鏇轉角度的關係分直線式電位器(呈線性關係)、函式電位器(呈曲線關係)。主要參數為阻值容差額定功率。廣泛用於電子設備,在音響和接收機中作音量控制用。電位器是一種可調的電子元件。它是由一個電阻體和一個轉動或滑動系統組成。

原理

電位器電位器

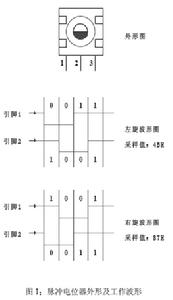

從外觀看,脈衝電位器與普通電位器一樣都是三個引腳,但在其內部與引腳1、2相連的是兩個長短不一的金屬靜片,與引腳3相連的是一周有12或24個齒的金屬動片。當脈衝電位器鏇轉時可出現四種狀態:即引腳3與引腳1相連,引腳3與引腳2及引腳1全相連;引腳3與引腳2相連,引腳3與引腳2及引腳1全斷開。

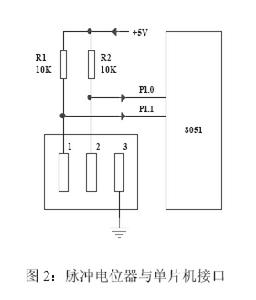

在實際使用中,一般將引腳3接地作為數據輸入端。而引腳1、2作為數據輸出端與單片機I/O 口相連。如圖2中所示,將引腳1與單片機的P1.0相連,引腳2與單片機的P1.1相連。當脈衝電位器左鏇或右鏇時,P1.0和P1.1就會周期性地產生所示的波形,如果是12點的脈衝電位器鏇轉一圈就會產生12組這樣的波形,24點的脈衝電位器就會產生24組這樣的波形;一組波形(或一個周期)包含了4個工作狀態。因此只要檢測出P1.0和P1.1的波形,就能識別脈衝電位器是否鏇轉是左鏇還是右鏇。

識別

進一步分析右的波形並按時間軸展開可以看出,雖然脈衝電位器左鏇和右鏇的波形都相同。但左鏇時,在第1狀態,腳1先比腳2變為低電平;在第2狀態,腳2也變為低電平;在第3狀態,腳1先比腳2變為高電平;在第4狀態,腳2也變為高電平;脈衝電位器右鏇時,腳1和腳2輸出波形的變化規律正好與左鏇相反。故可根據時間識別法(比較P1.0與P1.1低電平出現和結束的時差)來識別脈衝電位器是左鏇還是右鏇。

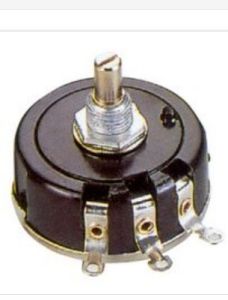

電位器電位器
在動態掃描中,因採樣頻率操作速度等因素的影響,實際上很難測出P1.0和P1.1的波形;也很難測準P1.0與P1.1低電平出現和結束的時差,只能快速地對P1.0和P1.1電平採樣。對應圖1所示波形按時間軸展開,每當P1.0和P1.1的組合電平依次為01 00 10 11四種狀態碼組成一個位元組即4BH 時,就表示左鏇一位音量減1。而每當P1.0和P1.1的組合電平依次為10 00 01 11四種狀態碼組成一個位元組即87H時;就表示右鏇一位音量加1。這裡將“4BH”稱為左鏇一位的特徵碼,“87H”稱為右鏇一位的特徵碼。編程的任務就是要在脈衝電位器鏇轉過程中識別出這兩種特徵碼,並以此為依據,對音量進行增減控制。實際編程時可以用不同的方法識別出這兩種特徵碼。但我們在實踐中經過比較,用狀態(位置)採樣法實現編程是較為理想的一種方法。這種方法對採樣頻率和操作速度沒有特別要求,也可不用定時器和中斷資源,只需在主程式裡面就能完成,而且具有編程簡單抗干擾能力強工作可靠的優點。

由於脈衝電位器在工作過程中有三種情形:一是沒有被鏇轉而停留在某一狀態(位置);二是雖然被鏇轉但沒有完成一個周期(4個狀態)而停留在某一狀態;三是不停地被鏇轉而超過一個周期。狀態(位置)採樣法就是要準確地跟蹤識別和記錄脈衝電位器變化的每一個狀態值(包括位置值和它對應的特徵碼)。程式一開始就要識別出脈衝電位器所處的現態位置和其對應的特徵碼;隨後不斷跟蹤掃描記錄脈衝電位器的每一變化過程。顯然,脈衝電位器只有鏇轉到第4個狀態才有一個我們所需要的特徵碼出現,程式根據這個特徵碼的性質再對音量進行加減控制。

特性

參數與特性


電位器的主要特性是輸出函式特性、符合性、分辨力和滑動噪聲。電位器的標稱阻值、允許偏差、額定功率和電阻溫度係數等參數與電阻器同。電位器的指標還有耐磨壽命和起動力矩等。

輸出函式特性


電位器的電壓比(輸出電壓與輸入電壓之比)和行程比(電刷在電阻體上所經行程與總行程之比)間的函式關係,又稱阻值變化規律。常用的函式關係有三種:直線式、指數式和對數式。此外還有適於特殊用途的正弦、餘弦等形式。

符合性


電位器的實際輸出函式特性與理論值之間的偏差程度,用實際輸出與理論輸出間的絕對差值的百分比來表示。對直線式電位器來說,符合性用直線性表示,其允許偏差範圍稱為線性精度。

分辨力


電位器對輸出電壓或阻值的最精細調節能力,表征電刷的最小移動所能產生的輸出量變化。它對儀器或控制系統的調節精度有重要影響。

滑動噪聲


電刷在電阻體上移動所引起的無規律寄生電勢(假設不存在熱噪聲和電流噪聲)。非線繞電位器的滑動噪聲用動噪聲或平滑性表示;線繞電位器的滑動噪聲用等效噪聲電阻表示。

分類

組成電位器的關鍵零件是電阻體電刷。根據二者間的結構形式和是否帶有開關,電位器可分為幾種類型。

電位器相關書籍
電位器還可按電阻體的材料分類,如線繞、合成碳膜、金屬玻璃釉、有機實芯和導電塑膠等類型,電性能主要決定於所用的材料。此外還有用金屬箔金屬膜和金屬氧化膜製成電阻體的電位器,具有特殊用途。電位器按使用特點區分,有通用、高精度、高分辨力、高阻、高溫、高頻、大功率等電位器;按阻值調節方式分則有可調型、半可調型和微調型,後二者又稱半固定電位器。

為克服電刷在電阻體上移動接觸對電位器性能和壽命帶來的不利影響,又有無觸點非接觸式電位器,如光敏和磁敏電位器等,供少量特殊套用。

線繞電位器:具有高精度、穩定性好、溫度係數小,接觸可靠等優點,並且耐高溫,功率負荷能力強。缺點是阻值範圍不夠寬、高頻性能差、分辨力不高,而且高阻值的線繞電位器易斷線、體積較大、售價較高。這種電位器廣泛套用於電子儀器、儀表中。 線繞電位器的電阻體由電阻絲纏繞在絕緣物上構成,電阻絲的種類很多,電阻絲的材料是根據電位器的結構、容納電阻絲的空間、電阻值和溫度係數來選擇的。電阻絲越細,在給定空間內越獲得較大的電阻值和解析度。但電阻絲太細,在使用過程中容易斷開,影響感測器的壽命。

合成碳膜電位器具有阻值範圍寬、分辨力較好、工藝簡單、價格低廉等特點,但動噪聲大、耐潮性差。這類電位器宜作函式式電位器,在消費類電子產品中大量套用。採用印刷工藝可使碳膜片的生產實現自動化。

有機實芯電位器阻值範圍較寬、分辨力高、耐熱性好、過載能力強、耐磨性較好、可靠性較高,但耐潮熱性和動噪聲較差。這類電位器一般是製成小型半固定形式,在電路中作微調用。

金屬玻璃釉電位器 它既具有有機實芯電位器的優點,又具有較小的電阻溫度係數(與線繞電位器相近),但動態接觸電阻大、等效噪聲電阻大,因此多用於半固定的阻值調節。這類電位器發展很快,耐溫、耐濕、耐負荷衝擊的能力已得到改善,可在較苛刻的環境條件下可靠地工作。

導電塑膠電位器阻值範圍寬、線性精度高、分辨力強,而且耐磨壽命特別長。雖然它的溫度係數和接觸電阻較大,但仍能用於自動控制儀表中的模擬和伺服系統。

符合度

符合度又叫符合性,它是指電位器的實際輸出函式特性和所要求的理論函式特性之間的符合程度。它用實際特性和理論特性之間的最大偏差對外加總電壓的百分數表示,可以代表電位器的精度。

分辨力

分辨力決定於電位器的理論精度。對於線繞電位器和線性電位器來說,分辨力是用動觸點在繞組上每移動一匝所引起的電阻變化量與總電阻的百分比表示。對於具有函式特性的電位器來說,由於繞組上每一匝的電阻不同,故分辨力是個變數。此時,電位器的分辨力一般是指函式特性曲線上斜率最大一段的平均分辨力。

滑動噪聲

滑動噪聲是電位器特有的噪聲。在改變電阻值時,由於電位器電阻分配不當、轉動系統配合不當以及電位器存在接觸電阻等原因,會使動觸點在電阻體表面移動時,輸出端除有有用信號外,還伴有隨著信號起伏不定的噪聲。

對於線繞電位器來說,除了上述的動觸點與繞組之間的接觸噪聲外,還有分辨力噪聲和短接噪聲。分辨力噪聲是由電阻變化的階梯性所引起的,而短接噪聲則是當動觸點在繞組上移動而短接相鄰線匝時產生的,它與流過繞組的電流、線匝的電阻以及動觸點與繞組間的接觸電阻成正比。

機械壽命

電位器的機械壽命也稱磨損壽命,常用機械耐久性表示。機械耐久性是指電位器在規定的試驗條件下,動觸點可靠運動的總次數,常用"周"表示。機械壽命與電位器的種類、結構、材料及製作工藝有關,差異相當大。
除了上述的特性參數外,電位器還有額定功率、阻值允許偏差、最大工作電壓、額定工作電壓、絕緣電壓、溫度參數、噪聲電動勢及高頻特性等參數,這些參數的意義與電阻器相應特性參數的意義相同。

作用

電位器在電路中的主要作用有以下幾個方面

1.用作分壓器

電位器是一個連續可調的電阻器,當調節電位器的轉柄或滑柄時,動觸點在電阻體上滑動。此時在電位器的輸出端可獲得與電位器外加電壓和可動臂轉角或行程成一定關係的輸出電壓。

2.用作變阻器

電位器用作變阻器時,應把它接成兩端器件,這樣花電位器的行程範圍內,便可獲得一個平滑連續變化的電阻值。

3.用作電流控制器

當電位器作為電流控制器使用時,其中一個選定的電流輸出端必須是滑動觸點引出端。

注意事項

1.電位器之電阻體大多採用多碳酸類的合成樹脂製成,應避免與以下物品接觸:氨水,其它胺類,鹼水溶液,芳香族碳氫化合物,酮類,脂類的碳氫化合物,強烈化學品(酸鹼值過高)等,否則會影響其性能。

2.電位器之端子在焊接時應避免使用水容性助焊劑,否則將助長金屬氧化與材料發霉;避免使用劣質焊劑,焊錫不良可能造成上錫困難,導致接觸不良或者斷路。

3.電位器之端子在焊接時若焊接溫度過高或時間過長可能導致對電位器的損壞。插腳式端子焊接時應在235℃±5℃,3秒鐘內完成,焊接應離電位器本體1.5MM以上,焊接時勿使用焊錫流穿線路板;焊線式端子焊接時應在350℃±10℃,3秒鐘內完成。且端子應避免重壓,否則易造成接觸不良。

4.焊接時,松香(助焊劑)進入印刷機板之高度調整恰當,應避免助焊劑侵入電位器內部,否則將造成電刷與電阻體接觸不良,產生INT,雜音不良現象。

5.電位器最好套用於電壓調整結構,且接線方式宜選擇“1”腳接地;應避免使用電流調整式結構,因為電阻與接觸片間的接觸電阻不利於大電流的通過。

6.電位器表面應避免結露或有水滴存在,避免在潮濕地方使用,以防止絕緣劣化或造成短路。

7.安裝“鏇轉型”電位器在固定螺母時,強度不宜過緊,以避免破壞螺牙或轉動不良等;安裝“鐵殼直滑式”電位器時,避免使用過長螺釘,否則有可能妨礙滑柄的運動,甚至直接損壞電位器本身。

8.在電位器套上鏇鈕的過程中,所用推力不能過大(不能超過《規格書》中軸的推拉力的參數指標),否則將可能造成對電位器的損壞。

9.電位器迴轉操作力(鏇轉或滑動)會隨溫度的升高而變輕,隨溫度降低而變緊。若電位器在低溫環境下使用時需說明,以便採用特製的耐低溫油脂。

10電位器的軸或滑柄使用設計時應儘量越短越好。軸或滑柄長度越短手感越好且穩定。反之越長晃動越大,手感易發生變化。

11電位器碳膜的功率能承受周圍的溫度為70℃,當使用溫度高於70℃時可能會喪失其功能

主要參數

電位器的主要參數有標稱阻值、額定功率、解析度、滑動噪聲、阻值變化特性、耐磨性、零位電阻及溫度係數等。

1、電位器的標稱阻值和額定功率

2、電位器上標註的阻值叫標稱阻值。

3、電位器的額定功率是指在直流或交流電路中,當大氣壓為87~107kPa,在規定的額定溫度下長期連續負荷所允許消耗的最大功率。線繞和非線繞電位器的額定功率系列入表2所示。
