低電平

定義

輸入低電平(Vil):保證邏輯門的輸入為低電平時所允許的最大輸入低電平,當輸入電平低於Vil時,則認為輸入電平為低電平。
輸出低電平(Vol):保證邏輯門的輸出為低電平時的輸出電平的最大值,邏輯門的輸出為低電平時的電平值都必須小於此Vol。

對測量電纜的要求

雖然數字多用表常常使用無禁止的測試引線,但是這種連線方式在使用皮安計、靜電計和SMU等進行低電平測量時一般是不合適的。這些儀器通常使用同軸電纜[1]或三同軸電纜[2]。

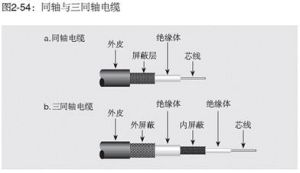

同軸電纜由禁止包圍的單芯導體組成(圖2-54a),而三同軸電纜在第一層禁止之外又加入了第二層禁止(圖2-54b)。使用三同軸電纜時,為了減少電纜泄漏並儘量降低電路的上升時間,可以將內層禁止驅動到保護電位。外層禁止通常連到機箱地,有的時候連到公共端。在這兩種情況下,考慮到安全因素,外層禁止的電位不得比機箱地高出 30V有效值(42.4V峰值)。一定要使用編織緊密的禁止以避免靜電干擾。
同軸與三同軸電纜
同軸電纜和三同軸電纜都有低噪聲的產品型號,在低電平測量中應當使用這種電纜。低噪聲電纜的內部有石墨塗敷層,以儘量降低由摩擦電效應產生的電流(見第2.3.4節)。雖然普通同軸 電纜的泄漏和噪聲電流比低噪聲電纜要高,但是在某些情況下,普通的同軸電纜,如 RG-58可能還是適用的。
在測量高電阻時,電纜的絕緣電阻是很重要的。質量良好的三同軸電纜使用聚乙烯絕緣材料,其導體到禁止的典型絕緣電阻值大約為1TΩ/英尺。
當電纜的長度增加時,其電纜電阻、電容和泄漏電流[3]等參數也會變化。所以重要之點是使所有的連線電纜儘可能地短。例如,電阻參數為1TΩ/英尺 、電容參數為100pF/英尺的電纜,當其長度為10英尺時,絕緣電阻為100GΩ、電容為1000pF。

測量常用連線器類型

靜電計、皮安計和SMU[4]的測量工作中使用兩種通用類型的連線器。圖2-55所示的BNC連線器[5]是一種同軸連線器。它包括中心導體和外殼或禁止連線,而圖2-56所示的三同軸連線器則包括中心導體、內禁止和外禁止。

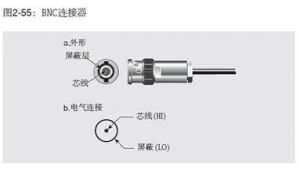

BNC連線器
BNC連線器的中心導體連到輸入HI端,而外殼連到輸入LO端。注意,外殼可以直接在儀器上連到機箱地。

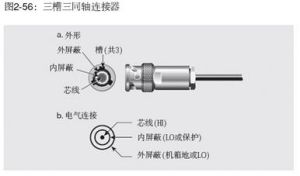

三槽三同軸連線器
三同軸連線器[6]的中心導體連到HI端。內層禁止連到LO端或保護端,而外層禁止通常連到機箱地。然而,對某些SMU來說,外層禁止連到LO端(公共端),並允許對地浮空。關於三同軸電纜和保護技術的更多的信息請見下面的討論。
為了保持高絕緣電阻,在所有連線器的各個導體之間要使用合適的絕緣材料。為此,大多數高質量的BNC和三同軸連線器在導體之間都使用聚四氟乙烯來絕緣。
三同軸連線器有兩槽和三槽兩種結構。三槽連線器[7]的設計是近年來出現的,其目的是避免在試圖使BNC連線器和三同軸連線器配接時,引起連線器損壞。大多數新的設備都使用三槽連線器設計。此外還有在這兩種連線器之間進行變換的適配器。

測量電纜和保護連線

如前所述,當我們把保護電壓連到同軸電纜[8]的禁止時,如果該保護電壓大於30V有效值,就可能出現安全風險。三同軸電纜用連至大地或LO端的外層禁止將保護禁止包圍起來,從而避免了這種危險。
當靜電計按無保護方式工作時,三同軸電纜的連線方法一般如下:
* 中心導體:高阻抗引線[9](HI)
* 內層禁止:低阻抗引線[10](LO)
* 外層禁止:地(GND)
這種電纜提供了安全載荷兩個信號的能力,兩個信號都不在地電位。將兩個引線禁止起來,並在每個導體與地之間都保持高電阻,從而保持了高阻抗的完整性。
當靜電計工作在保護模式之下或者使用SMU時,三同軸電纜按下述方法連線:
* 中心導體: 高端(HI)
* 內層禁止:保護(GUARD)
* 外層禁止:地或者LO端
對靜電計來說,當測量高電阻或測量高阻源的電壓時,保護連線是有用的。在測量弱電流時,由於靜電計的反饋安培計電路中的保護端總是LO端,所以不需要連線保護端。比較新的靜電計[11]具有一個內部開關,能夠在保護連線和無保護連線之間轉換。
在使用SMU測量弱電流時,保護端用來降低電纜和測試夾具的泄漏電流。

對測試夾具的要求

對用於低電平測量的測試夾具有幾個重要的要求:
* 絕緣電阻[12]:所有連線器、內部連線、端子和插座等的絕緣電阻都應當儘可能地高。一般地說,在高質量的測試夾具中,所有的連線器和插座都使用聚四氟乙烯絕緣材料。
* 禁止[13]和保護:測試夾具應當對敏感的電路進行適當的禁止。在高阻抗測量時,應當採取措施將保護在離DUT儘可能近的地方連到測試夾具。
* 光:在測量光敏元件時,需要使用閉光的測試夾具。
* 特殊的測試夾具要求:一些特殊的套用工作,如高電阻[14]或極低電流[15]的測量,常常需要使用絕緣特性極好的測試夾具。只有使用特殊的材料,如藍寶石才可能達到這種要求。
