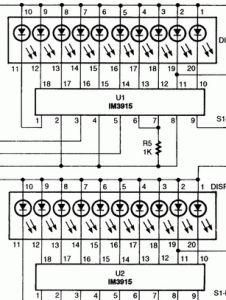

簡介
人們在初學“電平”的時候，往往把抽象的電學概念用水的具體現象進行比喻。如水流比電流、水壓似電壓、水阻喻電阻。解釋“電平”不妨如法炮製。我們說的“水平”，詞典中解釋與水平面平行、或在某方面達到一定高度，引申指事物在同等條件下的比較結論。如人們常說到張某工作很有水平、李某辦事水平很差。這樣的話都知其含義所在。即指“張某”與“李某”相比而言。故借“水平”來比喻“電平”能使人便於理解。
定義
就是指電路中兩點或幾點在相同阻抗下電量的相對比值。這裡的電量自然指“電功率”、“電壓”、“電流”並將倍數化為對數，用“分貝”表示，記作“dB”。分別記作：10lg(P2/P1)、20lg(U2/U1)、20lg(I2/I1)。其中P、U、I分別是電功率、電壓、電流。
人們在初學“電”的時候，往往把抽象的電學概念用水的具體現象進行比喻。如水流比電流、水壓似電壓、水阻喻電阻。解釋“電平”不妨如法炮製。我們說的“水平”，詞典中解釋與水平面平行、或在某方面達到一定高度，引申指事物在同等條件下的比較結論。如人們常說到張某工作很有水平、李某辦事水平很差。這樣的話都知其含義所在。即指“張某”與“李某”相比而言。故借“水平”來比喻“電平”能使人便於理解。
什麼是“電平”？“電平”就是指電路中兩點或幾點在相同阻抗下電量的相對比值。這裡的電量自然指“電功率”、“電壓”、“電流”並將倍數化為對數，用“分貝”表示，記作“dB”。分別記作：10lg(P2/P1)、20lg(U2/U1)、20lg(I2/I1)上式中P、U、I分別是電功率、電壓、電流。
使用“dB”有兩個好處：其一讀寫、計算方便。如多級放大器的總放大倍數為各級放大倍數相乘，用分貝則可改用相加。其二能如實地反映人對聲音的感覺。實踐證明，聲音的分貝數增加或減少一倍，人耳聽覺響度也提高或降低一倍。即人耳聽覺與聲音功率分貝數成正比。例如蚊子叫聲與大炮響聲相差100萬倍，但人的感覺僅有60倍的差異，而100萬PDd電子技術吧
邏輯電平
·邏輯電平：有TTL、CMOS、LVTTL、ECL、PECL、GTL；RS232、RS422、LVDS等。
·其中TTL和CMOS的邏輯電平按典型電壓可分為四類：5V系列（5VTTL和5VCMOS）、3.3V系列，2.5V系列和1.8V系列。
·5VTTL和5VCMOS邏輯電平是通用的邏輯電平。
·3.3V及以下的邏輯電平被稱為低電壓邏輯電平，常用的為LVTTL電平。
·低電壓的邏輯電平還有2.5V和1.8V兩種。
·ECL/PECL和LVDS是差分輸入輸出。
·RS-422/485和RS-232是串口的接口標準，RS-422/485是差分輸入輸出，RS-232是單端輸入輸出。
邏輯電平的相關概念
1：輸入高電平（Vih）：保證邏輯門的輸入為高電平時所允許的最小輸入高電平，當輸入電平高於Vih時，則認為輸入電平為高電平。
2：輸入低電平（Vil）：保證邏輯門的輸入為低電平時所允許的最大輸入低電平，當輸入電平低於Vil時，則認為輸入電平為低電平。
3：輸出高電平（VOH）：保證邏輯門的輸出為高電平時的輸出電平的最小值，邏輯門的輸出為高電平時的電平值都必須大於此Voh。
4：輸出低電平（Vol）：保證邏輯門的輸出為低電平時的輸出電平的最大值，邏輯門的輸出為低電平時的電平值都必須小於此Vol。
5：閥值電平(Vt)：數字電路晶片都存在一個閾值電平，就是電路剛剛勉強能翻轉動作時的電平。它是一個界於Vil、Vih之間的電壓值，對於CMOS電路的閾值電平，基本上是二分之一的電源電壓值，但要保證穩定的輸出，則必須要求輸入高電平>Vih，輸入低電平Vih>Vt>Vil>Vol。
6：IOH：邏輯門輸出為高電平時的負載電流（為拉電流）。
7：Iol：邏輯門輸出為低電平時的負載電流（為灌電流）。
8：Iih：邏輯門輸入為高電平時的電流（為灌電流）。
9：Iil：邏輯門輸入為低電平時的電流（為拉電流）。
參數間關係
對於一般的邏輯電平，以上參數的關係如下：Voh>Vih>Vt>Vil>Vol。
6：Ioh：邏輯門輸出為高電平時的負載電流（為拉電流）。
7：Iol：邏輯門輸出為低電平時的負載電流（為灌電流）。
8：Iih：邏輯門輸入為高電平時的電流（為灌電流）。
9：Iil：邏輯門輸入為低電平時的電流（為拉電流）。
門電路輸出極在集成單元內不接負載電阻而直接引出作為輸出端，這種形式的門稱為開路門。開路的TTL、CMOS、ECL門分別稱為集電極開路（OC）、漏極開路（OD）、發射極開路（OE），使用時應審查是否接上拉電阻（OC、OD門）或下拉電阻（OE門），以及電阻阻值是否合適。
電阻值條件
對於集電極開路（OC）門，其上拉電阻阻值RL應滿足下麵條件：（1）：RL<（VCC－Voh）/（n*Ioh+m*Iih）
（2）：RL>（VCC－Vol）/（Iol+m*Iil）
其中n：線與的開路門數；m：被驅動的輸入端數。
其它
關於邏輯高低電平
1)5VCMOS、HC、AHC、AC中，輸入大於3.5V算高電平||輸入小於1.5V算低電平；
2)5VTTL、ABT、AHCT、HCT、ACT中，輸入大於2V算高電平||輸入小於0.8V算低電平；
3)3.3VLVTTL、LVT、LVC、ALVC、LV、ALVT中，輸入大於2V算高電平 ||輸入小於0.8V算低電平；
4)2.5VCMOS、ALVC、LV、ALVT中，輸入大於1.7V算高電平|| 輸入小於0.7V算低電平。
