最新一代產品名字叫：WSZK無刷液阻真空電機軟起動器是溫州曙光起動設備有公司的主打產品之一
（一）簡述

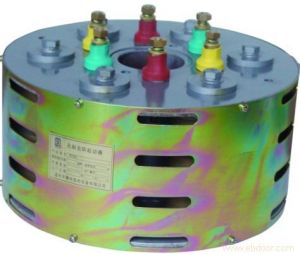

WZR無刷自控電機軟起動器，是我公司在新世紀到來之際自行研製開發的，具有自主智慧財產權的高新技術產品(發明專利號：03112809.2)。它是將起動電阻直接安裝在電動機的轉軸上作同步運行，由電機旋轉時產生的離心力直接控制電阻的大小，並在電機轉速達到額定轉速90%左右時，電阻降為零。該起動器具有起動電流小，起動轉矩大，起動功率因素高，使用壽命長等特點。廣泛套用於冶金、機械、石油、化工、礦山、建材、造紙、橡膠、水廠、電站等所有工業領域的球磨機、破碎機、風機、水泵、打漿機、空壓機、軋機、熱磨機、制氧機等電機傳動設備中繞線式異步電動機的起動。凡原來採用電阻起動器、電抗器、頻敏變阻器、液體變阻起動器起動的繞線轉子三相交流高、低壓異步電動機（變速的除外，裝有進相機的，拆除進相機後即可使用）均可選用該產品來更新換代。
（二）產品簡介
該起動器採用無刷無環運行，操作簡單，安裝拆卸方便，可大大減少維修費用，並可根據機械負載的特性，自動改變起動電阻的大小，調節起動轉矩和起動電流，使電動機處於最佳起動狀態。起動器能在保持電機起動轉矩不變的情況下，使起動電流從7Ie降到3Ie以下，並能以最大轉矩起動電機。它由電阻起動裝置發展而來，具有如下創新點：
1、徹底根除使用滑環、碳刷時所造成的各種危害。去掉傳統、複雜的起動裝置，操作方便，並可減少維修費用。
2、節省安裝空間和二次迴路電纜，減少起動裝置的功率消耗，節約了電能。
3、起動控制由起動器根據電機的轉速自動完成，徹底避免了其它起動裝置不能根據負載的大小，自動跟蹤電機起動過程而造成電機或起動器損壞等不良現象。
4、電機運轉過程中，如出現堵轉現象，隨著電機轉速的降低，起動器會自動投入運行，達到增加電機轉矩，減少電流的目的。
5、克服了定子控制式電機軟起動器的起動轉矩與起動電流的平方成正比這一缺陷，在降低電機起動電流的同時，增加電機起動轉矩，並能以最大轉矩起動電機，採用無刷運行，去掉了傳統、繁瑣、多觸點元件組成的起動裝置，其起動裝置的功率損耗及電機的起動時間比定子控制式電機軟起動器減少10倍以上，但起動器的綜合價格不及其它軟起動器的1/3。
6、起動電阻直接安裝在電動機的轉軸上，利用電機旋轉時產生的離心力作為動力，控制電阻的大小，達到減少電機起動電流、增加起動轉矩，實現無刷自控運行的目的。
7、採用防鏽、防變質、防凍（冰點-30℃）、防沸（沸點120℃）的四防起動液，提高起動器的使用壽命。
8、設定安全排氣閥，在電機轉速達到額定轉速後，排氣閥自動打開，保證起動器的安全可靠運行。
（三）產品型號含義
WZR-□
電動機容量
起動器
自控
無刷
（四）性能特點
WZR無刷自控電機軟起動器的起動電阻是液體的，它的電氣工作原理如右圖所示，主要電氣機械性能類似於繞線式異步電動機軟起動器，只是串入的電阻在離心力的作用下，其阻值與速度的平方成反比地連續減少，具有恆電流、恆轉矩起動電機的功能。它的最大特點是：公司根據用戶需要，可以使起動電流在1.0-3.5Ie，起動轉矩在1.0-2.5Me內任意設定，並使起動電流、起動轉矩在起動過程中接近恆定。它非常適合於功率為130KW~3000KW的各種繞線式異步電動機的起動。
（五）適用範圍
電源電壓：三相50Hz380V-10KV；
適用電機：三相繞線式異步電動機；
起動頻度：每小時不超過6-12次(根據電機容量確定)；
海拔高度：不超過2000M；
環境溫度：最低氣溫-25℃(嚴寒地區為-40℃)，最高氣溫+40℃；
無易燃、易爆、無嚴重腐蝕性氣體的場所；
（六）技術參數
主要技術參數：
1、額定電壓：380V、6KV、10KV，
配用電機功率：130-3000KW。
2、起動特性：
輕載1.0Me≤Mst≤1.5Me、1.0Ie≤Ist≤1.5Ie
中載1.0Me≤Mst≤1.6Me、1.0Ie≤Ist≤2.0Ie
重載1.5Me≤Mst≤2.5Me、1.6Ie≤Ist≤3.0Ie
3、電機實現恆轉矩、恆電流起動，電機起動電流、起動轉矩可根據用戶要求方便、連續地調整。
4、實現繞線式電動機無刷運行，徹底根除使用滑環、碳刷所造成的各種危害，節省了起動控制櫃及二次電纜，使繞線式電機起動裝置的成本降低70%，運行維護工作量減少90%，電機及其控制裝置的可靠性提高一倍以上。
（七）產品的安裝與調整
1、先拆下電動機的護罩、滑環、碳刷、刷盒、刷盒支架及短路環裝置（有的電機無短路環裝置）等全部零件。
2、拆卸滑環時，為防止後來接線時發生錯相，應將同一相的兩根導線捆在一起。
3、用遊標卡尺，分別測量電機的軸徑和起動器的孔徑、鍵寬、鍵高等尺寸是否相同，如有差異，應及時同本公司聯繫，以求解決。
4、安裝時，在軸上塗少許潤滑脂或機油，將起動器鍵槽對準軸上的鍵位置，然後用銅棒將起動器輕輕地敲擊到裝配位置，並用鋼絲擋圈卡住，防止起動器軸向串動。
5、裝配時，切忌亂敲亂打，嚴禁碰傷接線柱上的絕緣圈、排氣閥、安全閥及液位觀察窗。
6、起動器裝配完成後，將轉子的出線接在起動器接線柱對應位置（對於有六根出線的電動機，應將同一相的兩根導線，對稱地接在起動器的兩個接線柱上）即可，具體接線如下圖所示
。
（八）運行、維護及注意事項
1、用戶應定期檢查起動器的液位（正確觀察方法應將液位觀察孔朝上），當起動器內液體低於規定液面時,應補充起動液至規定的液面，如高於最高液面，首次起動可能會發生噴液現象，此後便自動恢復到正常液面。
2、起動器首次使用後，會出現水電阻變色現象，但不影響起動性能。長期使用後，一般為兩年更換一次起動液。更換起動液時，可將清水注入加液孔內清洗起動器內的雜質，待雜質清洗乾淨後，再加入備用起動液即可重新使用，否則長期使用會影響起動器的壽命。
3、水氣分離閥是保證電機起動過程中，不向外噴水的重要部件，它在電機轉速達到設定轉速時，會自動打開，保證起動器內的壓力與大氣壓一致，因此，請用戶不要自行調整。
4、用戶應定期檢查接線端子是否可靠固定，當裝夾或放鬆連線導線時，接線端子應不轉
動或位移。再初次安裝時，只需將出線用扳手固定在接線柱上即可，不可用力過大，否則容易導致接線端子轉動或斷裂，而使內部系統受到損壞。
5、接線柱在未充水電阻之前，對地絕緣電阻大於50MΩ，充入水電阻後，對地絕緣電阻為零（每個接線柱根據電機容量及轉子電壓不同，對地電阻為0.5－10Ω）。但由於每個接線柱對地電阻均相等，相當於起動電阻接地，不影響電機正常使用。
6、停機後，如發現排氣閥或安全閥處有漏液現象，更換密封件便可得以解決（起動器出廠時密封備件隨機發出）。
7、在正常運行過程中，如出現電機堵轉或電壓偏低現象，有可能會導致噴液，此時需停機，待以上問題得以解決後，再加入備用起動液即可重新正常使用。
8、如果在短時間內重複起動電動機，可先將起動液放出，待起動液冷卻至40℃以下，再加入起動器內重新起動，或者是更換備用起動液來起動電動機，以免發生噴液現象。
8、起動器密封件安裝順序如下圖所示。需要說明的是，波紋盒的安裝，應將盒桿前的長方塊與徑向重合，當感覺到下面的磁鐵的吸引力時，再將波紋盒旋轉90°後再安裝壓簧與波紋蓋。
（九）訂貨須知
JR、JZR、YR、YZR系列電動機由於安裝滑環處的尺寸不是統一設計生產，各製造廠家的尺寸參數略有差異。為此用戶訂貨時，須提供電機銘牌數據、生產廠家和電機用途，才能保證一次安裝成功。
