錨盤

錨盤：（Anchor plate）礦井支護材料的一種，用於配合錨桿（置於岩體中並與岩體緊密接觸的桿件）的支護，有圓形、方形、菱形。

分類

現在廣泛套用的錨盤主要有兩種，方形圓孔錨盤和圓形圓孔錨盤。

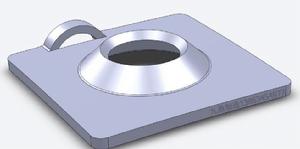

方形圓孔錨盤

錨盤

圓形圓孔錨盤

錨盤

錨盤

主要規格

方形凸起圓孔錨盤規格單位：毫米
長度（mm）	寬度（mm）	厚度（mm）
100	100	8
100	100	10
100	100	12
120	120	8
120	120	10
120	120	12
150	150	8
150	150	10
150	150	10

錨盤承載力

錨盤承載力示意圖

錨盤

使用方法

錨盤與錨桿金屬桿、螺母組成一套錨桿使用。

1、先依據設計要求確定錨桿的孔位，用鑽機打孔。

2、用壓風吹淨孔內岩粉。

3、岩孔直徑要求比錨桿直徑大6-12mm。

4、用錨桿將錨固劑送入底孔，啟動攪拌裝置進行攪拌，按樹脂錨固劑要求嚴格控制攪拌時間。

5、達到等待時候後，套上錨盤、擰緊螺母。
