文物現象

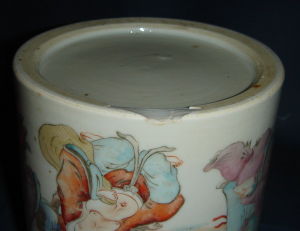

瓷器足部缺陷
出現原因
指器足因受衝撞而造成局部損傷或全部斷裂脫落。輕度足磕傷及釉層。嚴重的損傷胎骨。
修複方法
足磕補缺，是指器物在拼接後仍有部分殘缺，或原本就已殘缺的那部分用修復材料進行配補的一項工藝
1.補缺的方法
補缺一般有以下三種情況：第一種，器物的口沿或者腹、底有部分殘缺，需要配補。這是最常見的器物破損情況，也是比較容易配補的一種。可在原有保存區塊用打樣膏翻模取樣即可將殘缺部分復原。第二種，殘缺的部分在原器物上沒處翻模，只能參照同類器物的造型特徵，先做出模子，再翻模復原。這種方法在確定補缺部位的造型時，一定要慎重，必須找到確切的復原依據——參照物，才能著手修復，若找不到參照物，寧可讓其缺損，決不能隨意編造。如1997年筆者為杭州南宋官窯博物館修復一件唐長沙窯青瓷注子，注子的把、口沿和流均已殘缺。為此，筆者查閱了許多有關唐代長沙窯注子的圖象資料。在找出與此器造型基本一致的圖象後，再根據器物上殘存的痕跡，先做出模子，然後進行翻模復原。因為唐代注子的把都是用手將二根或三根泥條並立捏成的，那么此注子的把也一定要做出有手捏成的自然效果，使修復後的注子完全恢復原有的時代藝術特徵。第三種，大部分不復存在的殘器的配補。杭州歷史博物館收藏的東漢黑釉五管瓶殘件，僅存上部兩層，下層的腹部俱已失卻。根據收藏單位的意見，要求全部復原。為此，筆者首先找來了一件完整的東漢黑釉五管瓶，在其上面翻模取樣，使殘缺的部分予以復原。在這裡，能否找到完整的東漢黑釉五管瓶是確定修複方案的前提。如沒有同時期樣本，這種殘器的修復工作只能作罷。
2.補缺的材料
青瓷器的補缺材料主要有1.AAA強力膠+石粉+礦物顏料；2.環氧樹脂；3.石膏。前一種適合於小範圍的補缺，後兩者主要用於大範圍的補缺，但石膏的牢度不夠強，必須再進行加固處理。如上面提到的那件東漢黑釉五管瓶，因補缺的範圍特大，就採用了石膏補缺。石膏的厚度要大於原器壁，這就相對加大了牢度，也達到了因有的重量，之後再進行加固處理。加固的方法是：先在石膏做成的胎壁內外塗上502膠水，然後再加塗一層AAA強力膠，這樣就基本達到“瓷化”程度。青瓷器補缺的材料以第一種為主。一般的做法是將顏色調成與釉色接近，而不是做成胎體顏色，目的是為下一步做釉打下基礎。而歷代青瓷的釉色各不盡同，修復者必須對此有充分的認識，才能調出比較接近的顏色。如，原始瓷的釉色多數泛黃，是用礦物顏料土黃加少量太白粉及微量鉻綠調成。唐五代越窯的“秘色瓷”為艾青色，則要用鉻綠+太白粉調成。在出土的越窯青瓷器中，以兩晉南朝時期為最多，需修復的青瓷也以這一時期最為多見，因此，掌握這一時期青瓷修復補缺的顏料運用，更具實用意義。它的補缺顏料是，鉻綠+土黃，再根據釉色的深淺添加太白粉。
文物鑑定術語
| 鑑定瓷器常用的術語，本為歷代行家口語，沿襲至今。它主要用以指明器物的完整和傷損程度及變異情況，根據特定條件和不同部位所出現的各種現象而定名。 |
