超軍旗艦載攻擊機

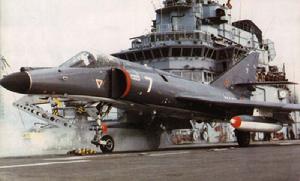

超軍旗艦載攻擊機

70年代初，法國海軍考慮裝備新一代艦載多用途攻擊機，期間否決了採用“美洲虎”M輕型攻擊機的艦載改型或“幻影”F-1戰鬥機、A-4M、A-7E等來替代“軍旗”IV-M和美制F-8E(FN)“十字軍戰士”戰鬥機的方案。法國 達索公司推出的“ 超軍旗 ” (Super Etendard)方案則獲得了海軍的親睞，於1973年1月正式開始研製。1973年1月法國政府正是批准達索公司繼續發展“超軍旗”，法國海軍將該機作為“軍旗”IV-M後繼機計畫中優先考慮的飛機。實際上“超軍旗”就是“軍旗”IV-M的深入改型，有著相同的設計基礎。隨後在1973年3月選中“阿塔”8K-50發動機，放棄了普拉特·惠特尼公司的J52-P-408發動機。1973年8月簽訂了購買100架“超軍旗”的預訂契約。

戰機特點

“超軍旗”的兩架原型機是在標準的“軍旗”IV-M機體上改裝的。第一架於1974年10月首次試飛，截至1977年11月在520次飛行中共積累620飛行小時，試飛計畫包括發動機的試驗發展工作，隨後在1978年進行了外掛能力試驗和AM-39“飛魚”空反艦飛彈的發射試驗。第二架原型機在1975年3月首次飛，截至1977年11月共飛行390次，420飛行小時，其中包括導航系統試驗和轟炸能力試驗。隨後又在地中海以外的公海進行了艦載使用試驗。生產數量最初擬定為125架，後因財政困難逐次降為100、80與71架。第一架生產型於1977年11月出廠並首次試飛，1978年6月開始交付給法國海軍。第一支“超軍旗”作戰部隊於1979年1月進入法國海軍，在“克萊蒙梭”航空母艦上服役。後來“福熙”號航母和“戴高樂”號核動力航母也先後裝備了“超軍旗”。到1983年，為法國海軍製造的71架和為阿根廷海軍製造的14架已生產完畢。“超軍旗”單價為1080～1200萬美元(1983年美元值)。具體生產中，機體有35％的工作量由達索公司轉包給其它公司：中機身轉包給赫來爾·杜布阿飛機製造公司；進氣道轉包給拉特克也航空工業公司；其它有些部件轉包給蘭斯航空公司。

“超軍旗”氣動布局的改進之處主要在於採用了改進的機翼和加裝了增升裝置，這些改進使得總重大大增加的“超軍旗”具有與“軍旗”相近的低速性能，從外觀上看顯得更為粗壯。“超軍旗”採用了SNECMA公司的“ 阿塔 ”8K-50無加力渦噴發動機，推力49千牛。

武器裝備和火力配置

前機身下部安裝有2門30mm口徑的“德發”機炮，每門備彈量為125rds。外部共有5個掛架：機身下中央有1個掛架，最大掛載能力為1100kg，外側掛架的最大掛載能力為450kg。最大載彈量為2100kg，典型的外掛方案是：6顆250kg炸彈、或4顆400kg炸彈、或1顆AN52核炸彈、或2枚R550“魔術”空對空飛彈和1枚AM 39“飛魚”反艦飛彈。

機翼設計

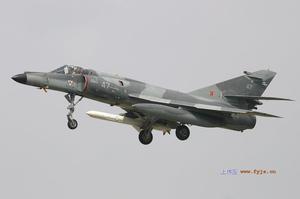

超軍旗艦載攻擊機

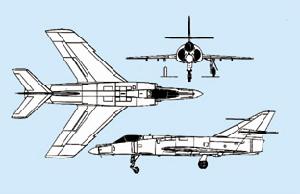

機翼為懸臂式中單翼。相對厚度在翼根處為6％，翼尖處為5％。上反角1°。1/4弦線後掠角45°。全金屬雙梁承扭翼盒結構和機械加工整體壁板受力蒙皮。在航空母艦上停放時，翼尖可向上摺疊。副翼為插入式，由不可逆複式液壓系統操縱，有人工感覺裝置。機翼上表面裝擾流片，它位於雙縫襟翼之前。前緣襟翼亦由液壓系統操縱。在外翼段翼弦向前延伸，形成前緣鋸齒形。機身採用全金屬半硬殼式結構，按面積律縮腰。中機身兩側下方有帶孔的減速板。尾翼為全金屬懸臂結構。平尾位於垂尾中部。各翼面都後掠。全動平尾(有電操縱的俯仰調整片)和方向舵均由複式液壓系統操縱。起落架採用可收放前三點式起落架。主、前起落架均為單輪。前輪向後收，主輪則向內收入機翼與機身。油-氣減震支柱。主輪胎與前輪胎的尺寸分別為76.2×19.56與48.26×15.88厘米。減速傘位於垂尾與平尾後緣連線處的整流罩內。

駕駛性能

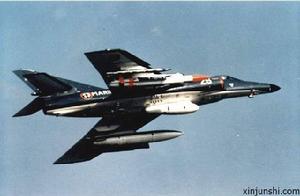

超軍旗艦載攻擊機

動力裝置為一台法國斯奈克瑪公司的“阿塔”8K-50不加力渦噴發動機，額定靜推力49.03千牛(5000公斤)。機翼內有整體油箱，機身內裝有軟油箱，機內總燃油量為3200升。每個機翼下可掛一個1100升副油箱，機身腹下可帶一個600升副油箱。座艙風擋前裝有可伸縮的空中受油探頭。單座增壓空調座艙內裝梅西埃-西班牙公司仿製的馬丁·貝克公司SEMMBCM-4輕型彈射座椅。座椅有裝甲保護。

飛行操縱面、起落架、剎車、減速板與機翼前緣襟翼皆由複式液壓系統操縱。機載設備包括ENTA慣導/攻擊系統，這是法國戰鬥機首次採用此系統；“阿加芙”搜尋/跟蹤/指示/遙測/導航雷達，提高了對海對地攻擊能力；湯姆遜-CSF公司的VE-120平視顯示器；克魯澤公司的67型航行顯示器；軍械控制板與選擇器；微型塔康系統；甚高頻全向信標器。在上述火控系統的幫助下，“超軍旗”可在超低空發起對地對海攻擊，除反艦任務外，可執行反跑道等危險的對地任務。

有了新型電子設備的基礎，“超軍旗”裝備了多種威力強大的武器，包括兩門30毫米“德發”機炮，位於發動機進氣口下方，每門備彈125發。機身下設掛架一個，可帶250千克炸彈、600升可拋放式副油箱、可卸式空中加油設備吊艙或偵察吊艙。翼下掛架4個，每個可掛250千克或400千克炸彈，2枚馬特拉公司的“魔術”空空飛彈，或4個火箭發射巢(每個裝18枚68毫米火箭彈)。兩個內側翼下掛點可帶2個625升或1100升副油箱，或1枚AM39“飛魚”式反艦飛彈和1個副油箱。典型的武器包括AN52核彈、AS30空地雷射制導飛彈、雷射制導炸彈。計畫進行改進，以攜帶核戰鬥部的ASMP空地中距飛彈。機上備有箔條彈/紅外曳光彈吊艙。攻擊艦船時候，可在機翼右側內掛架掛一枚AM39“飛魚”空艦飛彈。還可執行戰略任務，以往“超軍旗”裝備了AN-52核炸彈，後改為使用火力圈外發射的ASMP中程空地核飛彈。阿根廷的“超軍旗”還可使用馬丁“佩斯卡多爾”空地飛彈。

軍事套用

超軍旗艦載攻擊機

伊拉克於80年代曾租借5架“超軍旗”攻擊機，在兩伊戰爭中多次使用“飛魚”攻擊油輪。1981年起，法國向阿根廷出售14架“超軍旗”，但因1982年馬島戰爭爆發，只交付了5架。正是這5架“超軍旗”從陸地基地起飛，擊沉了“謝菲爾德”號，且“超軍旗”自身未受到任何損失。

儘管“超軍旗”已經不再先進，但是由於法國“陣風”戰鬥機海軍型尚未服役，新建成的“戴高樂”號核動力航空母艦上，唯有暫時繼續使用“超軍旗”了。1986年，法海軍與工廠簽訂契約，對剩餘的56架“超軍旗”進行設備更新和延壽改裝，使用壽命延長到6500飛行小時，以使其套用到2005年，屆時法國新的艦載戰鬥機“陣風”M將開始取代它。設備改裝主要包括：改裝搜尋距離加大一倍的新雷達、新的慣導和UAT90計算機、湯姆遜-CSF廣角平顯、電子戰顯示螢幕，及駕駛員夜視鏡等。上述措施極大加強了夜間和惡劣氣象下的戰鬥力。

通過改裝平視顯示器和雷達下顯示器，以及全新的HOTAS(雙手不離桿)的油門桿和駕駛桿設計，飛行員的工作強度大大減低。

飛機結構也作了一些修改。第1架改裝原型機於1990年10月首次試飛，頭2架改裝飛機於1992年底交付使用。其餘由海軍工廠進行改裝。在1994年前改裝的“超軍旗”由於新雷達延遲交付，仍裝原來的“阿加芙”雷達。湯姆遜-CSF公司的TMVO11“塞洛克”雷達警戒接受機也將在晚些時候改裝。1991年的國防預算中訂購10架改裝型“超軍旗”。
