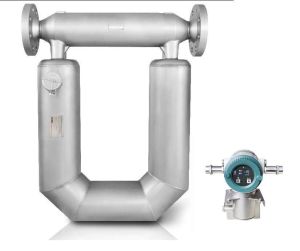

質量流量計概述
質量流量計以科氏力為基礎，在感測器內部有兩根平行的T型振管，中部裝有驅動線圈，兩端裝有拾振線圈，質量流量計直接測量通過流量計的介質的質量流量，還可測量介質的密度及間接測量介質的溫度。質量流量計是一種重要的流量測量儀表。 質量流量計是採用感熱式測量。
質量流量計簡介
流體在鏇轉的管內流動時會對管壁產生一個力，它是科里奧利在1832年研究水輪機時發現的，簡稱科氏力。質量流量計以科氏力為基礎，在感測器內部有兩根平行的T型振管，中部裝有驅動線圈，兩端裝有拾振線圈，變送器提供的激勵電壓加到驅動線圈上時，振動管作往復周期振動，工業過程的流體介質流經感測器的振動管，就會在振
管上產生科氏力效應，使兩根振管扭轉振動，安裝在振管兩端的拾振線圈將產生相位不同的兩組信號，這兩個信號差與流經感測器的流體質量流量成比例關係。計算機解算出流經振管的質量流量。不同的介質流經感測器時，振管的主振頻率不同，據此解算出介質密度。安裝在感測器器振管上的鉑電阻可間接測量介質的溫度。
質量流量計直接測量通過流量計的介質的質量流量，還可測量介質的密度及間接測量介質的溫度。由於變送器是以單片機為核心的智慧型儀表，因此可根據上述三個基本量而導出十幾種參數供用戶使用。質量流量計組態靈活，功能強大,性能價格比高，是新一代流量儀表。
技術指標
(1) 主要參數
質量流量精度： ±0.002×流量±零點漂移
密度測量精度：±0.003g／cm3
密度測量範圍：0.5~1.5g／cm3
溫度測量範圍： ±1°C
(2) 感測器相關數據
環境溫度： －40~60°C
介質溫度：－50~200°C
防爆類型：iBⅡBT3
關聯設備：配套變送器
(3) 變送器相關數據
工作溫度： 0~60°C
相對濕度：95%以下
電 源： 220±10%VAC,50Hz或24±5%VDC,40W
測量管道內質量流量的流量測量儀表。在被測流體處於壓力、溫度等參數變化很大的條件下，若僅測量體積流量，則會因為流體密度的變化帶來很大的測量誤差。在容積式和差壓式流量計中，被測流體的密度可能變化30％，這會使流量產生30～40％的誤差。隨著自動化水平的提高，許多生產過程都對流量測量提出了新的要求。化學反應過程是受原料的質量(而不是體積)控制的。蒸氣、空氣流的加熱、冷卻效應也是與質量流量成比例的。產品質量的嚴格控制、精確的成本核算、飛機和飛彈的燃料量控制，也都需要精確的質量流量測量。因此質量流量計是一種重要的流量測量儀表。
測量原理
質量流量計是採用感熱式測量，通過分體分子帶走的分子質量多少從而來測量流量，因為是用感熱式測量，所以不會因為氣體溫度、壓力的變化從而影響到測量的結果 。質量流量計是一個較為準確、快速、可靠、高效、穩定、靈活的流量測量儀表，在石油加工、化工等領域將得到更加廣泛的套用，相信將在推動流量測量上顯示出巨大的潛力。質量流量計是不能控制流量的，它只能檢測液體或者氣體的質量流量，通過模擬電壓、電流或者串列通訊輸出流量值。但是，質量流量控制器，是可以檢測同時又可以進行控制的儀表。質量流量控制器本身除了測量部分，還帶有一個電磁調節閥或者壓電閥，這樣質量流量控制本身構成一個閉環系統，用於控制流體的質量流量。質量流量控制器的設定值可以通過模擬電壓、模擬電流，或者計算機、PLC提供。
質量流量計分類
質量流量計可分為兩類：一類是直接式，即直接輸出質量流量；另一類為間接式或推導式，如套用超聲流量計和密度計組合，對它們的輸出再進行乘法運算以得出質量流量。 直接式質量流量計 直接式質量流量計有多種類型，如量熱式、角動量式、陀螺式和雙葉輪式等。 當流體靜止時，熱源兩端對稱放置的溫差電偶指示溫度相等。流體流動時,上下游產生的溫差和質量流量有關。這種儀表適於測量小流量氣體，缺點是惰性大，測量值與氣體的定壓比熱有關，測量元件與介質接觸，易被沾污和腐蝕。 為雙孔板差壓式質量流量計。在管道A、B處安裝兩個相同的孔板。在分流管道中裝有兩個相同的可產生方向相反的恆定體積流量q的定流量泵。兩孔板前後壓力差△P=P1-P3=4KρQq，與ρ、Q成正比。式中K為常係數，ρ為密度，Q為管道體積流量，ρQ即為質量流量。
圖3為雙葉輪式質量流量計。在殼體內同軸地安裝兩個葉片角不等的葉輪，中間用彈簧連成一體。兩輪受到的轉矩之差,使彈簧扭轉角α。α與質量流量M和角頻率&owega;之積成比例,即α∝M&owega;。測出角位移α所需的時間
, 即可測出M值。測量的方法是：在殼體上裝兩個電磁檢測器，當第一個渦輪產生脈衝時,開始計數。第二個渦輪產生脈衝時，停止計數。根據計數器的標準頻率測出時間t，進而求出M值。
間接式質量流量計 間接式質量流量計有 3種主要型式:速度式流量計與密度計的組合，節流式（或靶式）流量計與容積式流量計的組合，節流式（或靶式）流量計與密度計組合。
還有一種根據流體的工作壓力、溫度將容積流量計的測量值換算成標準狀態下的容積流量。但是，當介質的種類或成分改變時，它不能給出準確的質量流量。嚴格說來，它不屬於質量流量計。 帶微型機的質量流量測量儀表又稱為質量流量計算機，是一種通用性的新型流量測量儀表。它可以輸入流體的密度、流量(渦輪流量計、節流流量計)、比重、溫度、壓力、熱量等信號,輸出密度、比重、體積流量、質量流量、質量能量流量等，兼有指示、模擬量輸出、列印、越限報警、儀器故障報警等多種功能。
