線路驅動器

線路驅動器，是現代通信傳輸的優異性能的關鍵是基於高速數位訊號處理技術的數字調製解調技術，然而要將已調信號無失真地送到雙絞線上並滿足所需的輸出功率，就需要一個高性能的模擬接口電路。模擬接口電路主要由線路驅動電路、線路接收電路和混合電路組成。

基本原理

在這裡，我們簡要介紹ADSL對線驅動放大器電路的要求及線驅動電路的實用電路。

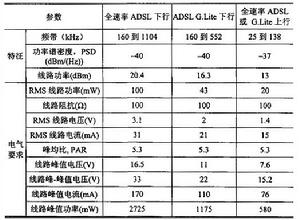

ADSL規範使用離散多音頻調製技術，當各子載波頻率上的已調信號相位一致時信號出現峰值，為不致引起削波失真就要求線路驅動放大器需要具備很大的無失真動態範圍。信號的峰值與有效電平的比值稱為峰均比或“峰值因子”，ADSL系統中的DMT信號的峰值因子是5.3。下表小結了ADSL系統的特徵參數及其電氣要求。

線路驅動器

要獲得規定的輸出功率，對於線路驅動放大器輸出電流的要求就會相應增大。因此根據上表要求，選擇ADSL線路驅動放大器時應該滿足下列指標:

線路驅動器

目前隨著xDSL市場的迅猛增長，已經有多家半導體公司推出了適應xDSL套用的線驅動放大器，主要有Analog Device公司的AD815. AD8016, Linear Tech.公司的LT1210, TI公司的THS6002, THS6012等。其中AD8016作為專為xDSL系統中線驅動接口而設計的低功耗高輸出電流的雙放大器，是目前市場上最好的xDSL線路驅動器之一。AD8016採用ADI公司的專利技術— 介質隔離超高速互補雙極型XFCB工藝製造，採用電流反饋形式，從而具備了適應xDSL套用要求的高頻寬、高驅動電流以及低失真的特性。AD8016還具有兩個電源管理引腳PWDN1,PWDN2，通過分別設定邏輯+1;、"0”可實現四個功耗等級下的運行(100%,60%, 40%, 25%)，可以靈活地適應從局端到用戶端的各種ADSL標準的套用。
