網線製作的整個過程都要準確到位,排序的錯誤和壓制的不到位都將直接影響網線的使用,出現網路不通或者網速慢。目前區域網路構建已經極為普遍,在不知不覺之間,小型區域網路的蹤影在我們周圍無處不在,例如家庭區域網路、遊戲網咖、校院區域網路和小型辦公室網等。雖然它們組網方式各式各樣,但是萬變不離其宗,這些有線區域網路都需要通過線纜連線。DIY的熱潮中使得更多的人開始自己動手搭建屬於自己的網路。在這過程中首先是制定規劃,然後購買產品,最後就是製作。網路產品的購買一定要看清產品再買,假的產品或質量次的產品會直接影響到網路的穩定,在選購好了產品後就該動手搭建它了。在搭建網路的時候,網線的製作是一大重點。

工具和材料

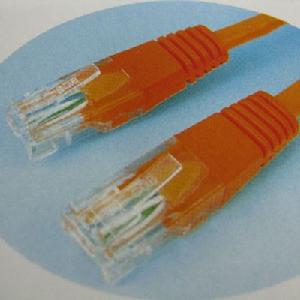

網線製作製作好的網線

在製作網線前,大家必須準備相應的工具和材料。首要的工具是RJ-45工具鉗,該工具上有三處不同的功能,最前端是剝線口,它用來剝開雙絞線外殼。中間是壓制RJ-45頭工具槽,這裡可將RJ-45頭與雙絞線合成。離手柄最近端是鋒利的切線刀,此處可以用來切斷雙絞線。接下來需要的材料是RJ-45頭和雙絞線。由於RJ-45頭像水晶一樣晶瑩透明,所以也被俗稱為水晶頭,每條雙絞線兩頭通過安裝RJ-45水晶頭來與網卡和集線器(或交換機)相連。而雙絞線是指封裝在絕緣外套里的由兩根絕緣導線相互扭繞而成的四對線纜,它們相互扭繞是為了降低傳輸信號之間的干擾。

網線製作超五類線
網線製作兩用網線鉗

雙絞線是由不同顏色的4對8芯線組成,每兩條按一定規則絞織在一起,成為一個芯線對。作為以太區域網路最基本的連線、傳輸介質,人們對雙絞網線的重視程度是不夠的,總認為它無足輕重,其實做過網路的人都知道絕對不是這樣的,相反它在一定程度上決定了整個網路性能。這一點其實我們很容易理解,一般來說越是基礎的東西越是取著決定性的作用,如我們的生活水平,如果我們平常的水、電、日常生活用品都很難保證供應,您說我們還要那些高科技有什麼用,我們的生活水平能說很高嗎?雙絞線作為網路連線的傳輸介質,將來網路上的所有信息都需要在這樣一個信道中傳輸,您能說它不重要嗎?如果雙絞線本身質量不好,傳輸速率受到限制,您說即使其它網路設備的性能再好,傳輸速度再高又有什麼用呢?因為雙絞線已成為整個網路傳輸速度的一個瓶頸。它一般有禁止(Shielded Twicted-Pair ;STP)與非禁止(Unshielded Twisted-Pair ;UTP)雙絞線之分,禁止的當然在電磁禁止性能方面比非禁止的要好些,但價格也要貴些。

雙絞線按電氣性能劃分的話,通常分為:三類、四類、五類、超五類、六類、七類雙絞線等類型,數字越大,版本越新、技術越先進、頻寬也越寬,當然價格也越貴了。三類、四類線目前在市場上幾乎沒有了,如果有,也不是以三類或四類線出現,而是假以五類,甚至超五類線出售,這是目前假五類線最多的一種。目前在一般區域網路中常見的是五類、超五類或者六類非禁止雙絞線,圖1所示的左圖為一段非禁止超五類雙線示意圖,而右圖為一段禁止的雙絞線。可以從圖中看出,禁止的五類雙絞線外面包有一層禁止

網線製作RJ-45水晶頭

用的金屬膜,它的抗干擾性能好些,但套用的條件比較苛刻,不是用了禁止的雙絞線,在抗干擾方面就一定強於非禁止雙絞線。禁止雙絞線的禁止作用只在整個電纜均有禁止裝置,並且兩端正確接地的情況下才起作用。所以,要求整個系統全部是禁止器件,包括電纜、插座、水晶頭和配線架等,同時建築物需要有良好的地線系統。事實上,在實際施工時,很難全部完美接地,從而使禁止層本身成為最大的干擾源,導致性能甚至遠不如非禁止雙絞線UTP。所以,除非有特殊需要,通常在綜合布線系統中只採用非禁止雙絞線。

俗話說:“工欲善其事,必先利其器”。在這裡我們要向大家介紹如何使你的工具很“利”,以達到事半功倍的效果。像上面我們看到的RJ-45工具鉗,有時會出現製作出不合格的網線,這是因為工具鉗的齒口沒有對準水晶頭上的金屬片,從而導致金屬片不能與網線正確接觸,因此就出現網線連不通等現象。所以在選擇RJ-45工具鉗時,一定要注意工具鉗壓下來後它上面的每個齒口都能與水晶頭上的金屬片一一對應好,這樣才能保證製作出合格的網線。

標準連線方法

雙交線做法有兩種國際標準:EIA/TIA568A和EIA/TIA568B,而雙交線的連線方法也主要有兩種:直通線纜和交叉線纜。直通線纜的水鏡頭兩端都遵循568A或568B標準,雙交線的每組線在兩端是一一對應的,顏色相同的在兩端水晶頭的相應槽中保持一致。它主要用在交換機(或集線器)Uplink口連線交換機(或集線器)普通連線埠或交換機普通連線埠連線計算機網卡上。而交叉線纜的水晶頭一端遵循568A,而另一端則採用568B標準,即A水晶頭的1、2對應B水晶頭的3、6,而A水晶頭的3、6對應B水晶頭的1、2,它主要用在交換機(或集線器)普通連線埠連線到交換機(或集線器)普通連線埠或網卡連網卡上。

示意圖

網線製作網線製作

線序:T568A 綠白 綠 橙白 藍 藍白 橙 棕白 棕

T568B 橙白 橙 綠白 藍 藍白 綠 棕白 棕

網線的製作

網線製作製作好的交叉線
(1) 剪斷:利用壓線鉗的剪線刀口剪取適當長充的網線。

(2) 剝皮:用壓線鉗的剪線刀口將線頭剪齊,再將線頭放入剝線刀口,讓線頭角及擋板,稍微握緊壓線鉗慢慢旋轉,讓刀口劃開雙絞線的保護膠皮,拔下膠皮。(注意:剝與大拇指一樣長就行了)【小提示】網線鉗擋位離剝線刀口長度通常恰好為水晶頭長度,這樣可以有效避免剝線過長或過短。剝線過長一則不美觀,另一方面因網線不能被水晶頭卡住,容易鬆動;剝線過短,因有包皮存在,太厚,不能完全插到水晶頭底部,造成水晶頭插針不能與網線芯線完好接觸,當然也不能製作成功了。

(3) 排序:剝除外包皮後即可見到雙絞線網線的4對8條芯線,並且可以看到每對的顏色都不同。每對纏繞的兩根芯線是由一種染有相應顏色的芯線加上一條只染有少許相應顏色的白色相間芯線組成。四條全色芯線的顏色為:棕色、橙色、綠色、藍色。每對線都是相互纏繞在一起的,製作網線時必須將4個線對的8條細導線一一拆開,理順,捋直,然後按照規定的線序排列整齊。

目前,最常使用的布線標準有兩個,即T568A標準和T568B標準。T568A標準描述的線序從左到右依次為:1-白綠、2-綠、3-白橙、4-藍、5-白藍、6-橙、7-白棕、8-棕。T568B標準描述的線序從左到右依次為:1-白橙、2-橙、3-白綠、4-藍、5-白藍、6-綠、7-白棕、8-棕。在網路施工中,建議使用T568B標準。當然,對於一般的布線系統工程,T568A也同樣適用。

排列水晶頭8根針腳:將水昌頭有塑造料彈簧片的一面向下,有針腳的一方向上,使有針腳的一端指向遠離自己的方向,有方型孔的一端對著自己,此時,最左邊的是第1腳,最右邊的是第8腳,其餘依次順序排列

網線製作網線製作
(4) 剪齊:把線儘量抻直(不要纏繞)、壓平(不要重疊)、擠緊理順(朝一個方向緊靠),然後用壓線鉗把線頭剪平齊。這樣,在雙絞線插入水晶頭後,每條線都能良好接觸水晶頭中的插針,避免接觸不良。如果以前剝的皮過長,可以在這裡將過長的細線剪短,保留的去掉外層絕緣皮的部分約為14mm,這個長度正好能將各細導線插入到各自的線槽。如果該段留得過長,一來會由於線對不再互絞而增加串擾,二來會由於水晶頭不能壓住護套而可能導致電纜從水晶頭中脫出,造成線路的接觸不良甚至中斷。

(5) 插入:一和以拇指和中指捏住水晶頭,使有塑膠彈片的一側向下,針腳一方朝向遠離自己的方向,並用食指抵住;另一手捏住雙絞線外面的膠皮,緩緩用力將8條導線同時沿RJ-45頭內的8個線槽插入,一直插到線槽的頂端。

(6) 壓制:確認所有導線都到位,並透地水晶頭檢查一遍線序無誤後,就可以用壓線鉗制RJ-45頭了。將RJ-45頭從無牙的一側推入壓線鉗夾槽後,用力握緊線鉗(如果您的力氣不夠大,可以使用雙手一起壓),將突出在外面的針腳全部壓入水晶並頭內

測試

在把水晶頭的兩端都做好後即可用網線測試儀進行測試,如果測試儀上8個指示燈都依次為綠色閃過,證明網線製作成功。如果出現任何一個燈為紅燈或黃燈,都證明存在斷路或者接觸不良現象,此時最好先對兩端水晶頭再用網線鉗壓一次,再測,如果故障依舊,再檢查一下兩端芯線的排列順序是否一樣,如果不一樣,隨剪掉一端重新按另一端芯線排列順序製做水晶頭。如果芯線順序一樣,但測試儀在重奪後仍顯示紅色燈或黃色燈,則表明其中肯定存在對應芯線接觸不好。此時沒辦法了,只好先剪掉一端按另一端芯線順序重做一個水晶頭了,再測,如果故障消失,則不必重做另一端水晶頭,否則還得把原來的另一端水晶頭也剪掉重做。直到測試全為綠色指示燈閃過為止。對於製作的方法不同測試儀上的指示燈亮的順序也不同,如果是直通線測試儀上的燈應該是依次順序的亮,如果做的是雙絞線那測試儀的一段的閃亮順序應該是3、6、1、4、5、2、7、8。
