針腳[CPU針腳]

CPU針腳就是所說的接口類型，我們知道，CPU需要通過某個接口與主機板連線的才能進行工作。CPU經過這么多年的發展，採用的接口方式有引腳式、卡式、觸點式、針腳式等。而目前CPU的接口都是針腳式接口，對應到主機板上就有相應的插槽類型。CPU接口類型不同，在插孔數、體積、形狀都有變化，所以不能互相接插。

基本信息

• 中文名：CPU針腳

• 採用：卡式、觸點式接口方式
• 接口：針腳式接口
• 型號：Socket 478

概述

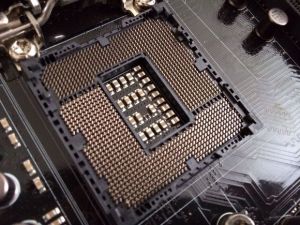

CPU針腳

目前CPU都採用針腳式接口與主機板相連，而不同的接口的CPU在針腳數上各不相同。CPU接口類型的命名，習慣用針腳數來表示，比如目前Pentium4系列處理器所採用的Socket478接口，其針CPU腳數就為478針；而AthlonXP系列處理器所採用的Socket939接口，其CPU針腳數就為939針。
原則上CPU性能的好壞和針腳數的多少是沒有關係的，而且CPU針腳也並不是每個針腳都是起作用的，也就是說其實CPU上還有些針腳是沒有任何作用的“擺設”，是閒置起的。這是因為CPU廠商在設計CPU時，必然會考慮到今後一段時間內的功能擴展和性能提高，而會預留一些暫時不起作用的針腳以便今後改進。不過隨著CPU技術的發展，需要越來越多的CPU針腳以實現更豐富的功能以及更高的性能，例如集成雙通道記憶體控制器所需要的針腳數量就要比只集成單通道記憶體控制器所需要的針腳數要多得多，因此總的來說CPU針腳數有越來越多的趨勢，基本上可以認為針腳多的CPU其架構也越先進。但是任何事物都不是絕對的，例如AMD在移動平台上用來取代Socket754的SocketS1其針腳數反而從754根減少到了638根。

型號

Socket478

CPU針腳

最初的Socket478接口是早期Pentium4系列處理器所採用的接口類型，針腳數為478針。Socket478的Pentium4處理器面積很小，其針腳排列極為緊密。英特爾公司的Pentium4系列和P4賽揚系列都採用此接口，目前這種CPU已經逐步退出市場。
但是，Intel於2006年初推出了一種全新的Socket478接口，這種接口是目前Intel公司採用Core架構的處理器CoreDuo和CoreSolo的專用接口，與早期桌面版Pentium4系列的Socket478接口相比，雖然針腳數同為478根，但是其針腳定義以及電壓等重要參數完全不相同，所以二者之間並不能互相兼容。隨著Intel公司的處理器全面向Core架構轉移，今後採用新Socket478接口的處理器將會越來越多，例如即將推出的Core架構的CeleronM也會採用此接口。
Socket775
Socket775又稱為SocketT，是目前套用於IntelLGA775封裝的CPU所對應的接口，目前採用此種接口的有LGA775封裝的單核心的Pentium4、Pentium4EE、CeleronD以及雙核心的PentiumD和PentiumEE等CPU。與以前的Socket478接口CPU不同，Socket775接口CPU的底部沒有傳統的針腳，而代之以775個觸點，即並非針腳式而是觸點式，通過與對應的Socket775插槽內的775根觸針接觸來傳輸信號。Socket775接口不僅能夠有效提升處理器的信號強度、提升處理器頻率，同時也可以提高處理器生產的良品率、降低生產成本。隨著Socket478的逐漸淡出，Socket775已經成為Intel桌面CPU的標準接口。
Socket754
Socket754是2003年9月AMD64位桌面平台最初發布時的CPU接口，具有754根CPU針腳，只支持單通道DDR記憶體。目前採用此接口的有面向桌面平台的Athlon64的低端型號和Sempron的高端型號，以及面向移動平台的MobileSempron、MobileAthlon64以及Turion64。隨著AMD從2006年開始全面轉向支持DDR2記憶體，桌面平台的Socket754將逐漸被SocketAM2所取代從而使AMD的桌面處理器接口走向統一，而與此同時移動平台的Socket754也將逐漸被具有638根CPU針腳、支持雙通道DDR2記憶體的SocketS1所取代。Socket754在2007年底完成自己的歷史使命從而被淘汰，其壽命反而要比一度號稱要取代自己的Socket939要長得多。
Socket939
Socket939是AMD公司2004年6月才推出的64位桌面平台接口標準，具有939根CPU針腳，支持雙通道DDR記憶體。目前採用此接口的有面向入門級伺服器/工作站市場的Opteron1XX系列以及面向桌面市場的Athlon64以及Athlon64FX和Athlon64X2，除此之外部分專供OEM廠商的Sempron也採用了Socket939接口。Socket939處理器和與過去的Socket940插槽是不能混插的，但是Socket939仍然使用了相同的CPU風扇系統模式。隨著AMD從2006年開始全面轉向支持DDR2記憶體，Socket939被SocketAM2所取代，在2007年初完成自己的歷史使命從而被淘汰，從推出到被淘汰其壽命還不到3年。
Socket940
Socket940是最早發布的AMD64位CPU的接口標準，具有940根CPU針腳，支持雙通道ECCDDR記憶體。目前採用此接口的有伺服器/工作站所使用的Opteron以及最初的Athlon64FX。隨著新出的Athlon64FX以及部分Opteron1XX系列改用Socket939接口，所以Socket940已經成為了Opteron2XX全系列和Opteron8XX全系列以及部分Opteron1XX系列的專用接口。隨著AMD從2006年開始全面轉向支持DDR2記憶體，Socket940也會逐漸被SocketF所取代，完成自己的歷史使命從而被淘汰。
Socket603
Socket603的用途比較專業，套用於Intel方面高端的伺服器/工作站平台，採用此接口的CPU是XeonMP和早期的Xeon，具有603根CPU針腳。Socket603接口的CPU可以兼容於Socket604插槽。
Socket604
與Socket603相仿，Socket604仍然是套用於Intel方面高端的伺服器/工作站平台，採用此接口的CPU是533MHz和800MHzFSB的Xeon。Socket604接口的CPU不能兼容於Socket603插槽。
SocketA
SocketA接口，也叫Socket462，是目前AMD公司AthlonXP和Duron處理器的插座接口。SocketA接口具有462插空，可以支持133MHz外頻。
SocketB
Intel將在下一代45nmNehalem系列處理器中開始使用新的LGA1366接口。又稱SocketB，逐步取代流行多年的LGA775。從名稱上就可以看出，LGA1366要比LGA775A多出越600個針腳，這些針腳會用於QPI匯流排、三條64bitDDR3記憶體通道等連線。Bloomfield、Gainestown以及Nehalem處理器的接口為LGA1366，比目前採用LGA775接口的Penryn的面積大了20%。處理器die越大，發熱量相對就越大，所以就需要散熱效果更佳的CPU散熱器。而且處理器背面多出了一塊金屬板（和LGA775接口外觀雷同），目的是為了更好是固定處理器以及散熱器。LGA1366對主機板電壓調節模組（VMR）也提出了新要求，版本將從11升級到11.1。
Socket423
Socket423插槽是最初Pentium4處理器的標準接口，Socket423的外形和前幾種Socket類的插槽類似，對應的CPU針腳數為423。隨著DDR記憶體的流行，英特爾開發了支持SDRAM及DDR記憶體的i845晶片組，CPU插槽也改成了Socket478，Socket423接口也就銷聲匿跡了。
Socket370
Socket370架構是英特爾開發出來代替SLOT架構，外觀上與Socket7非常像，也採用零插拔力插槽，對應的CPU是370針腳。英特爾公司著名的“銅礦”和”圖拉丁”系列CPU就是採用此接口。
SLOT1
SLOT1是英特爾公司為取代Socket7而開發的CPU接口，並申請的專利。這樣其它廠商就無法生產SLOT1接口的產品。SLOT1接口的CPU不再是大家熟悉的方方正正的樣子，而是變成了扁平的長方體，而且接口也變成了金手指，不再是插針形式。SLOT1是英特爾公司為PentiumⅡ系列CPU設計的插槽，其將PentiumⅡCPU及其相關控制電路、二級快取都做在一塊子卡上，目前此種接口已經被淘汰。
SLOT2
SLOT2用途比較專業，都採用於高端伺服器及圖形工作站的系統。所用的CPU也是很昂貴的Xeon（至強）系列。Slot2插槽比SLOT1更長，有了Slot2設計後，可以在一台伺服器中同時採用8個處理器。而且採用Slot2接口的PentiumⅡCPU都採用了當時最先進的0.25微米製造工藝。支持SLOT2接口的主機板晶片組有440GX和450NX。
SLOTA
SLOTA接口類似於英特爾公司的SLOT1接口，供AMD公司的K7Athlon使用的。在技術和性能上，SLOTA主機板可完全兼容原有的各種外設擴展卡設備。它使用的並不是Intel的P6GTL+匯流排協定，而是Digital公司的Alpha匯流排協定EV6。EV6架構是種較先進的架構，它採用多執行緒處理的點到點拓撲結構，支持200MHz的匯流排頻率。
