絕緣子
絕緣子www.jueyuanzicj.com 中文名稱：絕緣子
英文名稱：insulator
定義1：安裝在不同電位的導體之間或導體與地電位構件之間，能夠耐受電壓和機械應力作用的器件。
所屬學科：電力（一級學科）；輸電線路（二級學科）
定義2：一段長約數百鹼基對，能夠妨礙真核基因調節蛋白對遠距離的基因施加影響的DNA序列。可以緩衝異染色質的阻遏作用，當其位於基因及其調控區旁側時，該基因不論其在基因組中位置如何都能正常表達；當其位於靶基因的增強子與啟動子之間時，可以阻斷增強子的作用。
所屬學科：生物化學與分子生物學（一級學科）；基因表達與調控（二級學科）
定義3：一種順式作用元件。長約數百個核苷酸對，通常位於啟動子正調控元件或負調控元件之間的一種調控序列。
所屬學科：遺傳學（一級學科）；分子遺傳學（二級學科）
電路元件
概況
絕緣子是一種特殊的絕緣控制項，能夠在架空輸電線路中起到重要作用。早年間絕緣子多用於電線桿，慢慢發展於高型高壓電線連線塔的一端掛了很多盤狀的絕緣體，它是為了增加爬電距離的，通常由玻璃或陶瓷製成，就叫絕緣子。絕緣子不應該由於環境和電負荷條件發生變化導致的各種機電應力而失效，否則絕緣子就不會產生重大的作用，就會損害整條線路的使用和運行壽命。
發展歷史根源及概況
起源絕緣子是一種特殊的絕緣控制項，能夠在架空輸電線路中起到重要作用。
早年間絕緣子多用於電線桿，慢慢發展於高型高壓電線連線塔的一端掛了很多盤狀的絕緣體,它是為了增加爬電距離的,通常由玻璃或陶瓷製成,就叫絕緣子。絕緣子在架空輸電線路中起著兩個基本作用，即支撐導線和防止電流回地，這兩個作用必須得到保證。

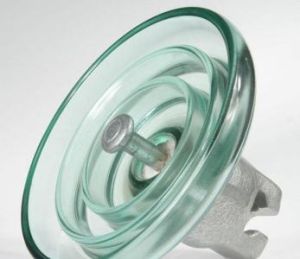

玻璃絕緣子產品結構
輸配電線路鋼化玻璃絕緣子一般絕緣子的主要材料為鐵帽、鋼化玻璃或陶瓷和鋼腳組成，並且用水泥膠合計膠為一體。
絕緣子作用
高壓電線連線塔的一端掛了很多盤狀的絕緣體,它是為了增加爬電距離的,通常由玻璃或陶瓷製成,就叫絕緣子。
為了防止浮塵等污穢在絕緣子表面附著,形成通路被絕緣子兩端電壓擊穿,即爬電.故增大表面距離,即爬距,沿絕緣表面放電的距離即泄漏距離叫爬距.爬距=表面距離/系統最高電壓.根據污穢程度不同,重污穢地區一般採用爬距為31毫米/每千伏。
零值絕緣子指的是在運行中絕緣子兩端的電位分布接近零或等於零的絕緣子。
零值或低值絕緣子的影響：線路導線的絕緣依賴於絕緣子串,由於製造缺陷或外界的作用,絕緣子的絕緣性能會不斷劣化,當絕緣電阻降低或為零時稱為低值或零值絕緣子.我們曾對線路進行檢測,零值或低值絕緣子的比例竟高達9%左右.這是本公司線路雷擊跳閘率高的另一主要原因。絕緣子是光滑的，可以減少電線之間的容抗作用，以減少電流的流失。
分類
1.絕緣子通常分為可擊穿型和不可擊穿型。
帶電水沖洗法2.按結構可分為柱式（支柱）絕緣子、懸式絕緣子、針式絕緣子、蝶式絕緣子、拉緊絕緣子、防污型絕緣子和套管絕緣子。
3.按套用場合又分為線路絕緣子和電站、電器絕緣子。其中用於線路的可擊穿型絕緣子有針式、蝶形、盤形懸式，不可擊穿型有橫擔和棒形懸式。用於電站、電器的可擊穿型絕緣子有針式支柱、空心支柱和套管，不可擊穿型有棒形支柱和容器瓷套。
4.架空線路中所用絕緣子，常用的有針式絕緣子、蝶式絕緣子、懸式絕緣子、瓷橫擔、棒式絕緣子和拉緊絕緣子等。
5.常用的絕緣子有：陶瓷絕緣子，玻璃鋼絕緣子，合成絕緣子，半導體絕緣子。
發展
據《中國絕緣子避雷器行業產銷需求與投資預測分析報告前瞻》顯示，國內已有近200多家線路絕緣子製造企業，其中具有一定生產規模的企業約40家左右。世界上已有一百多個國家採用鋼化玻璃絕緣子，數量超過了2億片。由於電網建設加快，相比瓷絕緣子，國內玻璃絕緣子的發展更為迅猛，其市場供不應求，不斷吸引著其他企業競相踏入這一領域。自2004年以來，我國絕緣子避雷器行業主要企業主營業務收入持續快速增長，年均增長率接近25%。隨著我國絕緣製品製造業技術水平的提高，以及東亞、南亞等國家經濟發展速度的加快，國內主要企業抓住時機，積極開拓國際市場，行業的出口交貨值逐年上升。據相關研究預測，2012-2015年我國絕緣子避雷器製造行業銷售收入年複合增長率為17.83%，2015年，國內絕緣子避雷器行業銷售收入將達到403億元。
近幾年來，我國電力工業發展迅速，發電機裝機容量逐年增加。據統計，2010年我國發電裝機容量為9.62億千瓦，同比增長10.08%。絕緣子避雷器作為輸變電設備不可缺少的組成部分，與電力工業的發展密不可分。
絕緣子是用於支持帶電導體並使其絕緣的電器元件。一般由絕緣件(如瓷件)和金屬附屬檔案(如鋼腳、鐵帽、法蘭等)用膠合劑膠合或機械卡裝而成。絕緣子在電力系統中套用很廣,一般屬於外絕緣,在大氣條件下工作。架空輸電線路、發電廠和變電所的母線和各種電氣設備的外部帶電導體均須用絕緣子支持，並使之與大地（或接地物）或其他有電位差的導體絕緣。
分類
1.絕緣子通常分為可擊穿型和不可擊穿型。
2.按結構可分為柱式（支柱）絕緣子、懸式絕緣子、防污型絕緣子和套管絕緣子。
3.按套用場合又分為線路絕緣子和電站、電器絕緣子。其中用於線路的可擊穿型絕緣子有針式、蝶形、盤形懸式，不可擊穿型有橫擔和棒形懸式。用於電站、電器的可擊穿型絕緣子有針式支柱、空心支柱和套管，不可擊穿型有棒形支柱和容器瓷套。
4.架空線路中所用絕緣子，常用的有針式絕緣子、蝶式絕緣子、懸式絕緣子、瓷橫擔、棒式絕緣子和拉緊絕緣子等。
5.現在常用的絕緣子有：陶瓷絕緣子，玻璃鋼絕緣子，合成絕緣子，半導體絕緣子。
性能 絕緣子的基本性能包括電氣、機械和熱性能。此外，還有耐環境和耐老化等性能。當絕緣子電壓等級提高時，其尺寸和重量也相應增加，但電氣和機械性能並不按比例提高，耐熱急變性能下降。因此，電壓等級高的絕緣子製造起來比較困難。
①電氣性能：沿著絕緣表面發生的破壞性放電稱為閃絡，閃絡特性是絕緣子的主要電氣性能。對於不同電壓等級，絕緣子的耐受電壓要求各不相同，其指標有工頻乾、濕耐壓、雷電衝擊耐壓、雷電衝擊截波耐壓、操作衝擊耐壓等。為避免在運行中擊穿，絕緣子的擊穿電壓高於閃絡電壓。在出廠試驗中，可擊穿型的瓷絕緣子一般經過火花試驗，即加高壓使絕緣表面發生頻繁的火花，維持一定時間，看是否被擊穿。某些絕緣子還需經過電暈試驗，無線電干擾試驗，局部放電試驗和介質損耗試驗等。高海拔地區絕緣子，因空氣密度下降而使電氣強度下降，因此，其耐受電壓換算到標準大氣條件時應相應提高。污穢絕緣子受潮時的閃絡電壓大大低於其乾、濕閃絡電壓,因此,污穢地區須加強絕緣或採用耐污型絕緣子，其爬電比距（爬電距與額定電壓之比值）應較正常型高。直流絕緣子與交流絕緣子相比較，其電場分布較差，又有吸附污粒和電解作用,閃絡電壓較低,一般要求有特殊的結構設計和更大的爬電距離。
②機械性能：絕緣子在運行中常受到導線的重力和張力、風力、覆冰重量、絕緣子自重、導線振動、設備操作機械力、短路電動力、地震和其他機械力的作用。有關標準對機械性能規定有嚴格的要求。
③熱性能：戶外絕緣子要求有耐受溫度急變的能力。例如瓷絕緣子要求經幾次冷熱循環而不開裂。絕緣套管因有電流通過，其零部件和絕緣件的溫升以及容許短時電流值均須符合有關標準的規定。
維護管理
絕緣子絕緣子清掃
在潮濕天氣情況下，髒污的絕緣子易發生閃絡放電，所以必須清掃乾淨，恢復原有絕緣水平。一般地區一年
清掃一次，污穢區每年清掃兩次（霧季前進行一次）。
1、停電清掃
停電清掃就是線上路停電以後工人登桿用抹布擦拭。如擦不淨時，可用濕布擦，也可以用洗滌劑擦洗，如果還擦洗不淨時，則應更換絕緣子或換合成絕緣子。
2、不停電清掃
一般是利用裝有毛刷或綁以棉紗的絕緣桿，在運行線路上擦絕緣子。所使用絕緣桿的電氣性能及有效長度、人與帶電部分的距離，都應符合相應電壓等級的規定，操作時必須有專人監護。
3、帶電水沖洗
大水沖和小水沖兩種方法。沖洗用水、操作桿有效長度、人與帶電部距離等必須符合業規程要求。
種類及用途
用於架空線路的絕緣子稱做線路絕緣子.在電站用於支持母線或隔離刀閘的絕緣子稱做電站支柱絕緣子。套管的作用是使電器設備內部的帶電端子和外部系統相連或者是使室內的帶電端子和室外系統相連。瓷套類電站絕緣子的作用是作為電樂互感器、電流互感器或避雷器等設備的容器及絕緣護套。絕緣子的另一個種類是電纜端頭.通過它將電纜和架空線路相連。
根據用途的不同.線路絕緣子又可細分為幾種不同的類型。在桿塔上用於修掛架空導線的線路絕緣子稱做懸式絕緣子。線上路的始、末端，線路轉彎處以及共他部位，需承受導線張力的絕緣子稱做耐張絕緣子。懸式絕緣子和耐張絕緣子都是固定在與塔柱相連的塔臂上.它們的結構和形狀可能一樣，差別僅是懸掛方式和作用的不同，懸式絕緣子是垂直懸掛或V形懸掛.耐張絕緣子是水平懸掛.對耐張絕緣子的機械強度要求較高，往往採用多串並聯的方式。在城區為了減少線路走廊，架空線路常採用橫擔絕緣子，橫擔絕緣子同時起絕緣和橫擔的作用。
按採用的絕緣材料劃分，絕緣子可分為電瓷、玻璃和父合絕緣子三大類。複合絕緣子又名合成絕緣子.也稱為有機絕緣子或非瓷絕緣子.電瓷和玻璃絕緣子由無機材料製作，甩瓷絕緣子已有100餘年的使用歷史.玻璃絕緣子的使川歷史也有70多年.複合絕緣子的歷史較短.20世紀70年代才成功用千電力系統外絕緣。半導體釉絕緣子是一種特殊形式的電瓷絕緣子，它是在普通電瓷絕緣子表面塗一層半導體袖.主要用於污穢地區。

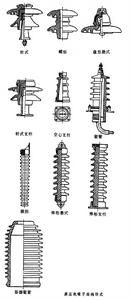

按絕緣子的具體結構劃分.可分為線路絕緣子和電站絕緣子兩大類。線路絕緣子分為懸式絕緣子、針式絕緣子、橫擔絕緣子等幾類，懸式絕緣子又分為盤形懸式絕緣子和棒形懸式絕緣子。電站絕緣子可分為支柱絕緣子、瓷套和套管等幾類。
1、懸式絕緣子
懸式絕緣子分為盤形懸式絕緣子和棒形懸式絕緣子兩大類。
盤形懸式絕緣子由鐵相(可鍛鑄鐵)、鋼腳(低碳鋼)和瓷件(或鋼化玻璃)組成。金具和絕緣件之間用水泥膠合.棒形懸式絕絳子的絕繪部件有電瓷和夏分材44兩大類.棒形懸式絕緣子的優點是結構簡單.絕緣部件屬於不可擊穿型，不必檢測零值。
2、針式絕緣子
線路針式絕緣子主要用於6-10kV的配電線路.它的頂部有一線槽.導線可固定線上槽.20-35kV線路也有用針式絕緣子的，但一不內由於老化率高.尺寸較大.已逐漸被懸式絕緣子取代。
3、橫擔絕緣子
橫擔絕緣子的材料主要有電瓷和複合材料兩大類。電瓷橫擔絕緣子是棒形的瓷件.安裝在電桿上支撐導線.既起到導線對地絕緣的作用.又起到橫擔的作用.當電壓等級較高時，對橫擔絕緣子的機械強度要求高。

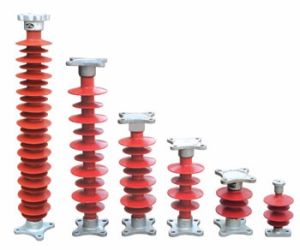

4、電站支柱絕緣子
電站支柱絕緣子用作導電體和接地體之間的絕緣和機械固定連線.如母線或隔離開關的支柱絕緣子等。它山實心瓷柱和上、一F金屬附屬檔案通過水泥膠裝組成.
5、瓷套
用作電器內絕緣的容器，如電流互感器的瓷套、斷路器的瓷套等。對瓷套外絕緣的要求和對支柱絕緣子外絕緣的要求是一致的.都對傘W.結構有較高的要求.要求它們有較高的耐污閃和耐雨閃能力。一般說來，瓷套的外掛都較粗.陌著外徑的增加.絕緣子的耐污閃能力和耐甫閃能力都會下降.因此對瓷套外絕緣的電儀強度。
6、套管
套管是將載流導線引人變服器或斷路器等電氣設備的金屬箱內或母線穿過牆壁時的引線絕緣.套管是一種典型的電場具有強垂直介質表面分量的絕緣結構它表面的電壓分布極不均勻.在中間法蘭邊緣處電場十分集中，很易從此處開始暈及淆閃放電。套管的絕緣材料以往都是採用電瓷材料.近年來出現了採用複合材料的套管，由於用作外絕緣的矽橡膠材料有很強的耐污閃能力.所以複合套管白使用量增加很快。發展勢頭看好。有更高的要求.特別是電流互感器的瓷套.山於它的結構形狀是上細下粗.傘裙間更容易被雨水橋接.耐雨閃能力較低，因此對此問題必須給予足夠的往意。
遺傳學意義
絕緣子（英語：insulator）是真核生物基因組的調控元件之一，亦為一種邊界元件。功能為阻止臨近調控元件，對它所界定基因的啟動子其增強或者阻遏的作用。[3]它對增強子的抑制作用具有極性，即只對處於其所在邊界另一側的增強子有抑制作用，而並不能抑制與其處於同一結構域的增強子。絕緣子的活性可能與CTCF蛋白密切相關。
絕緣子的作用是有方向性的，這是在果蠅實驗中發現的。果蠅(D．melanogaster)的黃色基因座y上插入轉座子gypsy後，會造成有些組織中的y基因失活，但有些組織中y基因仍然有活性，其原因在於轉座子gypsy的一端有一個絕緣子序列。當gypsy在基因座的不同位置上插入時，對基因的活性有不同的效應。這是因為y基因的活性受4個增強子調控，當絕緣子正好插在啟動子的上游時，就在翅肩(wingblade)和軀體上皮(bodycuticle)組織中阻斷基因的活化(來自上游的增強子)，但不阻斷在剛毛(bristles)和跗足(farsalclaws)組織中y基因的表達(來自下游的增強子)。
由於有些增強子位於啟動子上游，有些位於下游，所以絕緣子的效應並不取決於絕緣子同啟動子的相對位置。因此，對絕緣子效應的方向性的原因還沒有真正弄清楚。已發現有兩個基因座以反式活化方式影響絕緣子的功能。基因S2J(Hw)編碼的核蛋白識別絕緣子，絕緣子同其結合後才有絕緣作用。當該基因突變後，儘管y基因座中插入了絕緣子，但失去了絕緣作用，y在所有組織中都表達。另一個基因座是mod(mdg4)，該基因發生突變後，其效應正好與Su(Hw)相反，即這些突變型都增強了絕緣作用，使絕緣子的絕緣效應不再有方向性而得到擴展，也就是阻斷了上游和下游兩側的增強子的效應。有一種解釋認為先是Su(Hw)同絕緣子DNA結合後，使絕緣子有絕緣效應。mod(mdg4)同Su(Hw)結合，使絕緣子失去絕緣效應；突變的mod(mdg4)不能同Su(Hw)結合，於是絕緣子又增強了絕緣作用。
