絕緣子串指兩個或多個絕緣子元件組合在一起,柔性懸掛導線的組件。絕緣子串是帶有固定和運行需要的保護裝置,用於懸掛導線並使導線與桿塔和大地絕緣。 使用在輸電線路中的絕緣子串,由於桿塔結構、絕緣子結構型式、導線大小和每相子導 線的根數以及電壓等級的不同,使絕緣子串的組裝型式有所不同。但歸納起來可分為懸垂絕緣子串和耐張絕緣子串兩大類。

懸垂絕緣子串

懸垂絕緣子串只適用於直線桿塔 (或耐張桿塔的跳線) 中,圖2-7是單聯懸垂絕緣子 串。正常運行情況下,它只承受導線及附加的垂直荷重和風荷載,在事故斷線情況下,要承 受導線的斷線張力。所以懸垂絕緣子串要同時滿足這兩個條件。

由於垂直荷重的不同,所以每相懸垂絕緣子串 可能用單串、雙串或多串的不同組裝型式。單聯懸 垂絕緣子串圖如圖2-7所示。使用單聯絕緣子串有 許多優點: ①所需要的金具和絕緣子數量較少,所 以費用較低; ②相應的破損率也較少,更換、維護 及檢修所需的費用也同時降低; ③由於閃絡機率與 絕緣子數量和串的數量成正比,絕緣子數量減少, 使閃絡機率也就較低。然而單聯絕緣子串一旦在串 中出現破損絕緣子時,其可靠性較低。一般在檔距 較大、受力較為嚴重以及重要跨越處,可採用雙聯 或多聯絕緣子串,雙聯絕緣子串組裝圖如圖2-8所 示。採用雙聯絕緣子串後,會使串長增加,相對於 桿塔高度降低0.3~1m。所以,一般多採用單聯懸 垂絕緣子串,如圖2-7所示。只有當垂直荷重較大, 單串強度不能滿足時,或在重要跨越處,才有必要 使用雙聯或多聯絕緣子串。有時,在山區當懸垂角 不能滿足要求時,還採用雙聯雙線夾。

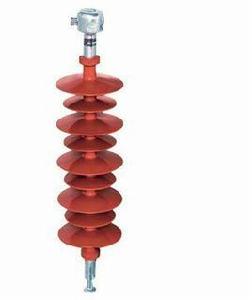

絕緣子串 絕緣子串

耐張絕緣子串

耐張絕緣子串受力情況與懸垂絕緣子串完全不同,在正常運行情況下,懸垂絕緣子串只承受垂直荷重不承受導線張力,而耐張絕緣子串恰恰相反,它主要承受導線的全部水平張 力。

與懸垂絕緣子串一樣,當每串所需絕緣 子聯數確定之後,就要選好掛線點的方法。 因為掛線點是絕緣子串受力較為集中的地方,因此我們要選擇結構簡單、轉動靈活、 施工方便、受力清晰的掛線方式。正因為如 此,架空輸電線路的掛線方式雖然很多,但 通常所用的主要一點掛線方 式和兩點掛線方式兩種。這兩種掛線方式由於上下、左右都可以自由轉動,所以這種掛線結構既適合於轉角的變化,又適合於導線向下傾角的需 要。

V形絕緣子串

V形絕緣子組裝型式有多種,V形絕緣子串是常見的一種。採用這種V 形絕緣子串具有下列優點:

(1) 能限制絕緣子串搖擺,從而減小塔頭尺寸;

(2) 可以縮小線路走廊,從而減少林區的樹木砍伐寬度,也可改善山區邊坡的開挖;

(3) 可以減少修建線路時購收走廊所花費的資金,從而起到節省投資的目的。

然而在另一方面,使用V形絕緣子串後,將使絕緣子需要量增加一倍。因此,V形絕緣 子串一般用在桿塔視窗受到限制的酒杯型、 門型、貓頭型的中相導線。若用在邊相時, 使邊相橫擔要加長,反而不經濟,所以使用 V形絕緣子串前要作綜合技術經濟比較。當 對舊線路改造或在升壓線路上,使用V形絕 緣子串較為適合。

鏈狀形絕緣子串

隨著輸電線路的電壓等級的不斷提高,當今還出現一種鏈狀形的絕緣子串的桿塔,如圖 2-15所示。其絕緣子串既起到絕緣作用,又代替桿塔橫擔,它省略了複雜的鋼結構橫擔。若 用合成絕緣子替代橫擔,它還具有質量輕、運輸輕便、存放地方小、施工方便等優點,作為高壓輸電線路的桿塔,尤其作事故搶修用的桿塔是很適合的。我國500kV緊湊型線路中也有用這種塔型。

絕緣子串 絕緣子串

因絕緣子串是柔性組合構件,不能承受壓力,所以當用鏈狀形絕緣子串作這種桿塔時, 也同樣應不使絕緣子串承受壓力。

金具

在輸電線路中,用於連線桿塔,拉線,導線 (或避雷線) 和絕緣子等所用的金屬零件統稱為金具。送電線路中的金具主要有懸垂線夾、耐張線夾、導線連線金具、保護導線 (或避 雷線) 的保護金具以及拉線金具、接續金具等。這裡只簡要概述與絕緣子串有關的懸垂線 夾、耐張線夾、絕緣子串掛線零件等。

懸垂線夾

懸垂線夾的作用是握著導線 (避雷線),並與懸垂絕緣子串連線,將導線 (或避雷線) 懸掛在空間。懸垂線夾在正常時應能承受檔距內的全部垂直荷重,並線上路正常運行和斷線 情況下不允許導線線上夾內滑動或脫離絕緣子串。因此懸垂線夾必須滿足兩個條件,一是在 正常運行時線夾應能承受導線的最大綜合荷重,二是線夾對導線必須有一定的握著力。所以 有必要討論一下這兩種受力情況。

耐張線夾

導線耐張線夾一般分為兩類,第一類用螺栓壓緊導線的方法固定,因而稱為螺栓型線夾。這種線夾對導線只承受導線的全部張力,而不需要傳導電流。這種線夾對導線的握著力應不小於導線計算破斷力的90%。螺栓形耐張線夾主要有 ND型和NDL型兩類,其中字母N表示耐張,L表示螺栓式,D表示倒裝式。這種螺栓型耐張線夾主要用於小截面的導線。

第二類是壓縮型耐張線夾。這類線夾又有兩種,一種是液壓型,另一種是爆壓型。如 NY—800/100是一種液壓型耐張線夾。其中N表示耐張,Y表示液壓型,數字是指適用導線的截面尺寸,其中分子是代表適用導線的鋁截面面積 ,分母是鋼芯截面面積標稱尺寸。

連線金具

絕緣子串 絕緣子串

連線金具分為專用連線金具和通用連線金具兩種, 前者是指直接用來連線絕緣子的,所以其連線部位的 尺寸應與絕緣子的鋼帽、鋼腳尺寸相配合,如球窩形 絕緣子用球頭掛環、碗頭掛板相連線,而槽型絕緣子 則要用直角掛板和直角掛環等相連線。圖2-6是絕緣子 串專用的連線金具——球頭掛環和碗頭掛板。以上這些金具只能用於與絕緣子直接相連的部 位,而不能作其他用途,所以叫做專用連線金具。
