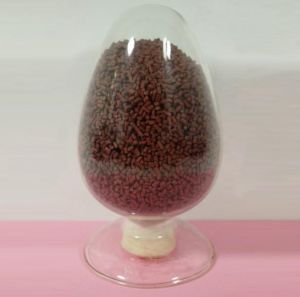

理性性質
物理性質
紅磷熔點(℃)：590(4357kPa)
相對密度（水=1）：2.20
相對蒸氣密度（空氣=1）：4.77

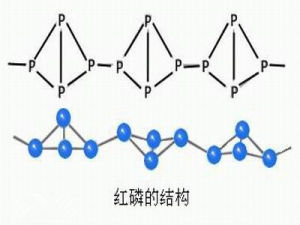

分子式：P或(P)n
分子量：123.90
飽和蒸氣壓(kPa)：4357(590℃)
引燃溫度(℃)：260
爆炸下限%(V/V)：48～64mg/m3
化學性質

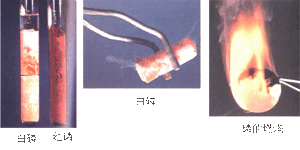

在416℃時赤磷升華，它的蒸氣冷卻後變成白磷。加熱至200℃則著火燃燒生成五氧化二磷（五氧化二磷是不存在的物質，僅存在二聚體十氧化四磷），在有氯環境中加熱時亦會燃燒，赤磷都易與鹵素化合，生成三鹵化磷或五鹵化磷。遇氯酸鉀、高錳酸鉀、過氧化物和其他氧化劑時可引起猛烈爆炸。

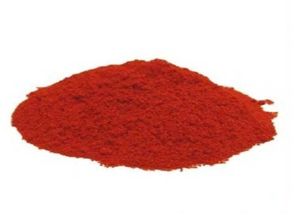

易燃、無毒、純淨的赤磷臭，在暗處不發磷光。
製備方法
紅磷即2Ca3(PO4)2+6SiO2+10C=6CaSiO3+P4+10CO（還原法製備單質磷)其反應機理至今尚有不同見解：
酸性氧化物置換歷程：
2Ca3(PO4)2+6SiO2=6CaSiO3+P4O10
P4O10+10C=P4+10CO
一氧化碳還原歷程：
2Ca3(PO4)2+10CO=6CaO+10CO2+P4
10CO2+10C=20CO
磷化物生成歷程：
10Ca3(PO4)2+80C=10Ca3P2+80CO]
3Ca3(PO4)2+5Ca3P2=24CaO+8P4
2、將磷礦石在高溫下，用碳還原生成磷蒸氣，經冷凝後製得黃磷。
還原反應在高爐內進行時稱為高爐法；在電爐內進行時稱為電爐法。用電爐法生產黃磷有產品質量好，勞動生產率高，生產成本低的優點，時下國內外普遍採用電爐法生產，而且電爐向大型化發展。
電爐法將磷礦石、焦炭和矽石分別破碎至規定粒度，然後按規定比例混合，混合料在密閉的三相電爐中於1400～1500℃高溫下熔融進行還原反應，生成的磷蒸氣經冷凝塔冷卻，凝聚成液滴，與機械雜質一起進人塔底集磷槽中，即得粗磷。將粗磷在精製鍋中用蒸汽加熱、攪拌、澄清後，純磷沉積在鍋底。放入黃磷池，冷卻成型後，製得黃磷成品。其
4Ca5F(PO4)3+21SiO2+30C→3P4↑+30CO↑+SiF4↑+20CaSiO3
集磷槽底的磷泥定期取出，作回收磷用。從冷凝塔出來的尾氣含一氧化碳80%～90%，可用作燃料，也可供制甲酸或草酸用。爐渣定期排出，供制水泥、磚和礦渣棉等建築材料。磷鐵(含21%～22%P,63%～73%Fe)定期排出，供冶金工業用。
3、轉化法(密閉鋼鍋裝置)
將黃磷加入密閉的鑄鐵鍋或鋼鍋中，在隔絕空氣下用煤氣或電加熱稍低於420℃下保持數小時進行轉化而成赤磷，冷卻後轉化鍋中的物料為暗紅色至紫色的固體，此時尚含微量黃磷，經粉碎後，用稀燒鹼溶液煮沸把黃磷除去，然後用濕法過篩。在迴轉過濾機中過濾和洗滌，經真空乾燥，製得赤磷成品。其反應：
P4[隔絕空氣加熱]→P4
轉化法(球磨機轉化器裝置)在加入黃磷之前，球磨機先用惰性氣體置換，在溫度達180～190℃之前，轉化器與水封相連，約需2h，除去所有的水蒸氣。然後在密封條件下，使黃磷升溫至270℃，歷時約20h。此時即開始放熱反應，在4h內將溫度升到290℃。當放熱終止後，重新加熱使溫度升到360℃，歷時約5h。赤磷中含黃磷低於0.1%，待冷卻後用稀燒鹼溶液煮沸除去。然後加入1%氧化鎂使赤磷穩定。經過濾、水洗、真空乾燥，製得赤磷成品。其反應：
P4[隔絕空氣加熱]→P4
注意事項
危險性
紅磷燃爆危險：該品易燃。
急救措施
皮膚接觸：脫去污染的衣著，用肥皂水和清水徹底沖洗皮膚。
眼睛接觸：提起眼瞼，用流動清水或生理鹽水沖洗。就醫。
吸入：迅速脫離現場至空氣新鮮處。保持呼吸道通暢。如呼吸困難，給輸氧。如呼吸停止，立即進行人工呼吸。就醫。
食入：飲足量溫水，催吐。就醫。
消防措施
危險特性：遇明火、高熱、摩擦、撞擊有引起燃燒的危險。與溴混合能發生燃燒。與大多數氧化劑如氯酸鹽、硝酸鹽、高氯酸鹽或高錳酸鹽等組成爆炸性能十分敏感的自爆性混合物。燃燒時放出有毒的刺激性煙霧。
有害燃燒產物：氧化磷、磷烷。
滅火方法：小火可用乾燥砂土悶熄。大火用水滅火。待火熄滅後，須用濕沙土覆蓋，以防復燃。清理時須注意防範，以免灼傷。
泄漏應急處理
應急處理：隔離泄漏污染區，限制出入。切斷火源。建議應急處理人員戴防塵面具（全面罩），不要直接接觸泄漏物。
小量泄漏：用潮濕的沙或泥土覆蓋，收集於乾燥、潔淨、有蓋的容器中。倒至空曠的地方，乾燥後即自行燃燒。
大量泄漏：用水潤濕，然後使用無火花工具收集回收或運至廢物處理場所處置。
儲存
操作注意事項：密閉操作，局部排風。操作人員必須經過專門培訓，嚴格遵守操作規程。建議操作人員佩戴自吸過濾式防塵口罩，戴化學安全防護眼鏡。遠離火種、熱源，工作場所嚴禁吸菸。使用防爆型的通風系統和設備。避免產生粉塵。避免與氧化劑、鹵素、鹵化物接觸。搬運時要輕裝輕卸，防止包裝及容器損壞。禁止震動、撞擊和摩擦。配備相應品種和數量的消防器材及泄漏應急處理設備。倒空的容器可能殘留有害物。
儲存注意事項：儲存於陰涼、通風的庫房。遠離火種、熱源。庫溫不超過32℃，相對濕度不超過80%。應與氧化劑、鹵素、鹵化物等分開存放，切忌混儲。採用防爆型照明、通風設施。禁止使用易產生火花的機械設備和工具。儲區應備有合適的材料收容泄漏物。禁止震動、撞擊和摩擦。
運輸
危規號：41001
UN編號：1338]
包裝標誌：易燃固體
包裝類別：Ⅲ類包裝
包裝方法：金屬容器外堅固木箱；螺紋口玻璃瓶、鐵蓋壓口玻璃瓶、塑膠瓶或金屬桶（罐）外普通木箱。
運輸注意事項：運輸時運輸車輛應配備相應品種和數量的消防器材及泄漏應急處理設備。裝運本品的車輛排氣管須有阻火裝置。運輸過程中要確保容器不泄漏、不倒塌、不墜落、不損壞。嚴禁與氧化劑、鹵素、鹵化物、等混裝混運。運輸途中應防曝曬、雨淋，防高溫。中途停留時應遠離火種、熱源。車輛運輸完畢應進行徹底清掃。鐵路運輸時要禁止溜放。
套用
2、磷有黃磷和赤磷之分。農藥生產上採用黃磷(亦稱白磷)，它是製備一切含磷農藥中間體的起始原料，與硫反應得到五硫化二磷，與氯反應得到三氯化磷，進而可得一系列其他含磷中間體。此外，黃磷主要用於生產磷酸，少量用於生產赤磷和五氧化二磷，軍事上用於製造燃燒彈、信號彈等，也用於生產磷鐵合金以及醫藥、有機原料等行業。
3、用於製備半導體化合物及用作半導體材料摻雜劑。本品可用於阻燃聚烴類、聚苯乙烯、聚酯、尼龍、聚碳酸酯、聚甲醛、環氧樹脂、不飽和樹脂、橡膠、紡織品等。而對聚對苯二甲酸乙二醇酯、聚碳酸酯以及酚醛樹脂等含氧高聚物的阻燃尤為有效。與其他磷系阻燃劑相比，相同質量的紅磷能產生更多的磷酸，磷酸即可覆蓋於被阻燃材料表面，又可在材料表面加速脫水碳化，形成液膜和碳層可將外部的氧，揮發性可燃物和熱與內部的高聚物基質隔開而使燃燒中斷。由於紅磷在達到同樣的阻燃要求時用量較小，而且紅磷的熔點高，溶解性差，因而以紅磷阻燃的高聚物的某些物理性能比用一般阻燃劑製得的同類高聚物要好。紅磷與鹵系阻燃劑並用，可提高阻燃效率。
4、用於製造煙火，以及磷化鋁、五氧化二磷、三氯化磷等。是生產有機磷農藥的原料。冶金工業用於製造磷青銅片。還用於輕金屬的脫酸及製藥。
