磁導計

英文：permeameter

磁化開磁路材料試樣(即試樣本身未形成閉合磁路)的裝置。用以配合其他磁測量儀器測量材料的磁特性。分中場磁導計和強場磁導計兩種。

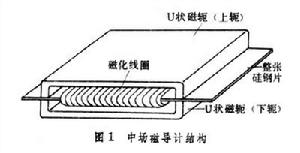

中場磁導計：用於磁化開磁路軟磁材料試樣，又稱軟磁磁導計。其結構見圖1。

材料試樣夾在兩U狀磁軛之間,並穿過均勻分布的磁化線圈。磁軛由矽鋼片疊制而成。用中場磁導計代替愛潑斯坦儀測量矽鋼片等的磁特性和鐵損,無需剪裁,可節省大量試樣材料，並能方便地裝入和取出試樣。較簡單的中場磁導計只使用一個U狀磁軛,試樣可採用更小尺寸的切片（見矽鋼片磁特性測量）。

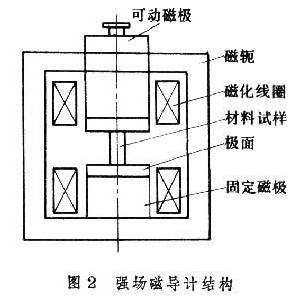

強場磁導計　用於磁化永磁材料（即硬磁材料）試樣。又稱永磁磁導計。由於永磁材料在測量與磁化時要求有很強而集中的磁場，且永磁材料試樣多是開路形式，故專門製造了這種磁導計。強場磁導計由磁極、磁軛、磁化線圈等構成（圖2），試樣夾在可動磁極與固定磁極之間。為使磁化磁場集中在試樣上，須使磁軛消耗的磁化安匝儘量少，因此磁軛通常採用磁導率高的材料，並且截面較大，製作時要求有較高的工藝水平。磁化線圈由直流電源供電，其容量可滿足產生足夠大的飽和磁場強度Hm的需要。Hm一般取被測材料內稟矯頑力Hcj的3～5倍,電源的穩定度應保證在1分鐘內變化不超過0.1％。
為快速檢驗和分選永磁材料，常採用對稱雙軛磁導計結構。它的兩個U狀磁軛完全對稱，4個磁化線圈完全相同，並串聯在一起。未放入試樣時，左右兩氣隙內的磁通相等，中間氣隙內的磁通為零。在一邊氣隙中放入試樣後，磁路平衡被破壞，中間氣隙記憶體在有正比於試樣磁化強度的磁通。作用於試樣的磁場強度，可在另一邊氣隙內測得。如在一邊氣隙內放入標準試樣，則可對放在另一邊氣隙中的試樣進行分選。
