愛潑斯坦儀
正文

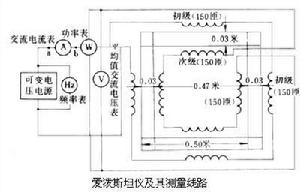

用於測量矽鋼片低頻磁特性的專用磁測量儀器。又稱愛潑斯坦方圈。1900年由德國工程師J.愛潑斯坦發明。愛潑斯坦儀由 4個結構完全相同的矩形截面螺線管組成。每個螺線管上均勻纏繞兩個線圈，裡層線圈為次級，外層線圈為初級。4個初級線圈和4個次級線圈分別串聯。愛潑斯坦儀有0.25m和0.50m兩種，分別適用於重量為1kg和10kg的兩種試樣。以10kg的試樣為例,每個螺管線圈的初級與次級的總匝數都是600,被測試樣取自大張矽鋼片，單個樣條的尺寸為0.5ｘ0.03m，取數條共重10kg的試樣，其中一半沿矽鋼片的輾軋方向取制，另一半沿垂直輾軋方向取制。試樣疊成如圖
所示的方圈狀，四角處採用對接方式。測量時,接入交流電流表A、平均值電壓表V、功率表W及頻率表Hz。功率表的電壓圈與電壓表均接到次級。這樣，功率表的讀數中不包括初級線圈的銅損。若測量試樣的交流磁化曲線（即磁通密度-磁場強度曲線）,由電流表讀數I、初級線圈匝數N1及試樣磁路長度L，可計算出磁場強度值H，H=N1I/L。如I為有效值，則H也是有效值；如I為最大值,則H 也是最大值。由平均值電壓表讀數尃,頻率值ƒ及試樣等效截面積S，可計算出試樣的最大磁通密度值Bm，Bm=尃/4ƒN2S。將電源的電壓調到不同數值,可得到不同的磁場強度及相應的磁通密度值，由此可畫出試樣的交流磁化曲線。而不同磁通密度下的鐵損值，可由功率表的讀數扣除電壓表和功率表電壓圈的損耗後得到。由此所測得的材料磁特性，是材料的平均性能。
