一、實驗目的
二、實驗內容
掌握測量方法，做好測量前的準備工作，測量給定的照相物鏡的節點、入瞳D和相對孔徑。
三、實驗原理
1．照相物鏡節點的測量原理

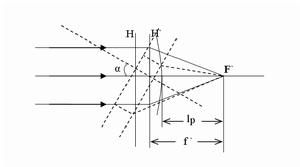

照相物鏡節點特性。由圖（3－1）可知；當其物鏡架的轉動軸與被測物鏡象方節點重合時，照相物鏡轉動的一定的角度（ 以內）時，其成像的位置不變。故只要在光具座上測出照相物鏡的焦距f`和後截距l`p。則節點N`,(H``)的位置可確定。
《照相物鏡參數的測量》圖3－1
2． 照相物鏡入瞳D的測量原理

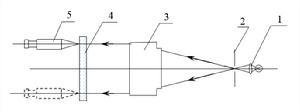

由圖（3－2）所示，在被測照相物鏡3的焦平面上安排一個小孔光欄2聚光系統1，照相小孔2，則由被測物鏡射出平行光束，其寬度相當與入射光瞳D，利用測量顯微鏡5，測出在毛玻璃4上亮斑直徑即入射光瞳D的直徑數。
《照相物鏡參數的測量》圖3－2
四、實驗設備
五、實驗步驟
1．節點測量裝置如圖3－3
《照相物鏡參數的測量》圖3－3
（1） 首先將光具座上的平行光管，節點調節架，測量顯微鏡，待測照相物鏡，調整到基本同軸
（2） 調節“節點調節架與測量顯微鏡的相對位置及轉動節點調節架”。看到測顯視場中經照相物鏡所成平行管分劃的象是否有橫向移動，直到其象清晰無移動時為止。
（3） 測量出照相物鏡焦距f`。從而確定F`的位置。
（4） 調節測量顯微鏡的位置到觀察到照相物鏡後表面則其後截距l`p即可測出；
（5） 根據f `和l`p就可確定N`（節點）的位置。
3． 照相物鏡入瞳D的測量步驟
（1） 首先將光源1和小孔光欄2調整到正確位置，即使光源經過透鏡準確的會聚到光欄小孔上。
（2） 將被測照相物鏡3安置到上述光路中。時光欄小孔正好處在該物鏡後焦面上。可藉助毛玻璃屏4前後移動觀察亮斑大小的變化，調整被測物鏡的位置到毛玻璃屏上亮斑大小無變化為止。
（3） 利用顯微鏡5測出上述亮斑直徑即被測照相物鏡的入瞳D的大小。
4． 照相物鏡相對孔徑的測量
照相物鏡相對孔徑定義為入瞳D與焦距f `之比。
（1） 故利用實驗一焦距測量的方法。即測量照相物鏡的焦距f `。
（2） 利用上述照相物鏡入瞳的測量方法。測得入瞳D。則：相對孔徑＝D/f `即可求出。
六、思考題
1．照相物鏡有哪幾個基點？請作圖表示。
