MZDA1490是指邁特光學 MZDA1490系列產品，MZDA1490系列高對比度同軸照明連續變倍單筒視頻顯微鏡。主要適用範圍：晶圓、晶片、LCD等反射率較低的微小物體觀察、分析、檢測及一般物體高清晰成像觀察、分析，特別適合於高端研究用。

邁特光學 MZDA1490系列高對比度同軸照明連續變倍單筒視頻顯微鏡包括MZDA1490BC（雙目）、MZDA1490BTC（三目），此系列是同軸照明顯微鏡中的高級產品，獨創的成像和照明光學系統設計，使它有更好的對比度和景深，能同時進行視頻顯示和雙目目視觀察，目視觀察成正像。適用於反射物體的觀察和檢測，特別適合LCD、平面印刷品和其它低反射率平面物品的檢測。

MZDA1490

MZDA1490

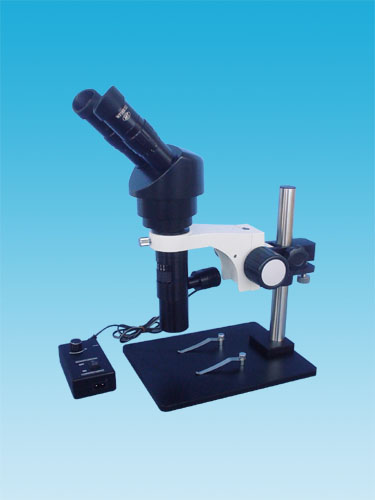

MZDA1490系列高對比度同軸照明連續變倍單筒視頻顯微鏡（晶圓、晶片、LCD製造專業設備）
主要技術規格：

● 同時進行目視與視頻觀察，觀察像與被觀察物方位一致，成正像，選購相應接頭，可接CCD(CMOS)攝像頭，數位相機，膠捲相機
● 標準目視總放大倍率14X~90X，1.4X~9X連續變倍鏡體，WF10X/22平場目鏡，工作距離 103mm
● 配2X附加物鏡和30X目鏡，最大倍率540X
● 長壽命，環保型各種波長超強LED同軸照明
● 雙目鏡筒傾斜45°
● 雙目視度調節±6屈光度
● 瞳距調節範圍53~ 75mm
● 調焦範圍：手輪調焦 50mm，圓立柱高 242mm
● 支架與主機配合尺寸Φ 45mm
● WF10X/22、SWF15X、SWF20X、SWF30X四種倍率目鏡及0.7X、2X附加物鏡可配
● CCD接頭有0.3X、0.5X、1X可以配接
主要優點： 高對比度，清晰度不低於國際同類機型，價格只有國際同類機型的50%-70%，成正象，有雙目及三目機型。能看清包括LCD、晶片、晶圓等幾乎一切物體。
主要適用範圍：晶圓、晶片、LCD等反射率較低的微小物體觀察、分析、檢測及一般物體高清晰成像觀察、分析。特別適合於高端研究用。

產品標準配置表

產品配置

產品標準配置表：

部件名稱

主機

特殊底座

WF10X/22目鏡

MLC1000LED同軸照明光源

眼罩

數量

1

1

2

1

2

備註

支架配合尺寸Φ45mm

其它配置機型示例：

MZDA1490

MZDA1490

ZDA1490BTC+SD11+SF10+C1.0+CCD+S7650

80X目視觀察積體電路效果圖

光學參數

(1). 雙目目視觀察

目鏡

附加物鏡

主機

加0.7X附加物鏡

加2X附加物鏡

10X/Φ22

總放大倍率

14X~90X

9.8X~63X

28X~180X

視場範圍(mm)

Φ15.7~Φ2.44

Φ22.4~Φ3.5

Φ7.86~Φ1.22

15X/Φ17

總放大倍率

21X~135X

14.7X~94.5X

42X~270X

視場範圍(mm)

Φ12.14~Φ1.89

Φ17.35~Φ2.7

Φ6.07~Φ0.94

20X/Φ14

總放大倍率

28X~180X

19.6X~126X

56X~360X

視場範圍(mm)

Φ10~Φ1.56

Φ14.29~Φ2.22

Φ5~Φ0.78

30X/Φ9

總放大倍率

42X~270X

29.4X~189X

84X~540X

視場範圍(mm)

Φ6.43~Φ1

Φ9.18~Φ1.43

Φ3.21~Φ0.5

工作距離（mm）

103

145

35

變倍主體連續變倍範圍1.4X～9X

註：a. 總放大倍率=目鏡放大倍率×變倍主體放大倍率×附加物鏡放大倍率
例如：配10X目鏡，變倍主體變倍環刻度位於3 位置，選配2X附加物鏡
則總放大倍率=10 × 3 × 2=60X
b.視場範圍=目鏡視場直徑÷變倍主體放大倍率÷附加物鏡（無附加物鏡時為1）
例如：配10X目鏡，變倍主體變倍環刻度位於3 位置，無附加物鏡
視場範圍=22÷3÷1=Φ7.33mm
(2). 視頻顯示

附加物鏡

CCD接頭

0.5X

1X

主機
（無附加物鏡）

總光學放大倍率

0.7X~4.5X

總光學放大倍率

1.4X~9X

視場範圍(mm)

5.14X6.86~0.8X1.07

視場範圍(mm)

2.57X3.43~0.4X0.53

工作距離(mm)

103

0.7X

總光學放大倍率

0.49X~3.15X

總光學放大倍率

0.98X~6.3X

視場範圍(mm)

7.35X9.8~1.14X1.52

視場範圍(mm)

3.67X4.9~0.57X0.76

工作距離(mm)

145

2X

總光學放大倍率

1.4X~9X

總光學放大倍率

2.8X~18X

視場範圍(mm)

2.57X3.43~0.4X0.53

視場範圍(mm)

1.29X1.71~0.2X0.27

工作距離(mm)

35

變倍主體連續變倍範圍1.4X～9X

註：a.視場範圍是以1/3"CCD攝像頭計算。
b.視頻放大倍率=總光學放大倍率×數字放大倍率
總光學放大倍率=CCD接頭倍率×附加物鏡倍率×變倍主體放大倍率
例如：CCD接頭為1X，無附加物鏡（此時乘數為1），變倍主體變倍環刻度位於2 位置，
則 總光學放大倍率=1×1×2=2X
數字放大倍率=顯示器的顯示屏對角線尺寸÷CCD攝像頭靶面對角線尺寸
CCD攝像頭靶面對角線尺寸：
1/3” CCD：6mm； 1/2” CCD：8mm； 2/3” CCD：11mm.
例如：
14” 監視器配1/3” CCD攝像頭的數字放大倍率=14×25.4÷6=59.27
17” 監視器配1/3” CCD攝像頭的數字放大倍率=17×25.4÷6=71.97

可選附屬檔案

CCD接頭、數位相機接頭和顯微攝影裝置：

MZDA1490

型號名稱：C0.5、C1.0 CCD接頭， DT01數位相機接頭、PT01顯微攝影裝置
說明：CCD接頭、DT01數位相機接頭、PT01顯微攝影裝置與三目觀察頭配合使用可進行視頻顯示、數碼照相、顯微攝影。選用0.5X或1.0X CCD接頭可改變視頻顯示的總倍率。

CCD接頭+攝影裝置

CDM1.0 1X帶測微尺CCD接頭：

MZDA1490

型號名稱：CDM1.01X帶測微尺CCD接頭
說明：內含0.1mm/格十字測微尺，測微尺與被觀察物同時顯示於顯示屏，可直接進行長度測量，通過軟體可進行高精度長度測量。
安裝：將此部件擰進CCD接頭上端螺紋，CCD攝像頭直接擰進此部件上端的C型接口。

CDM1.0使用示例MZDA1490

CDM1.0 1X帶測微尺CCD接頭

C1.0+CDM1.0+CCD

目鏡、分劃目鏡及測微尺

MZDA1490

10X廣角目鏡WF10X/22（FNΦ 22mm ）
15X廣角目鏡SWF15X （FNΦ 17mm ）
20X廣角目鏡SWF20X （FNΦ 14mm ）
30X廣角目鏡SWF30X （FNΦ 9mm ）

目鏡

MZDA1490

10X分劃目鏡SWH10X-CM0.1XY（0.1mm /格）
15X分劃目鏡SWF15X-CM0.05XY（0.05mm /格）
20X分劃目鏡SWF20X-CM0.05XY（0.05mm /格）

分劃目鏡

MZDA1490

一字測微尺CML0.01（0.01mm/格）
十字不帶刻度分劃板CM
十字水平帶刻度分劃板CM0.1X（0.1mm/格）CM0.05X（0.05mm/格）
十字垂直水平帶刻度分劃板CM0.1XY（0.1mm/格）CM0.05XY（0.05mm/格）
格線板CMS0.2（0.2mm/格）CMS0.5（0.5mm/格）

測微尺

附加物鏡：

MZDA1490

型號名稱：0.7X附加物鏡DA-W0.7，2X附加物鏡DA-W2.0
說明：選用附加物鏡，可改變總的放大倍率和工作距離，有0.7X，2X兩種規格可選。
0.7X附加物鏡DA-W0.7 工作距離：145mm，
2X附加物鏡DA-W2.0 工作距離：35mm

附加物鏡


載物台：

MZDA1490

型號名稱：S10086機械式載物台
說明：·將被觀察物置於機械載物台上，方便於XY方向移動標本，易於找圖象
·X方向移動範圍100mm
Y方向移動範圍86mm

S10086
