概述
望遠鏡物鏡物鏡是顯微鏡最重要的光學部件,利用光線使被檢物體第一次成象,因而直接關係和影響成象的質量和各項光學技術參數,是衡量一台顯微鏡質量的首要標準。
物鏡的結構複雜,製作精密,由於對象差的校正,金屬的物鏡筒內由相隔一定距離並被固定的透鏡組組合而成.物鏡有許多具體的要求,如合軸,齊焦。
現代顯微物鏡已達到高度完善,其數值孔徑已接近極限,視場中心的解析度與理論值之區別已微乎其微.但繼續增大顯微物鏡視場與提高視場邊緣成象質量的可能性仍然存在,這種研究工作,至今仍在進行。
齊焦既是在鏡檢時,當用某一倍率的物鏡觀察圖象清晰後,在轉換另一倍率的物鏡時,其成象亦應基本清晰,而且象的中心偏離也應該在一定的範圍內,也就是合軸程度.齊焦性能的優劣和合軸程度的高低是顯微鏡質量的一個重要標誌,它是與物鏡的本身質量和物鏡轉換器的精度有關。
與寬光束有關的象差是球差、慧差以及位置色差;與視場有關的象差是象散、場曲、畸變以及倍率包差。
顯微物鏡與目鏡在參於成象這點上是有區別的.物鏡是顯微鏡最複雜和最重要的部分,在寬光束中工作(孔徑大),但這些光束與光軸的傾角較小(視場小);目鏡在窄光束中工作,但其傾角大(視場大).當計算物鏡與目鏡,在消除象差上有很大差別。
顯微物鏡是一消球差系統.這意味著:就軸上的一對共軛點而言,消除了球差並且實現了正弦條件時,每一物鏡僅有兩個這種消球差點.因此,物體與象的計算位置的任何改變均導致象差變大。裝在鏡筒下端的鏇轉器上，一般有3－4個物鏡，其中最短的刻有“10×”符號的為低倍鏡，較長的刻有“40×”符號的為高倍鏡，最長的刻有“100×”符號的為油鏡，此外，在高倍鏡和油鏡上還常加有一圈不同顏色的線，以示區別。
類型
(1)按顯微鏡鏡筒長度(以mm計):透射光用160鏡筒,帶0.17mm厚或更厚的蓋玻片;反射光用190鏡筒,不帶蓋玻片;透射光與反射光用鏡筒,筒長無限大。
(2)按浸法特徵:非浸式(乾式)、浸式(油浸、水浸、甘油浸及其它浸法)。
(3)按光學裝置:透射式、反射式以及折反射式。
(4)按數值孔徑和放大倍數:低倍(NA≤0.2與β≤10X),中倍(NA≤0.65與β≤40X),高倍(NA＞0.65與β＞40X)。
(5)按校正象差的情況不同,通常分為消色差物鏡,半復消色差物鏡,復消色差物鏡,平視場消色差物鏡,平視場復消色差物鏡和單色物鏡。

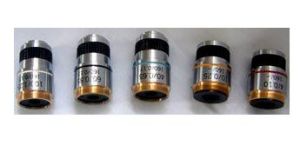

消色差物鏡1.消色差物鏡 (achromatic) 是較常見的一種物鏡（表1-1），由若干組曲面半徑不同的一正一負膠合透鏡組成，只能矯正光譜線中紅光和藍光的軸向色差。同時校正了軸上點球差和近軸點慧差，這種物鏡不能消除二級光譜，只校正黃、綠波區的球差、色差，未消除剩餘色差和其他波區的球差、色差，並且像場彎曲仍很大，也就是說，只能得到視場中間範圍清晰的像。使用時宜以黃綠光作照明光源，或在光程中插入黃綠色濾光片。 此類物鏡結構簡單，經濟實用，常和福根目鏡、校正目鏡配合使用，被廣泛地套用在中、低倍顯微鏡上。在黑白照相時，可採用綠色濾色片減少殘餘的軸向色差，獲得對比度好的相片。
2.復消色差物鏡（Apochromatic）由多組特殊光學玻璃和熒石製成的高級透鏡組組合而成。將紅、藍、黃光校正了軸向色差，消除了二級光譜，因此像質很好，但鏡片多、加工和裝校都較困難。色差的校正在可見光的全部波區。若加入藍色或黃色濾光片效果更佳。它是顯微鏡中最優良的物鏡，對球面差、色差都有較好的校正，適用於高倍放大。但仍需與補償目鏡配合使用，以消除殘餘色差。
3.平面消色差物鏡(Plana chromatic)採用多鏡片組合的複雜光學結構，較好地校正像散和像場彎曲，使整個視場都能顯示清晰，適用於顯微攝影。該物鏡對球差和色差的校正仍限於黃綠波區，且還存在剩餘色差。
4.平面復消色差物鏡(PF, Planapochromat)除進一步作像場彎曲校正外，其它像差校正程度均與復消色差物鏡相同，使映像清晰、平坦；但結構複雜，製造困難。
5.半復消色差物鏡(Halfapochromatic)部分鏡片用熒石製成，故又稱熒石物鏡，性能比消色差物鏡好，價格比復消色差物鏡便宜。校正像差程度介於消色差與復消色差兩種物鏡之間，但其它光學性質都與後者相近；價格低廉，最好與補償目鏡配合使用。
參數
物鏡物鏡主要參數包括：放大倍數、數值孔徑和工作距離。
①、放大倍數是指眼睛看到像的大小與對應標本大小的比值。它指的是長度的比值而不是面積的比值。例：放大倍數為100×，指的是長度是1μm的標本，放大後像的長度是100μm，要是以面積計算，則放大了10,000倍。顯微鏡的總放大倍數等於物鏡和目鏡放大倍數的乘積。
②、數值孔徑也叫鏡口率，簡寫NA 或A，是物鏡和聚光器的主要參數，與顯微鏡的分辨力成正比。乾燥物鏡的數值孔徑為0.05-0.95，油浸物鏡（香柏油）的數值孔徑為1.25。
③、工作距離是指當所觀察的標本最清楚時物鏡的前端透鏡下面到標本的蓋玻片上面的距離。物鏡的工作距離與物鏡的焦距有關，物鏡的焦距越長，放大倍數越低，其工作距離越長。例：10倍物鏡上標有10/0.25和160/0.17，其中10為物鏡的放大倍數；0.25為數值孔徑；160為鏡筒長度（單位mm）；0.17為蓋玻片的標準厚度（單位 mm）。10倍物鏡有效工作距離為6.5mm，40倍物鏡有效工作距離為0.48mm 。
顯微物鏡是顯微鏡光學系統的主要組成部分，其主要性能參數是數值孔徑和倍率。
為了分辨物體的細微結構並確保最佳成像質量，除一定要在設計該物鏡時所規定的機械筒長下使用外，還應有儘可能大的數值孔徑，且其放大率須與數值孔徑相適應。
顯微物鏡有折射式、反射式和折反式三類，但絕大多數實用的物鏡是折射式的。折射式顯微物鏡又根據其校正像差的情況不同，分為消色差物鏡、復消色差物鏡和平視場物鏡三大類。
性質
物鏡1.放大倍數：物鏡的放大倍數，是指物鏡線上長度上放大實物倍數的能力指標。有兩種表示方法，一種是直接在物鏡上刻度出如8×、10×、45×等；另一種則是在物鏡上刻度出該物鏡的焦距f，焦距越短，放大倍數越高。前一種物鏡放大倍數公式為M物=L/f物，L是光學鏡筒長度，L值在設計時是很準確的，但實際套用時，因不好量度，常用機械鏡筒長度。機械鏡筒長度是指從顯微鏡目鏡接口處之直線距離。每一物鏡上都用數字標明了機械鏡筒長度。
2.鏡筒長度： 鏡筒長度是指物鏡底面到目鏡頂面的距離。由於物鏡的像差是依據一定位置的映像來校正的，因此物鏡一定要在規定的機械鏡筒長度上使用，一般顯微鏡的機械鏡筒長度多為160mm、170mm、190mm。金相顯微鏡在攝影時，由於放大倍數不同，映像投射距離變化很大，因此，優良的物鏡的像差是按任意鏡筒長度校正的，即在無限長範圍內，物鏡像差均已校正。
3.數值孔徑：數值孔徑表征物鏡的聚光能力，是物鏡的重要性質之一，通常以“NA”表示。物鏡的數值孔徑大小決定了物鏡的分辨能力（鑑別）及有效放大倍數。根據理論推導得出：NA=nsinθ增大物鏡的數值孔徑有兩個途徑：
（1） 增大透鏡的直徑或減小物鏡的焦距即設計短焦距的物鏡，以增大孔徑半角θ。但此法會導致像差增加及製造困難，一般不採用。實際上sinθ的最大值只能達到0.95。
（2） 增大物鏡與觀察物之間的折射率n。干係物鏡是以空氣為介質的，折射率n=1，一般用於低倍物鏡。油系物鏡常以松柏油（n=1.515，NA=1.4）、α-壹代溴萘（n=1.658，NA=1.60）為介質，用於高倍物鏡。油物鏡的數值孔徑此時可達1.30~1.40，其放大倍數可達100~140倍。但干係物鏡不能隨便用油作為介質。
物鏡的最小數值孔徑系列、參數、色圈及標誌

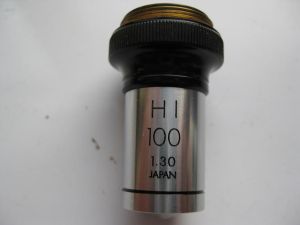

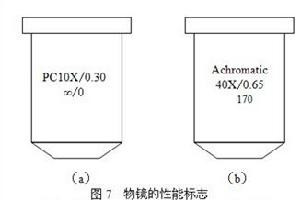

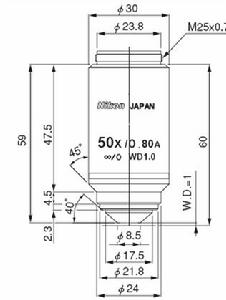

4.物鏡的標記：在物鏡外殼上刻有不同的標記浸液記號、物鏡類別、放大率、數值孔徑、機械筒長度、蓋玻片厚度。油：表示浸液為松柏油；100×/1.25：表示物鏡放大率為100倍，數值孔徑1.25；160/0：表示機械鏡筒長度為160mm；“0”表示無蓋玻片。有些物鏡刻有160/-：表示機械鏡筒長度為160mm。“-”表示可有可無蓋玻片。在物鏡上刻有色圈表示物鏡的放大率。高倍物鏡通常都為油浸系，油鏡頭用“油”（或OiI，ÖL，HL）或外殼塗一黑圈來表示。
5.物鏡的鑑別能力：顯微鏡的鑑別能力主要決定於物鏡。物鏡的鑑別能力可分為平面和垂直鑑別能力。物鏡（objective lens） 物鏡是決定光學顯微鏡基本性能及功能的最重要的光學單元。因此，為了滿足各種需求和套用，我們研製出了有著最佳光學性能和功能（這對光學顯微鏡而言也是最重要的性能和功能）的物鏡，推出了能滿足不同使用目的多種物鏡產品。基本上物鏡是按照用途、觀察方法、倍率、性能（像差校正）等進行分類。其中，按照像差校正來分類的是顯微鏡物鏡特有的分類方法。
分類
按照用途分類
物鏡光學顯微鏡的用途大致分為“生物用”和“工業用”兩大類。物鏡也可以按照這兩種用途，劃分為“生物用”物鏡和“工業用”物鏡。在生物用途中，一般是將生物標本放置在載玻片上，並從上面用蓋玻片遮蓋固定。由於生物用物鏡需要透過蓋玻片觀察樣本，所以採用了考慮到蓋玻片的厚度（一般為0.17 mm）的光學系統設計。而在工業用途中，一般是在金屬礦物切片、半導體晶圓和電子零部件等標本沒有被遮蓋的狀態下進行觀察的。所以，工業用物鏡採用了物鏡前端和標本之間沒有蓋玻片狀態的最佳光學系統設計。
按照觀察方法分類
根據光學顯微鏡的用途開發出了各種觀察方法，也開發出了對應這些觀察方法的專用物鏡。可以按照觀察方法劃分物鏡。例如，“反射暗視場用物鏡（內部透鏡的周圍有環狀照明光路）”、“微分干涉用物鏡（減少透鏡內部失真，最佳化了與微分干涉稜鏡的光學特性組合）”、“螢光用物鏡（改善了近紫外線領域的透射率）”、“偏振光用物鏡（極大程度減少了透鏡的內部失真）”和“相位差用物鏡（內置相位板）”等。
按照倍率分類
光學顯微鏡是在稱為物鏡轉換器的裝置上安裝了多個物鏡。這樣，只要轉動物鏡轉換器就可以把低倍率切換到高倍率，輕鬆完成倍率變換。所以一般是在物鏡轉換器上安裝一組不同倍率的物鏡。為此，物鏡的產品陣容由低倍率（5×、10×）、中倍率（20×、50×）和高倍率（100×）物鏡構成。其中，特別是在高倍率產品中，為了得到高清晰成像，我們推出了在物鏡的前端與標本之間填充合成油、水等折射率高的專用液體的液浸物鏡。另外，還推出了用於特殊用途的超低倍率（1.25×、2.5×）和超高倍率（150×）物鏡等。
像差校正和物鏡的分類
按照色差校正分類（等級）根據軸色差（縱向色差）校正的程度，可以分為消色差、半消色差（Fluorite）、復消色差3個等級。產品陣容也按照普通級別到高級別排序，價格不同。
在軸色差校正中，校正了C線（紅：656.3 nm）和F線（藍：486.1 nm）2種顏色的物鏡稱為消色差透鏡（Achromat）。紅藍2色以外的光線（一般以紫色的g線為對象：435.8 nm）在離開焦平面的面上聚焦，這個g線稱為2級光譜。色差校正範圍達到這個2級光譜的物鏡稱為復消色差透鏡（Apochromat）。也就是說，復消色差透鏡是對3色（C線、F線、g線）進行軸色差校正的物鏡。下圖以波像差表示了消色差透鏡和復消色差透鏡在色差校正上的不同。由此圖可以看出，與消色差透鏡相比，復消色差透鏡可以在更廣的波長範圍內校正色差。
色差校正的比較（消色差透鏡和復消色差透鏡）
另一方面，該2級光譜（g線）的色差校正程度，被設定在消色差透鏡和復消色差透鏡的中間的物鏡，稱為半消色差透鏡（或稱Fluorite）。
顯微鏡物鏡的光學系統設計中，一般來說N.A.越大，或者倍率越大，2級光譜的軸色差校正就越難。不僅如此，由於軸色差以外的各種像差以及正弦條件都必須校正，所以難度更大。為此，越是高倍率的復消色差物鏡，就需要越多的像差校正透鏡，甚至有使用了超過15枚透鏡的物鏡。為了精確的校正2級光譜，有效的做法是將2級光譜色散較少的“異常色散玻璃”用於透鏡組中效果較強的凸透鏡。該異常色散玻璃的代表是螢石（CaF2），雖然螢石的加工比較困難，但是長久以來一直被用於復消色差透鏡。最近開發出了異常色散性與螢石非常接近的光學玻璃，加工性也得到了改善，逐漸取代螢石成為主流。
按照場曲校正分類在顯微鏡的使用中，照片拍攝和電視攝像機的拍攝越來越普通，對鮮明的全視場影像的要求也越來越多。因此，能精確校正場曲的平面（Plan）物鏡逐漸成為主流。在校正場曲時，需要將光學系統的匹茲堡（Petzval）曲率設計為0，而倍率越高的物鏡其校正越難（難以與其他各種像差校正並存）。被校正過的物鏡上，前端的鏡片組為較強凹下形狀，而後端的鏡片組的構成也為強凹下形狀，這是透鏡類型上的特徵。
作用
物鏡物鏡的作用是將標本作第一次放大，它是決定顯微鏡性能的最重要的部件——分辨力的高低。
分辨力也叫解析度或分辨本領。分辨力的大小是用分辨距離（所能分辨開的兩個物點間的最小距離）的數值來表示的。在明視距離（25cm）之處，正常人眼所能看清相距0.073mm的兩個物點，這個0.073mm的數值，即為正常人眼的分辨距離。顯微鏡的分辨距離越小，即表示它的分辨力越高，也就是表示它的性能越好。
顯微鏡的分辨力的大小由物鏡的分辨力來決定的，而物鏡的分辨力又是由它的數值孔徑和照明光線的波長決定的。
當用普通的中央照明法（使光線均勻地透過標本的明視照明法）時，顯微鏡的分辨距離為d=0.61λ/NA式中d——物鏡的分辨距離，單位 nm。 λ——照明光線波長，單位 nm。 NA ——物鏡的數值孔徑，例如油浸物鏡的數值孔徑為1.25，可見光波長範圍為400—700nm ，取其平均波長550 nm，則d=270 nm，約等於照明光線波長一半。一般地，用可見光照明的顯微鏡分辨力的極限是0.2μm。
