簡介

無線數據卡為筆記本用戶提供了方便快捷的互連網服務，但無線數據卡在工作時如果其輻射雜散指標過高將會影響到網路安全及其他用戶和設備。在分析禁止原理的基礎上，採用禁止措施來抑制無線數據卡輻射雜散，通過測試，驗證了該措施的有效性。

隨著筆記本用戶的日益增多，用戶對無線上網產生了極大的需求。無線數據卡能為筆記本用戶提供方便快捷的互連網服務。在國內外，凡要入網的無線數據卡都要做輻射雜散的測試以確保其對網路及其他用戶和設備的安全。

抑制輻射雜散的最佳方法是重新對PCB進行布局，但實際情況是此時的產品已設計定型亟待上市，重新修改PCB、投板，會增大生產成本，錯失商機。因此研究無線數據卡輻射雜散的抑制具有一定的實際意義。

2011年3月3日，歐委會發布公告，決定終止對我輸歐無線數據卡產品的反傾銷和反補貼調查。此前，歐委會於1月25日終止了該案保障措施調查。商務部進出口公平貿易局負責人就此發表談話，對歐委會的正確決定表示讚賞。

研究

其輻射雜散抑制方法研究

一、雜散抑制原理
目前對無線數據卡輻射雜散的抑制，除了修改PCB外，另一種有效的方法就是對數據卡進行禁止。禁止在非常大程度上能降低輻射雜散的發射電平，非常好地抑制輻射雜散；和重新修改的PCB相比，其成本低，周期短，實現方法比較簡單。無線數據卡工作在複雜的電磁環境中，要對其做到有效的禁止，首先需對禁止的原理作簡單的介紹。禁止按照其原理可分為電場禁止、磁場禁止和電磁場禁止。

1、電場禁止原理

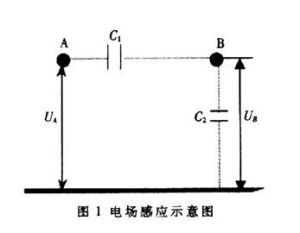

為方便分析，不妨把電場感應看成是分布電容間的耦合。圖1為電場感應示意圖。

其中干擾源A和受感應物B的電位分別為UA和UB，那么UA和UB間的關係為：

式中，C1為A、B之間的分布電容，C2為受感應物B的對地電容。由此可見，插入禁止板後，新造就了兩個分布電容C3和C4，其中C3被禁止板短路到地，他不會對B點的電場感應產生影響。而實際上受感應物B的對地和對禁止板的分布電容C2和C4處於並聯的位置上(因為禁止板是接地的)。這樣，受感應物B的感應電壓UB’應當是A點電壓被A、B之間的剩餘電容C1’和並聯電容C2和c4的分壓，即：

由於C1’遠小於未禁止時的C1值，故UB’值要遠小於未禁止時的UB值。

2、磁場禁止原理
磁場禁止通常是對直流或甚低頻磁場進行禁止，其效果比對電場禁止和電磁場禁止要差得多，因此磁場禁止是個棘手的問題。磁場禁止主要依賴於高導磁材料所具有的低磁阻，對磁通起著分路的作用，使得禁止體內部的磁場大大減弱。

3、電磁場禁止原理
電磁場禁止是利用禁止體阻止電磁場在空間傳播的一種措施。和電場禁止、磁場禁止原理不同，電磁禁止體對電磁波的衰減主要基於電磁波的反射和電磁波的吸收兩種方式。

在電磁場禁止中主要用禁止效能來衡量電磁禁止效果。禁止效能是電磁波經過禁止物時能量被衰減的量。禁止效能一般隨頻率、禁止物的形狀和材料、禁止中測量的位置、電磁波的種類、電磁波的入射及極化方向的變化因素變動。通常以S表示禁止效能，以HO(EO)表示入射的電磁場強度，而以H1(E1)表示經過禁止物後的電磁場強度，則電場的禁止效能為：

此外，當電磁波穿過所有金屬物時，通常有兩種類型的損耗，一是吸收損耗，一是反射損耗。

其中，P為吸收損耗。R為反射損耗，C為正或負的修正項；當P大於15dB時，C可忽略不計，C是由禁止體內反射波所引起的。式(3)中的各項能視為相對於銅材料的電導率σ，和磁導率μ，頻率f(Hz)及所存在的各種物理參數的函式。表1為各種禁止材料的電特性。吸收損耗P不僅取決於σ、μ和f，而且也取決於禁止材料的厚度d(cm)：

禁止體的反射損耗不僅和材料本身的特性(電導率、磁導率)有關，而且還取決於源的電磁性能和禁止體到源之間的距離r(cm)。

無線數據卡常規的測試輻射雜散的方法是將它直接插到筆記本中，然後用無線通信綜合測試儀呼叫來測試，以模擬網路環境。輻射雜散的測試環境如圖5所示。

二、禁止設計及結果分析
1、禁止設計
在分析禁止原理的基礎上，給出實際中無線數據卡禁止設計。考慮到無線數據卡工作在複雜電磁環境中，要對上述三種場做到有效禁止，必須兼顧各自的特點。實際中選用一款工作頻段為GSN900MHz的無線數據卡，禁止板到數據卡核心晶片(如：基帶處理晶片，射頻晶片)的距離r為0．5～1．5mm，計算可得r〈〈λ／2π，因此數據卡可將耦合電容C1’做得非常小，使得最後的分壓值UB’遠小於未禁止時的UB值，從而起到良好的電場禁止和隔離。禁止板材料選用高導電率、高導磁率的金屬(如坡莫合金)。採用全封閉的金屬禁止罩(全封閉是為了達到最佳禁止效果)。數據卡的核心晶片不要貼近金屬禁止罩。要留有距離r，儘量減少通過數據卡的磁通。根據實際經驗，金屬禁止罩壁厚一般為距離r的20％~40％，並要確保接地良好。這樣就完成了一款無線數據卡的禁止設計。

2、無線數據卡輻射雜散測試方法

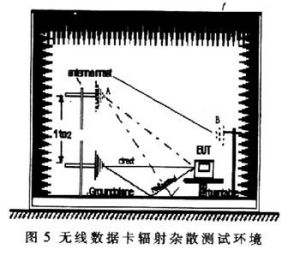

無線數據卡常規的測試輻射雜散的方法是將他直接插到筆記本中，然後用無線通信綜合測試儀呼叫來測試，以模擬網路環境。輻射雜散的測試環境如圖5所示。
在微波暗室中，將被測無線數據卡插到筆記本中放到轉台上，關閉暗室的門，和外界的環境完全螢幕蔽隔開．自呼叫天線B對被測件發起呼叫，呼叫成功後，由接收天線A開始接收EUT發出的雜散信號，天線A能接收30M～1000MHz的所有電磁信號，他將接收到的所有信號傳給頻譜儀。頻譜儀會保持峰值。當接收天線開始工作後，EUT所在的轉台就開始工作，在轉台轉動的過程中接收天線不斷地將接收到的數據刷新，並保持峰值。在EUT旋轉一周后，接收天線A要升高lm再測試一遍，因為剛開始時的位置和轉台上的EUT相同高(距地面1m)，考慮到接收到的電渡會有地面的反射，而產生多徑效應，將接收天線升高到2m後就只有直射電波了，最後將兩次轉動後的總峰值顯示出來，即最終的結果。

3、禁止前後的效果比較
將設計好的金屬禁止盒加到一款實際的GSM無線數據卡上，按照上述輻射雜散測試方法，能得到數據卡禁止前後的輻射雜散實際測量值。中能看出在未加禁止措施前，數據卡在100MHz、166MHz、232MHz、300MHz四個頻點上出現比較大的雜散，輻射雜散指標不合格。數據卡加禁止措施後測試結果，能清晰地看到這幾個雜散點被抑制掉了，此時的測試結果顯示輻射雜散指標合格。這個點是無線數據卡的工作頻點，非雜散點。

目前國內外各大無線數據卡提供商都在採取各種措施提高其產品的性能指標，以便更好地服務於用戶。數據卡的輻射雜散指標是衡量數據卡產品合格和否的一個重要指標，由以上測試結果能得出，禁止是一種有效抑制數據卡輻射雜散的方法，在實際設計中具有一定的指導意義。

發展趨勢

無線數據卡推動3G發展移動辦公漸入佳境
2005年“無線移動辦公”從一個概念，升級為商務人士、外出旅遊者、運動員、地質工作者等移動用戶實實在在的套用體驗，不過耕讀偶人將此時的“無線移動辦公”戲稱為“咖啡館裡的區域網路”，意思是說只有咖啡廳等商務休閒辦公場所的無線網路接入才能夠滿足用戶真正需求。
由於傳統的網路服務商提供的網路服務只局限於“有線”接入，而2G移動網路只能提供230kbps的窄帶接入，技術和環境的雙重因素，無線寬頻更多的是一種應急服務而不能實現全民套用。而真正的無線移動辦公是在TD-SCDMA部署後，電信專家李世鶴指出，3G最大特色在於豐富的數據業務，媲美家用固定寬頻的高速率為數據業務提供了支撐，可激發用戶使用興趣和新業務開發。
3G最根本的是豐富數據套用和增值業務，包括在手機電視、視頻通話等業務。　TD-SCDMA論壇代理秘書長王靜表示，數據卡套用是TD早期商用很重要的一環，有助於廣大用戶逐漸接受和習慣於使用各種數據業務，推動中國3G快速發展。

2008年春天中國移動TD-SCDMA首批上市的3G終端中，除了備受關注的新3G手機，中興MU318無線數據卡的出現拉開新一代的無線數據卡的序幕。

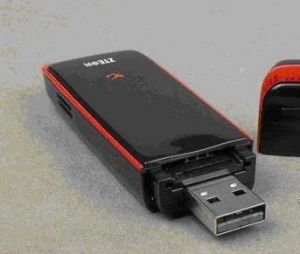

作為TD-SCDMA首批推出的無線數據卡，中興MU318無線數據卡，最大下行傳輸速率達384Kbps、最大上行傳輸速率達128Kbps和70-90Kbps的平均業務速率相比，TD數據卡的下載速度是其4倍以上。從飛機場到酒店，從咖啡館到計程車，從辦公桌到會議廳，商務人士所需的移動辦公，在無線數據卡超高網速的保障下得以輕鬆實現。

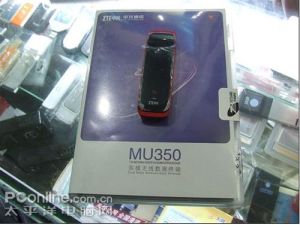

根據廣東移動2008年數據顯示，在奧運前後TD數據卡在廣東各門市普遍熱銷，深圳部分網點一度出現斷貨現象，而深圳TD數據卡銷量居全國各TD城市之首。在推出了MU3183G無線上網卡，取得不錯的市場反應之後，在2008年10月份的中國國際通信展上，中興通信乘勝追擊推出另一款3G無線上網卡——MU350。

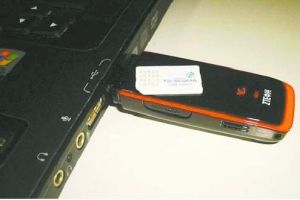

MU350支持TD-HSDPA/EDGE高速數據傳輸，除了能夠隨時隨地提供無線接入服務之外還能打電話、發簡訊，同時MU350還是一個64MB的隨身碟，以及一個MicroSD卡讀卡器。並且它安裝簡單，攜帶方便，特別適合經常外出出差的的商務人士使用。其上網下載速度達2.8Mbps，實測下載速度為400KB/s，比家裡的寬頻還要快，用戶完全能夠享受到高速“網上衝浪”的感覺。
“我喜歡它的原因是使用方便、速度快、覆蓋範圍廣”，陳誠合上筆記本電腦對記者說，“每次出差總是很匆忙，每個月在各個城市飛來飛去，很多時候客戶郵件、公司會議需要在飛機場、計程車、甚至在客戶辦公室處理。”
陳誠是一個網際網路公司行銷負責人，大部分時間是在不同的城市工作，移動無線寬頻配置是非常有必要。隨著移動無線相關服務和設備價格逐步降低，無線數據卡被越來越多普通工薪層接受。
數據卡代理商張先生表示，前來購買3G無線數據卡的多是中青年。“最好的時候一個月可以售出幾百套”張先生介紹說，現在他出售的3G網無線數據卡的資費統一標準為100元2000兆/月和200元5000兆/月兩種，就設備而言中興MU350銷量最高，“很多用戶來到點名就要買中興MU350卡”。
最近，據傳中國移動正在和部分PC廠商洽談，計畫在兩個月內將中國移動的3G數據業務引入目前比較成熟的“上網本”市場，多家重量級的PC廠商都會加入這個計畫。專家分析認為，這實際是中國移動向TD晶片商、筆記本電腦晶片商和筆記本電腦廠商釋放的積極信號，這似乎也標誌著TD高速網卡很可能成為部分筆記本電腦的標準配置。
