基本簡介

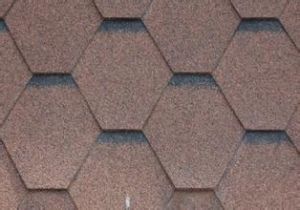

瀝青瓦是套用於建築屋面防水的一種新型的屋面材料。瀝青瓦的使用範圍並不是只用於別墅，它可以用於只要能滿足施工要求的：水泥屋面厚度不低於100mm，木結構屋面不低於30mm的任何建築，除了具備瓦所有功能外，它還有一個特點就是特別是能適合坡度0-90度的屋面和任何形狀的屋面。演進歷史
基本簡介

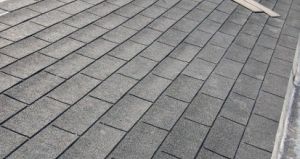

瀝青瓦二十世紀八十年代中期，天津、武漢引進了多功能改性瀝青卷材生產線，也能生產瀝青瓦，但市場未拓展。二十世紀末，上海等沿海城市，推廣“平改坡”，彩色瀝青瓦成了首選屋面材料。這不僅改變了城市景觀，而且改善了屋面的排水與隔熱性能。
二十一世紀初，瀝青瓦的生產與使用在中國有了發展。上海、江陰等地有一部分生產瀝青瓦的企業引進生產線或部分設備，但大部分企業是在生產改性瀝青卷材生產線改造後生產的瀝青瓦，年產量約在2500~3000萬平方米（施工面積）。由於瀝青瓦美觀、質輕、防水性能好，易於運輸、安裝等特點，在上海、浙江、江蘇、山東、遼寧等省市得到大面積的推廣使用，甚至中國內陸地區新疆、內蒙古、黑龍江等省、自治區也採用瀝青瓦作居住建築的屋面材料，並有部分出口俄羅斯、韓國等。彩色瀝青瓦成為二十世紀末、二十一世紀初我國屋面材料的“新寵”。用途一是城市“平改坡”工程，沿海城市上海、杭州等地使用量較大；二是城市居民小區住宅坡屋面；三是別墅與豪宅的坡屋面。
優缺點

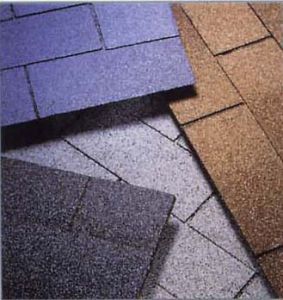

瀝青瓦優點方面：第一，造型多樣，適用範圍廣。第二，隔熱、保溫。第三，屋頂承重輕，安全可靠。第四，施工簡便，綜合成本低。第五，經久耐用，無破碎之憂。第六，造型多樣，色彩豐富。
瀝青瓦缺點方面：第一，瀝青瓦易老化。到2009年2月為止，在美國，瀝青瓦壽命一般也只有十幾年。第二，瀝青瓦採用粘結加釘子的鋪蓋方法。在木板屋面上粘結瀝青瓦再輔以釘子尚能承受一定的風力，但在現澆混凝土屋面上由於釘釘困難主要依靠粘結，往往粘結不牢或膠水失效，一遇較大的風力，就會被吹落。第三，瀝青瓦阻燃性差。但是要對瀝青瓦產品進行區分常常很難，因為到2009年2月為止，製造商不肯公開相關的技術信息。
施工工藝
瀝青瓦施工工藝步驟十分重要不同類型的屋面建築結構，施工工藝流程也是不同的，並且在施工的過程中，所需要的注意點也是不同的，瀝青瓦是一種適用於不同類型屋面建築結構的一種柔性屋面瓦片，並且施工工藝特別簡單，與同時代的屋面瓦片相比，瀝青瓦所具有的優勢，是其他瓦片所不及的。
瀝青瓦施工工藝步驟十分重要，對日後建築物的影響有很大的影響：1、為了確保瀝青瓦產品鋪設整齊，符合要求，在鋪設前應在被鋪層上彈線，垂直方向的中心線與到脊垂直，並處於屋面中心，垂直方向的每一條線之間的距離，三垂片型為167mm，四垂片型為125mm。第一條水平線要彈在距離檐口333mm處，其他水平彈線之間的間隔為142mm，在實際施工時，可作少量調整，但間距不能大於142mm，每一張彩色瀝青瓦頂部要同所彈的水平線吻合。
2、在第一層瀝青瓦氈瓦鋪設前，先要鋪設初始層（檐口處應設定檐口滴板），初始層瓦由瀝青瓦油氈瓦去掉瓦裙切割而成，初始層尚屋面的坡底處直接鋪設，有粘接膠的一面朝上，並偏向檐口處，與屋面接觸的面塗抹瀝青膠，並用屋面釘固定在屋面上。
3、在屋面山牆、女兒牆及突出屋面的煙筒等形成的陰角處，在鋪釘瀝青瓦油氈瓦前，需在陰角兩側鋪設防水卷材，其寬度為每側不小於250mm。山牆泛水瀝青油氈瓦收頭處，採用金屬壓條固定，壓條上口採用密封材料封口。
4、天溝防水應首先在天溝處鋪墊一層寬度為800mm以上的改性瀝青防水卷材，在此基礎上再鋪設瀝青油氈瓦。
5、對於屋面與垂直牆的交接，也可採用踏步泛水，在兩面交接處先裝邊長為200mm×200mm彎折成直角的金屬泛水，100mm搭接在屋面彩色瀝青油氈瓦初始層上並固定，另外100mm鋪貼到牆面，然後外鋪第一屋彩色瀝青油氈瓦，正好將其屋面部分全部覆蓋，接著再鋪第二層金屬泛水及第二屋彩色瀝青油氈瓦，依次類推，在垂直牆面上再用長200mm，500mm寬的一邊伸入牆體並用瀝青膠或水泥沙漿密封。
6、對於設有老虎窗的坡屋面，老虎窗屋面與主屋面交接縫右採用單邊搭接天溝方法鋪設；老虎窗四周牆面與主屋面交接處可用前述的踏步泛水及金屬泛水或女兒牆泛水方法鋪設。
7、對於伸出屋面的污水管和通風管道，管道周圍的找平層應做成圓錐台，管道和找平層間應留凹槽，並嵌填密封材料，管道四周增設附加層，並用合成高分子材料做成泛水圈，包在管道外壁粘合，泛水圈上口用金屬箍箍緊，管道與泛水圈之間用密封材料密封。
8、脊瓦的裁切，脊瓦也可用三垂片型彩色瀝青油氈瓦裁切而成，脊瓦應順著最大頻率風向搭接，並應充分搭蓋住兩坡面瀝青油氈瓦，搭接寬度不宜小於100mm。
注意事項
瀝青瓦玻纖胎瀝青瓦再生產過程中對冷卻有非常高的要求，因為冷卻時間的長短對瀝青液態物質的凝固有決定性的作用。因此冷卻時間的控制有相當嚴格的要求。此外，生產線中除了需要冷卻，又有烘乾處理。
2、參數是玻纖胎瀝青瓦生產線中的關鍵。
按標準的生產管理和技術要求操作設備時，玻纖胎瀝青瓦生產線的每一環節都要相當的規範，特別是印製好後的瀝青要避免套壓偏移，如果運行中不能均勻的分布，可影響同一批玻纖胎瀝青瓦成品卻存在不同的大小，在存放瀝青時也有一定的時間，如果時間或壓力參數控制不佳，可使瀝青變成固體而影響機械設備的運轉。
3、生產玻纖胎瀝青瓦要嚴格按照操作規程進行。
為了避免生產玻纖胎瀝青瓦時的損耗，啟動塗裝生產設備時要準備好所需的用料和工具，提前開啟導熱油。啟動冷卻設備時要記得開啟噴水管閥門，嚴格檢查電器儀表的開關和調整好離合器都是安全生產必須做的工作。瀝青瓦生產線運作完前的停車操作也要防止胎體被燙壞 。
生產參數
塗敷或浸漬塗蓋料溫度：在胎體塗敷或浸漬瀝青過程中，應嚴格控制塗蓋料油鍋的溫度。如生產3mm厚的胎體時，塗蓋料溫度應控制在175℃左右，而生產4mm厚的胎體時，塗蓋料的溫度應控制在165℃左右。
撒布覆面材料溫度：撒布覆面材料時，塗敷或浸漬瀝青胎體的表面溫度應控制為140℃~150℃，同時覆面材料也應加熱到140℃~150℃後再撒布。
技術影響
1、胎體：胎體的選擇與套用，關係到瀝青瓦的強度，耐水性、耐久性，抗裂性、防滲漏與胎體材質密不可分，因此胎體材質的優劣影響瀝青瓦質量的主要因素。2、配料：配料的質量與成份，對瀝青瓦的抗高溫性能，對紫外線抗老化，這一指標非常重要，美國抗高溫120℃，中國標準為85℃。
3、覆面材料：瀝青瓦，尤其是彩色的瀝青瓦覆面材料，主要功能是防護塗蓋層。使其免受紫外線的直接照射，同時使瓦面產生鮮艷多變的色彩。
標準
瀝青瓦的建築物根據對NRCA2005—2006陡坡屋面材料指南中瀝青瓦的資料分析揭示，全部13個有機氈胎體的瀝青瓦均符合ASTM D225，104個玻纖胎油氈瓦有91個符合ASTM D3462。產品符合標準的狀況與幾年前相比有了明顯的改進，那時只有不到一半的玻纖胎瀝青瓦符合標準。
區分
雖然瀝青瓦一般來說符合現行的ASTM標準，但很少有製造商稱他們的產品經常超過A5TM指標要求。對上述指南中資料的分析表明，20年保證期的瀝青瓦的質量和物理性質與50年保證期的幾乎一樣。儘管大多數高質量瀝青瓦產品的質量和物理性能超過普通的瀝青瓦，但屋面專業人員很難獲得這些技術資料。用來區分產品的有效方法就是按標準規定的方法進行試驗。
測試
試驗風揭性可按ASTM D3161規定的方法並按ASTM D225和D3462規定的風速27m／s測定，當然該方法也適用於高風速時的測定
用ASTM D3161的方法通過風速40m／s的產品為D級，通過49m／s的為F級。指南中總共117個產品，其中有18個製造商稱達到F級，這個信息並沒有公開。
還有一種方法，UL2218《屋面覆蓋層的抗衝擊試驗》模擬產品受到的冰雹衝擊，可以用來區分瀝青瓦。指南中117個產品有9個據稱達到UL2218的4級，這—資料也未公開。對用戶來說，除了保證期外還應向製造商索取資料以便區分。
安裝
瀝青瓦1、彈線
彈線有助於確保鋪設多彩瀝青瓦時，橫向和豎向成一直線，防止會產生多彩瀝青瓦底邊或裝飾縫歪斜。因此，屋檐到屋脊之間的彈線必須垂直。
2、多彩瀝青瓦的初始層
多彩瀝青瓦的初始層是用多彩瀝青瓦切割而成的，去掉它的外露面後，留下的部分我們統稱為搭接部分，這就是我們所需的初始層。
3、第一層瀝青瓦
按順序依次鋪設瀝青瓦，沿著山牆邊緣和檐口要確保第一層瀝青瓦同初始層瀝青瓦邊緣相對齊。瀝青瓦應緊密的連線在一起，但它們之間不能產生擠壓。按照前面所述的固定方法固定瀝青瓦，第一層的鋪設是最關鍵的。在鋪設過程中不斷的檢查瀝青瓦是否同所彈的水平線對齊，確保這層瓦鋪的很直，所彈的與第一層瀝青瓦個別邊對齊的直線是用來確保裝飾縫的對齊。
4、第二層瀝青瓦到第四層瀝青瓦
錯開落水槽，使落水槽垂直呈直線。
原材料
1、天然彩砂是選用天然礦石，如大理石或花崗岩等，經過粉碎、粉碎、分級、包裝等多道工序加工而成。
天然彩砂因為採用純天然的礦石，所以顏色自然。沒有經過人工染色，不含任何染料，無毒、無味、無污染。此外天然彩砂耐受性好，具有抗腐蝕、耐酸鹼、抗暴曬的特點。天然彩砂主要被套用於建築裝飾，具有光澤、光滑、堅固耐磨等優點。天然彩砂顏色自然，永久保色，但是每批之間顏色不統一，存在著色差，使用受到限制。
2、高溫燒結彩砂是一種以礦物顆粒（石子）為原料，加入無機顏料和特殊塗層，經過高溫燒結製備燒結彩砂的工藝方法。由攪拌、預熱、煅燒和冷卻四個步驟組成。
在預熱和煅燒步驟中用熱風爐提供的熱風對攪拌好的物料在預熱滾筒和煅燒滾筒內進行預熱、煅燒。高溫燒結彩砂保色性好，但造價費用高，大大提高了玻纖瓦廠家的生產成本，且國內尚無批量生產。
3、著色彩砂。顏色鮮艷，色彩豐富，但易掉色，保色性較差。採用粘結劑著色彩砂時，要進行嚴格全面的試驗，試驗項目包括色牢度、耐酸、耐鹼、紫外線老化和吸水率等。
防火政策
我國由於建築材料引起的火災頻頻，眾多的建築動輒被“火燒聯營”，特別是央視新址“2.9”、濟南奧體中心和上海“11.15”等特大火災已引起政府主管部門的高度重視。公安部消防局組織修訂的新版《建築設計防火規範》即將出台，該《規範》徵求意見稿中要求；“屋面防水和絕熱層材料的燃燒性能不應低於B2級保”、“屋頂防水層或可燃保溫層應採用不燃材料進行覆蓋”，而由國外引進的玻纖胎瀝青瓦，這種新型屋面建材正好符合這一要求。
