彩瓦

彩瓦

學名彩色混凝土瓦,又叫彩色水泥瓦,水泥彩瓦等。市面上所說的彩瓦一般均指彩色水泥瓦。是最近幾年新型的屋面裝飾建材。

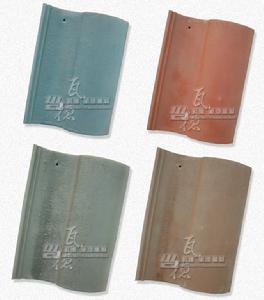

彩瓦

彩瓦是將水泥、沙子等合理配比後,通過模具,經高壓壓制而成,具有抗壓力強,承載力高等優點。
相關國家標準有JC/T746-2007標準。
彩色混凝土瓦比一般窯燒瓦具有抗滲性強,承載力強,吸水率低等優點。

產品分類

1) 按瓦的鋪設部位分
混凝土屋面瓦(主瓦)和混凝土配件瓦(配件瓦)。2) 按瓦的搭接方式分
有筋槽屋面瓦:瓦的正面和背面搭接的側邊帶有嵌合邊筋和凹槽;可以有,也可以沒有頂部的嵌合搭接。
無筋槽屋面瓦:一般瓦的表面是平的,橫向或縱向成拱型的屋面瓦,帶有規則或不規則的前沿。
3) 按色彩分
素瓦和彩瓦,彩瓦又有表面著色和通體著色之分。

適用範圍

1)主要用於多層和低層建築,別墅更為適用。
2)適用於防水等級為Ⅱ級(一至兩道防水設防,並設防水墊層)、Ⅲ級(一道防水設防,並設防水墊層)、Ⅳ(一道防水設防,不設防水墊層)的屋面防水。防水墊層鋪設於防水層下,也可作為一道防水層,用於保護屋面,延長屋面使用壽命。不宜使用防水塗料作為防水層或防水墊層。

選用要點

1)選用混凝土瓦時應考慮的主要技術指標:承載力、吸水率、抗凍性、抗滲性。
2)寒冷地區應選用吸水率低的產品。
3)燒結瓦屋面的排水坡度,應根據屋架形式、屋面基層類別、防水構造形式、材料性能以及當地氣候條件等因素,並經技術經濟比較後確定,一般應≥30%。
4)應根據屋面坡度、建築物高度及風荷載大小等,對瓦片採取相應的緊固要求。
5)屋面使用具有掛瓦功能的保溫材料時,保溫層下應有防水墊層。
6)配件瓦如果使用砂漿臥瓦,應附加其它固定措施。
7)其它參見GB50207-2002《屋面工程質量驗收規範》及國家建築標準設計圖集《坡屋面建築構造》J202-1~2。
房子的屋面系統大致可以分成坡屋面和平屋面兩個系統。坡屋面系統的歷史可以追溯到遠古,我國自有史記載以來至清末,房屋建築幾乎都是坡屋面的。國外也大致如此,不過更具特色和多樣性,如有各種尖屋頂、圓球屋頂等。平屋面系統實際是從古代城堡結構演化而來,伴隨著現代混凝土構件的發展,在許多高層建築上獲得了廣泛的採用。
二戰之後,許多國家為適應快速重建的需要,在城市裡大量建築了平屋頂住宅樓,上個世紀七十年代至八十年代。我國的城市住宅樓幾乎也都是採用了平屋面系統,但很快就發現了外觀基本相同、樓頂漏水滲水等問題。於是大量的斜坡屋面住宅樓又重新出現了,造價增加不多,卻解決了平頂樓的冬冷夏熱問題和滲漏水問題。
坡屋面之所以防漏性好,是因為坡屋面有15度以上的坡度,與平屋面相比,“排”重於“防”,“導”重於“堵”,屋面不會積水,自然就不易滲漏水了。此外,坡屋面一般是以瓦片作為防水層面,瓦片較小,上下左右搭接而成一個完整的坡屋面,春夏秋冬,寒暑變化,瓦片熱脹冷縮自如,其防水層面不易破壞。坡屋面的存在還起了與下面房間的隔離作用,故能夠在不採取其它措施的條件下,使下面的房間隔熱保溫。
由於房頂坡屋面的設計和建造可以千姿百態、五顏六色,於是房屋漂亮了,更具個性化了,城市美觀了,許多舊的平頂樓也紛紛進行了平改坡改造,目前坡屋面系統已成為我國住宅建築的主流。
坡屋面的主材料各式各樣:木板、樹皮、竹條、茅草、麥桿,甚至還有石片等等。但這些材料防水性差、壽命很短,直到人工燒制的黏土瓦出現後,才算有了真正的屋面材料。所謂“秦磚漢瓦”,說的是我國兩千多年前就出現黏土瓦了,這種瓦呈圓弧片狀,用黏土製作成形後,高溫燒結而成,為黑灰色,蓋瓦時一排排相互正反搭接,片與片呈魚鱗狀。這種瓦片很小、很薄,很容易破碎。如今,除城市中一些仿明清的建築還使用外,已很少見到。
近代又出現了一種機壓成形的黏土瓦,俗稱“土洋瓦”,意即從西洋引進的,由泥土製成的瓦。這種瓦同樣須經高溫燒結、面積較大、每平方米約14-15片,顏色有黑灰色和土紅色兩種。由於要經過高溫燒結、變形較大,蓋在屋面平整度差,且紅色的土洋瓦時間不長就容易發黑,很不美觀,也屬國家禁用範圍。
歷史同樣十分悠久的是琉璃瓦,它是由陶土製作成形,表面塗一層彩色釉,再高溫燒結而成。由於有了一層釉,外表要比黏土瓦光亮和漂亮多了,當然價格也高得多,形狀也有多種。傳統的筒狀琉璃瓦古代多用於皇宮、廟宇等高貴建築上。目前城市裡已很少使用這種琉璃瓦,但江南農村私人建房使用還較多。
還有一種在現澆屋面上用沙漿貼面的彩色小波形瓷瓦,前幾年曾流行了一陣,現在已經銷聲匿跡了,原因是在四季氣溫變化下,貼面的瓷瓦很易剝落。
近幾年來,又出現了一種所謂陶土瓦,其特點是採用陶土但表面不上釉,顏料混入陶土中,高溫燒結面成。這種陶土瓦與琉璃瓦相比,色彩比較雅致,與彩色水泥瓦接近,無所謂“光污染”,但不如琉璃瓦清潔,易污染髮黑。
綜合上述,無論是黏土瓦,還是琉璃瓦或陶土瓦,都有一個共同特點,就是要高溫燒結。經過高溫焙燒,就不可避免地會產生變形和微小裂紋。變形會造成所蓋的瓦不那么平整、美觀,微小裂紋會逐漸擴大而導致滲水。眾所周知,不管多小的裂縫都易滲入水,如遇冬季低溫,滲入縫中的水就會結冰膨脹,反覆發生就會擴大裂縫,從而影響其壽命。
另一個特點是:黏土瓦和琉璃瓦單片面積都很小,單位面積需要覆蓋的瓦片多,搭接也多,故而單位面積的重量也高,通常每平方米高達55公斤以上,黏土瓦吸水大,雨天重量還要高得多。
彩色混凝土瓦,俗稱水泥彩瓦,在歐美已有100多年的歷史,在上個世紀八十年代末開始引進到國內。到九十年代中期,美國、英國、義大利、澳大利亞等國的混凝土彩瓦設備和技術相繼進入中國,在中國政府下令禁止生產黏土瓦之後,民間的小彩瓦廠如雨後春筍般地發展起來,目前國內已有數千家之多。城市建築蓋瓦大都已採用這種彩色混凝土瓦,1999年我國的彩色混凝土瓦行業標準JC746-1999發布,進一步促進了水泥彩瓦的發展。

彩瓦樣品彩瓦樣品
究竟是什麼原因,使我國彩色混凝土瓦的發展如此迅猛呢?原來彩色混凝土瓦有著我國傳統屋面材料不可比擬的優越性:
1、它屬於混凝土構件,強度高、密實度好、吸水率低、壽命長。由於瓦的單片面積大,單位面積的蓋瓦量要比黏土瓦和琉璃瓦少得多。因此單位面積所用瓦的重量要輕得多,蓋瓦的效率也高。2、它僅需在40度左右養護,無須高溫焙燒,故變形極小,蓋在屋面上平整美觀。3、瓦型多種多樣,生產設備和工藝五花八門,彩瓦顏色幾乎可以隨心所欲,不僅可以做成表面單色、表面多種色彩疊加,也可以做成通體單色和通體混合迷彩,給了建築設計師無盡的選擇。4、彩瓦表面噴一層密封劑,以防止混凝土表面產生二次泛鹼。這種密封劑一般具有防霉和自潔作用,可使彩瓦表面長期不發黑、不長苔。採用氧化鐵顏料與水泥混合配成的色彩可保持幾十年基本不變(註:採用塗料噴刷在彩瓦表面的色彩一般只能保持數年)。5、彩色混凝土瓦的生產效率較高,目前世界最高的生產速度已達到每分鐘120片,正在向每分鐘140片邁進。6、生產過程中能耗低,無煙塵污染產生,由於主要原材料是水泥河沙,故不侵占土地農田資源。
上個世紀九十年代後期開始,上海、大連等地興起了“平改坡”熱,幾乎把所有沿街平屋頂都改成了坡屋頂,城市面貌煥然一新。充當主要坡屋面材料的是瀝青瓦,其最大特點是重量輕,色彩也較多。但我們必須正視其缺點。首先,瀝青瓦易老化,就是在美國,其壽命一般也只有十幾年。第二,瀝青瓦採用粘結加釘子的鋪蓋方法。在木板屋面上粘結瀝青瓦再輔以釘子尚能承受一定的風力,但在現澆混凝土屋面上由於釘釘困難主要依靠粘結,往往粘結不牢或膠水失效,一遇較大的風力,就會被吹落。第三,瀝青瓦阻燃性差。
在歐洲,瀝青瓦的標準訂得較高,但套用較少。在美國,瀝青瓦曾是主要的坡屋面材料,原因是在美國木材和瀝青瓦都是較便宜的建築材料,住宅一般都是用木材建造,為了減少承重,也為了減少造價,過去大都用瀝青瓦,但是近十多年來,美國人已越來越認識到瀝青瓦的問題,越來越多的採用混凝土瓦了。
彩色混凝土瓦是我國目前坡屋面材料必然的首選。事實也是這樣,大江南北、長城內外彩色水泥瓦的套用普及方興未艾,短短十多年就從星星之火而成燎原之勢,已浩浩蕩蕩勢不可擋。
一、外觀

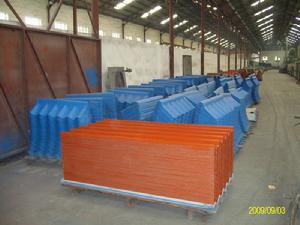

水泥彩瓦水泥彩瓦
外觀規整,邊條平直,不扭不翹,正反面沒有缺損裂紋,瓦爪完好齊棱齊角(保證掛得牢)。大型瓦廠製造彩瓦時,所用模具由高強鋁合金製成,平整規矩,所產之瓦自然平整且尺寸精確;小廠用鐵皮做模具,本身即翹曲,下來的瓦無法平整規範。這直接影響鋪裝效果,鋪出的屋面縫隙大不整齊,防雨防風隔熱效果明顯差。測定方法:把瓦放在平面之上,按一下便知其是否翹曲平整;用眼瞄一下兩邊側棱,更知是否平直。
二、著色層
1)材質。先判斷著色層是水泥還是油漆。混凝土彩瓦著色方法有二;其一:彩瓦著色層是水泥與無機顏料、樹脂及氧化矽骨料所構成,厚度在0.5mm左右。它附著力強(與瓦同時製作)耐候性一般,經過一定時期的日曬雨淋容易褪色。老式制瓦和小型瓦廠大部分用這種方法著色,原因是成本低;其二:採用油漆噴塗,噴塗著色鮮艷,一般噴塗乾膜厚度約在35um以上,歷經十數年的使用,久不變色不剝落。辨別時先觀察:前者從側面及端頭看著色層有一定厚度,後者很薄,並能看到漆的噴霧點
2)顏色的一致性。好瓦整個瓦面著色層均勻一致為麻面,沒有任何流痕及色差。次瓦則不然。將多片瓦擺在一起,好瓦相互顏色不能有差異。
三、密實度。它決定著瓦的強度,抗滲水性,抗凍性,以及使用壽命。
密實度是由制瓦設備是否先進及生產工藝水平決定。高密度瓦必須由半乾水泥料經高壓(1250牛頓力左右)衝壓成型。水泥的水灰比在0.4~0.5之間(一公斤水泥加水0.4~0.5公斤)用美國專利攪拌設備自動配好(其它簡單方式攪拌不成),生產時在軋制倉內猶如軋鋼一樣,把水泥擠軋在高強鋁合金模具上,經自動切斷,這樣就形成高密度瓦坯。由於內部空隙小,水很不容易滲透。小廠一般使用平行擠壓設備製造,人工拌料或用一般簡易攪拌機,水灰比只有加到0.6~0.7時才能把水泥漿拌成,再加上用的是鐵皮模具,無法承受大的壓力,只是一抹而蹴,因而密實度大大降低,內部空隙既大又多,所以抗滲性很差。在連陰天,雨水就會滲到瓦背面下滴,進而滲入屋面。(據資料介紹,當水泥的水灰比由0.4加到0.7時,抗滲性下降100倍!!)密實度底,不但抗滲性差而且強度也隨之下降,好瓦抗折力可達300公斤以上,差瓦還不到100公斤。抗滲性差,冬季就不耐凍。尤其在北方,白天雪水滲入瓦中,夜間結冰膨脹,將瓦脹裂而逐漸剝落破壞,瓦的使用壽命也就不會長。

施工簡介

一、基本說明:
本新型彩瓦是引進日本最新技術裝備,並按日本標準JIS5402組織生產的。該產品結構合理,具有獨特的防水性能,強度高,施工便利,是豪宅別墅的最佳選擇。
二、施工條件:
1、建議採用厚度12-15MM的木板或夾板屋面、掛瓦條截面尺寸:15*15MM或20*20MM,施工前應做防腐處理。
2、混凝土屋面應採用水泥掛瓦條,瓦條截面尺寸18-20MM,屋面用水泥砂漿劃平,誤差不得超過20MM。
3、建議檐口板,封山板厚度為20-25MM,檐口板比屋面板高30MM,封山板比屋面板高出50MM

相關詞條

相關搜尋

熱門詞條

聯絡我們
