概述

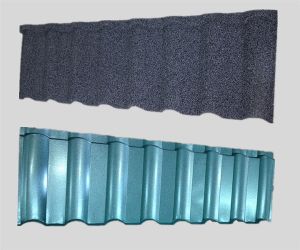

彩石金屬瓦是採用高新技術生產的，以防腐性能優異的鍍鋁鋅鋼板為基板，以耐候性極強的丙烯酸樹脂為黏合劑，以彩色天然沙礫為面層的新型高級屋面材料。因其美觀、輕巧、耐用、環保，近年來已經成為國際屋面材料的主流產品，國內的一些高檔建築也已開始使用。實驗方案建議
瓦面耐候性試驗是模擬夏季瓦面經高溫日曬後突降暴雨和冬夏年溫度的反覆作用，對房頂瓦面進行的加速氣候老化試驗，是檢驗和評價房頂瓦體系質量的最重要的試驗項目。耐候性試驗與實際工程有著很好的相關性，能很好地反應實際的耐候性能。大型耐侯性試驗要求試樣經20次高溫（70℃）——降雨（15℃）循環和20次加熱（50℃）——冷凍（-20℃）循環後不得出現空鼓、脫落及開裂。廣州市匯源化工材料與華南理工大學共同連手下，進行了具體試驗方式研討，得出一套類似於國家建築材料測試中心耐候性的檢測方法，我司內部對戶外系列產品的綜合性能測試具有如下特點：
高頻率：對於一個注重技術及檢測的廠家，每一個產品的研發、每一次配方的調整、每一種原材料的更換，除了應進行嚴格定量的單項指標檢測分析，還應該實物產品，進行定性的施工性能及綜合性能檢測。
時效高：商場如戰場，企業為了滿足市場的需要，對試驗的時效往往要求都很高，而絕大多數的檢測機構由於體制的原因，所提供的服務往往很難達到企業的檢測要求。
日照的模擬： 國內目前通行的耐老化試驗方法是氙弧輻射，但在國外氙弧輻射和紫外光老化試驗都是套用廣泛的試驗方法，這兩種方法是基於完全不同的原理。氙燈照射試驗箱仿製全部的太陽光譜，包括紫外光、可見光和紅外光，其目的是模擬太陽光。而紫外光老化試驗並不企圖仿製太陽光線，而只是模仿太陽光的破壞效果。它是基於這樣的原理，長期在室外暴露的耐久性材料，受短波紫外光照射引起的老化損害最大。
經過綜合性價比分析：我司擬用紫外線+普通烘烤燈模擬日光的直射狀態，確保日照破壞與溫度破壞均接近實際情況。
溫度的模擬： 根據行標的要求，耐候性實驗室的溫度控制範圍應該達到-25℃～30℃。但由於製冷設備造價昂貴，並根據冬冷夏熱地區的氣溫變化範圍，我們暫按0℃～70℃進行模擬，方法如下：
1：0℃～10℃範圍：主要採用冰塊對實驗室進行降溫，同時使用冰水混合物對實驗瓦進行噴淋冷卻。
2：10℃～50℃範圍：主要採用溫度控制箱對實驗室進行溫度調節，其可調範圍為室溫至50℃，同時使用輔助電加熱手段對實驗室進行加溫。
3： 50℃～70℃範圍：夏季日照時間長，而且太陽輻射強度大，通常水平屋頂外表面的空氣綜合溫度達到60～70 ℃，西牆面綜合溫度達到50～60 ℃，東牆面綜合溫度達到45～50 ℃，根據這一要求，我們採用了5-10組烘燈及2組紫外線燈進行模擬陽光直射進行烘烤，確保實驗牆表面溫度達到理想溫度，並保證足夠照射時間。
附述：如上檢測方法並不代表我司產品就能達到如此要求，但可以拿彩石金屬瓦粘合劑3020所生產出來的彩石金屬瓦和其它同類彩石瓦產品做同樣的測試來區分優劣。
構造
由鍍鋁鋅鋼板作為基材、彩色砂粒、底漆和丙烯酸樹脂構成。其中鍍鋁鋅鋼板基材是由55%鋁，43.4%鋅和1.6%矽組成的電鍍液經電鍍而成的，其加工性、塗裝性與鍍鋅鋼板基本相同。彩色砂粒是金屬瓦的裝飾層及基層保護層，它是由一定粒徑的顆粒經高科技著色工藝和高溫烤制而成的。具有十多種顏色，可耐紫外線照射，能減輕雨水給金屬瓦造成的噪音，使彩色鋼板瓦色彩豐富莊重，裝飾性更好，這是一般彩色壓型鋼板所不具備，也是不能比的。底漆作為瓦的特殊材料，它是使鍍鋁鋅鋼板與彩色砂粒進行良好粘結的材料，作用大。而丙烯酸樹脂作為表面的保護層，防止細部雨水滲漏，能延長砂粒色彩的壽命。彩石金屬瓦共有3種瓦型，7種附屬檔案，10多種色彩。其本身固有的耐候性、耐濕性、耐鹽水噴霧性、耐衝擊性、耐酸性、耐鹼性、耐熱性、不燃性扥特性。該產品以鍍鋁鋅鋼板為基材，並有多層保護膜處理，可經受嚴寒、冰雹、暴風、雨雪、和酷熱、地震等惡劣氣候以及自然災害的襲擊，具有很好的耐火性，不會因此而開裂、老化、遇火燃燒、風掀，具有很長的使用壽命。它可以用於木屋架，鋼構架，全鋼網架，混凝土屋面的使用。由於具有易彎曲，切割等特點，適用於各種建築，對於坡度在（12-90度）屋面也可安全施工，特別適用於“平改坡和屋面翻新”工程。同時能夠替代原有的黏土瓦、水泥瓦、彩鋼板、玻纖瀝青瓦、石板瓦等，施工的同時不必要把原有的屋面拆下來，就可直接施工。由於金屬瓦的表面面積大，重量輕，可彎曲，切割，通過採用獨特的扣接設計與構造和水平釘固方式，相互連線固定牢靠。這種乾式化施工，簡便快捷，節省材料。

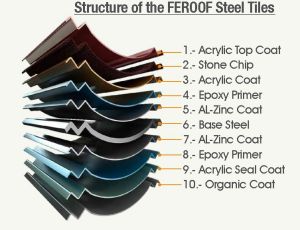

構成
1.丙烯酸脂保護層
2.義大利玄武岩彩石顆粒
3.丙烯酸脂層
4.環氧底漆保護層
5.鍍鋁鋅層
6.基材鋼板
7.鍍鋁鋅層
8.環氧底漆保護層
9.丙烯酸脂保護層
10.有機塗覆
種類
力歐、迪瓦、萬拓、伍德、基森、唐式顏色
橄欖綠、金黃色、海棠紅、海洋藍、
沙漠金、烏碳黑、
中國紅等十種顏色
製造工藝
1、金屬瓦是以0．38mm厚鋼基材高壓成型為基礎，外塗七層精密保護塗層包覆面形成的新型屋面材料。2、彩石選用天然彩砂，以先進高壓技術使傳統屋面瓦呈現3D立體效果。利用金屬瓦瓦背面，獨特的褶槽設計，使屋面瓦相互緊扣得更緊密更牢固，繼而防水性能更優越。
3、金屬瓦內側鋼板覆鋼板保護膜。耐指紋膜不同於傳統的採用磨砂的方式降低指紋可見度，比磨砂材料清晰度提高50%。
4、金屬瓦具有金屬鋼板性能，易裁剪加工，單面瓦面積大而重量輕。鋼瓦獨特的凹凸設計使每片鋼瓦皆相互緊扣，藉其獨特的水平釘嵌系統，牢牢固定在屋面。釘子嵌進後與風吹的提升力成90°，使屋面鋼瓦極為牢固。
主要特點
抗震性——地震發生時，金屬瓦不會像一般的瓦片滑落，減少負傷情況。輕質性——重量輕，減少建築物的承重。
施工便捷性——自重輕，面積大，配件簡單，大大降低施工強度，縮短施工時間。
經濟型——在舊建築屋頂施工，不需要撤去任何屋頂材料，可以直接施工，使得廢棄物處理費用最小化。
由於目前中國官方還沒有行業標準，無法鑑定相關廠家的品質好壞，所以，還是建議大家有工程需要的時候，要多諮詢下，有工程套用案例的企業，因為他們有相關的工程套用經驗。
