波束制導系統

波束制導系統

波束制導又稱駕束制導,是由地面、機載或艦載的制導站向目標發射一束定向輻射的圓錐形波束,並始終跟蹤目標,飛彈發射後,彈上的制導設備不斷接受這一波束信號,引導飛彈進入波束並沿波束軸線飛向目標。

波束制導系統

正文

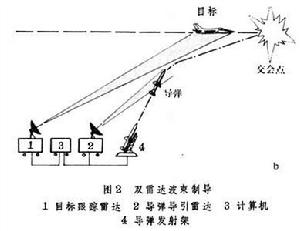

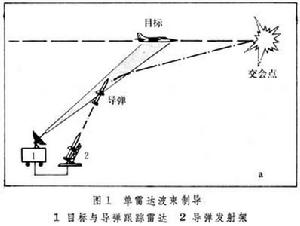

利用電磁波束將運動物體導向目標的制導系統,又稱駕束制導系統,多用於飛彈系統中。形成控制飛彈飛行誤差信號的設備裝在飛彈上,控制點可在地面、艦船或飛機上。由控制點發射連續跟蹤目標運動的圓錐形掃描波束,這種波束可以是雷達波束也可以是雷射波束。當飛彈飛行偏離波束中心時,飛彈上坐標方位儀即測出偏離的大小和方向,產生相應的控制信號,使飛彈回到波束中心附近。波束制導系統分為單雷達和雙雷達波束制導系統兩種。①單雷達波束制導系統(圖1):這種系統用同一台雷達跟蹤目標和引導飛彈,採用三點法制導規律,使飛彈保持在目標和控制點的聯線上。這種系統的優點是彈上設備簡單,缺點是攻擊過程中雷達需要一直照射目標,並只能採用三點法制導規律。若目標速度較大或在飛彈接近目標時彈道彎曲嚴重,則需要飛彈產生很大的法向加速度;當目標機動較大時,飛彈容易脫離波束而失去控制。②雙雷達波束制導系統(圖2b):採用兩台雷達,一台跟蹤目標,一台接收經過計算機處理後的跟蹤信號引導飛彈飛行。這種系統採用三點法或前置量法制導規律。當飛彈飛行距離變化時,在計算機中可以形成線前置量信號,並可進一步將線前置量信號變為角前置量信號。採用前置量法可以使飛彈攻擊快速目標,但雙雷達波束制導系統需要修正兩波束不平行的瞄準誤差。

波束制導系統波束制導系統
波束制導系統波束制導系統
為使飛彈發射後能可靠地進入波束,需要在飛彈上裝穩定系統,以控制飛彈穩定飛行;還需要選擇合適的發射角發射,以防止飛彈不能進入波束或穿過波束。在開始轉入波束控制時,飛彈控制系統應能較快地消除初始偏差,使飛彈儘快穩定在波束中心附近。為了防止飛彈脫離波束而失去控制,初始階段採用寬波束制導;遠距離時採用窄波束制導以提高精度。
採用波束制導系統的飛彈能有效地攻擊地面靜止和緩慢變化的目標。早期的地空飛彈,特別是艦用飛彈幾乎全都用它作為單一制導方式,後已較少採用。
