晶間斷裂

晶間斷裂，是指沿著晶粒界間發生的斷裂。材料中的裂紋沿晶界擴展而產生的一種斷裂。

基本信息

• 中文名：晶間斷裂
• 英文名：intergranular fracture

• 別稱：晶間顆粒斷裂
• 種類：脆性斷裂，韌性斷裂

概述

當沿晶斷裂斷口形貌呈粒狀時又稱晶間顆粒斷裂。多數情兄下沿晶斷裂屬於脆性斷裂，但也可能出現韌性斷裂，如高溫蠕變斷裂。

原因

晶間斷裂

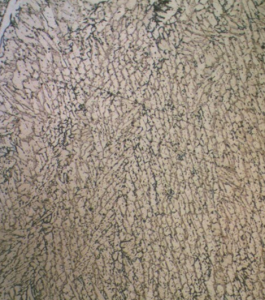

產生沿晶斷裂一般有3種原因:(l)晶界上有脆性沉澱相。如果脆性相在晶界面上覆蓋得不連續，例如AIN粒子在鋼的晶界面上的分布，將產主微孔聚合型沿晶斷裂;如果晶界上的脆性沉澱相是奎續分布的，例如奧氏體Ni一Cr鋼中形成的連續碳化勿網狀，則將產生脆性薄層分裂型斷裂。
(2)晶界有使其弱化的夾雜物。如鋼中晶界上存在P、S、As、Sb、Sn等元素。
(3)環境因素與晶界相互作用造成的晶界弱化或脆化，例如高溫蠕變條件下的晶界弱化，應力腐蝕條件下晶界易於優先腐蝕等，均促使沿晶斷裂產生。

分類

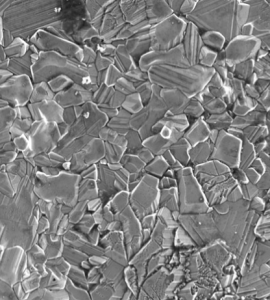

沿晶脆性斷裂斷口巨觀形貌一般有兩類:(l)晶位特別粗大時形成石塊或冰糖狀斷口；(2)晶粒較細時形成結晶狀斷口。沿晶斷裂的結晶狀斷口比解理斷裂均結晶狀斷口反光能力稍差，顏色黯淡。將金屬進行是純、淨化晶界、防止雜質原子在晶界偏聚或脫溶(見目溶處理)、防止第二相在晶界上析出、改善環境因素等，均可減少金屬發生沿晶脆性斷裂的傾向。
