簡介

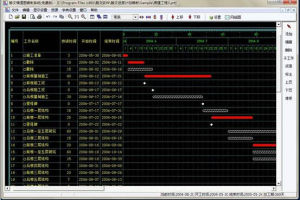

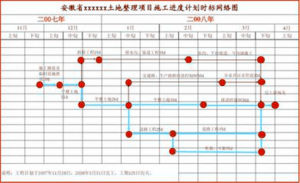

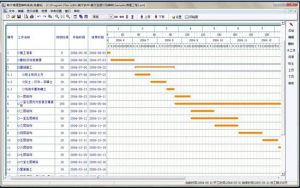

時標網路圖時標網路計畫既具有網路計畫的優點，又具有橫道計畫直觀易懂的優點，它將網路計畫的時間參數直觀地表達出來。
特點
1、能夠清楚地表明計畫的時間進程，使用方便；
2、能在圖上直接顯示出各項工作的開始與完成時間，工作的自由時差及關鍵線路；
3、可以統計每一個單位時間對資源的需要量，以便進行資源最佳化和調整。
特徵
用節點及其編號來表示工作的是單代號網路圖和單代號搭接網路圖；
l、用箭線和兩端節點編號來表示工作的是雙代號網路圖和雙代號時標網路圖；
2、以時間坐標為尺度編制的是橫道圖和雙代號時標網路圖；
3、所有單代號的網路圖是用節點及其編號來表示工作的；
4、所有雙代號的網路圖是用箭線和兩端節點來表示工作的。
編制方法
時標網路圖在編制時標網路計畫之前，應先按已經確定的時間單位繪製時標網路計畫表。時間坐標可以標註在時標網路計畫表的頂部或底部。當網路計畫的規模比較大，且比較複雜時，可以在時標網路計畫表的頂部和底部同時標註時間坐標。必要時，還可以在頂部時間坐標之上或底部時間坐標之下同時加注日曆時間。
編制時標網路計畫應先繪製無時標的網路計畫草圖，然後按間接繪製法或直接繪製法進行。
(一)間接繪製法
所謂間接繪製法，是指先根據無時標的網路計畫草圖計算其時間參數並確定關鍵線路，然後在時標網路計畫表中進行繪製。在繪製時應先將所有節點按其最早時間定位在時標網路計畫表中的相應位置，然後再用規定線型(實箭線和虛箭線)按比例繪出工作和虛工作。當某些工作箭線的長度不足以到達該工作的完成節點時，須用波形線補足，箭頭應畫在與該工作完成節點的連線處。
(二)直接繪製法
所謂直接繪製法，是指不計算時間參數而直接按無時標的網路計畫草圖繪製時標網路計畫。
(1)將網路計畫的起點節點定位在時標網路計畫表的起始刻度線上。
(2)按工作的持續時間繪製以網路計畫起點節點為開始節點的工作箭線。
(3)除網路計畫的起點節點外，其他節點必須在所有以該節點為完成節點的工作箭線均繪出後，定位在這些工作箭線中最遲的箭線末端。當某些工作箭線的長度不足以到達該節點時，須用波形線補足，箭頭畫在與該節點的連線處。
(4)當某個節點的位置確定之後，即可繪製以該節點為開始節點的工作箭線。
(5)利用上述方法從左至右依次確定其他各個節點的位置，直至繪出網路計畫的終點節點。
在繪製時標網路計畫時，特別需要注意的問題是處理好虛箭線。首先:應將虛箭線與實箭線等同看待，只是其對應工作的持續時間為零;其次，儘管它本身沒有持續時間，但可能存在波形線，因此，要按規定畫出波形線。在畫波形線時，其垂直部分仍應畫為虛線。
時間參數
(一)關鍵線路和計算工期的判定
1.關鍵線路的判定
時標網路計畫中的關鍵線路可從網路計畫的終點節點開始，逆著箭線方向進行判定。凡自始至終不出現波形線的線路即為關鍵線路。因為不出現波形線，就說明在這條線路上相鄰兩項工作之間的時間間隔全部為零，也就是在計算工期等於計畫工期的前提下，這些工作的總時差和自由時差全部為零。
2.計算工期的判定
網路計畫的計算工期應等於終點節點所對應的時標值與起點節點所對應的時標值之差。
(二)相鄰兩項工作之間時間間隔的判定
除以終點節點為完成節點的工作外，工作箭線中波形線的水平投影長度表示工作與其緊後工作之間的時間間隔。
(三)工作六個時間參數的判定
1.工作最早開始時間和最早完成時間的判定
工作箭線左端節點中心所對應的時標值為該工作的最早開始時間。當工作箭線中不存在波形線時，其右端節點中心所對應的時標值為該工作的最早完成時間;當工作箭線中存在波形線時，工作箭線實線部分右端點所對應的時標值為該工作的最早完成時間。
2.工作總時差的判定
工作總時差的判定應從網路計畫的終點節點開始，逆著箭線方向依次進行。
(1)以終點節點為完成節點的工作，其總時差應等於計畫工期與本工作最早完成時間之差。
(2)其他工作的總時差等於其緊後工作的總時差加本工作與該緊後工作之間的時間間隔所得之和的最小值。
3.工作自由時差的判定
(1)以終點節點為完成節點的工作，其自由時差應等於計畫工期與本工作最早完成時間之差。事實上，以終點節點為完成節點的工作，其自由時差與總時差必然相等。
(2)其他工作的自由時差就是該工作箭線中波形線的水平投影長度。但當工作之後只緊接虛工作時，則該工作箭線上一定不存在波形線，而其緊接的虛箭線中波形線水平投影長度的最短者為該工作的自由時差。
4.工作最遲開始時間和最遲完成時間的判定
(1)工作的最遲開始時間等於本工作的最早開始時間與其總時差之和。
(2)工作的最遲完成時間等於本工作的最早完成間與其總時差之和。
時標網路計畫中時間參數的判定結果應與網路計畫時間參數的計算結果完全一致。
