施工圖

施工圖

施工圖,是表示工程項目總體布局,建築物、構築物的外部形狀、內部布置、結構構造、內外裝修、材料作法以及設備、施工等要求的圖樣。

基本信息

定義

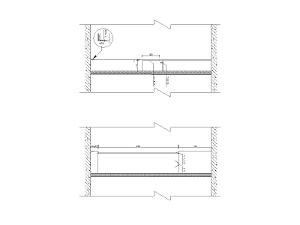

施工樣圖施工樣圖

施工時工 人所依據的圖樣,這通常比設計圖樣要更詳細,包括了圖與說明(材料使用、施工方法標註)

施工圖,是表示工程項目總體布局,建築物的外部形狀、內部布置、結構構造、內外裝修、材料作法以及設備、施工等要求的圖樣。施工圖具有圖紙齊全、表達準確、要求具體的特點,是進行工程施工、編制施工圖預算和施工組織設計的依據,也是進行技術管理的重要技術檔案。一套完整的施工圖一般包括建築施工圖、結構施工圖、給排水、採暖通風施工圖及電氣施工圖等專業圖紙,也可將給排水、採暖通風和電氣施工圖合在一起統稱設備施工圖。

組成部分

施工圖施工圖

建築專業是整個建築物設計的龍頭,沒有建築設計其他專業也就談不上設計了。建築設計如此重要我們要懂得如何查看建築施工圖,當然首先要了解建築施工圖的組成,大體上包括以下部分:圖紙目錄,門窗表,建築設計總說明,一層~屋頂的平面圖,正立面圖,背立面圖,東立面圖,西立面圖,剖面圖(視情況,有多個), 節點大樣圖及門窗大樣圖,樓梯大樣圖(視功能可能有多個樓梯及電梯)。作為一個結構設計師必須認真嚴謹的把建築圖理一遍,不懂的地方需要向建築及建築圖上 涉及的其他專業請建,要做到絕對明了建築的設計構思和意圖。

圖紙目錄及門窗表

圖紙目錄是了解整個建築設計整體情況的目錄,從其中可以明了圖紙數量及出圖大小和工程號還有建築單位及整個建築物的主要功能,如果圖紙目錄與實際圖紙有出 入,必須與建築核對情況。門窗表相信大家不會陌生,就是門窗編號以及門窗尺寸及做法,這對大家在結構中計算荷載是必不可少的。

建築設計總說明

建築設計總說明對結構設計是非常重要的,因為建築設計總說明中會提到很多做法及許多結構設計中要使用的數據,比如:建築物所處位置(結構中用以確定設防列 度及風載雪載),黃海標高(用以計算基礎大小及埋深樁頂標高等,沒有黃海標高,施工中根本無法施工),牆體做法地面做法樓面做法...等等做法(用以確定 各部分荷載),總之看建築設計說明時不能草率,這是結構設計正確與否非常重要的一個環節。

建築平面圖

建築平面圖就比較直觀了,主要信息就是柱網布置及每層房間功能牆體布置門窗布置樓梯位置等。而一層平面圖在進行上部結構建模中是不需要的(有架空層及地下 室等除外),一層平面圖是在做基礎時使用,至於如何真正的做結構設計本文不詳述,這裡只講如何看建築施工圖。作為結構設計師在看平面圖的同時,需要考慮建 築的柱網布置是否合理,不當之處應該講出理由說服建築修改,通常不影響建築功能及使用效果上的修改,建築也是會同意修改的,如果建築不改那就只有哭哭再看 圖(人家是老大,沒辦法的...),看建築平面圖,了解了各部分建築功能,基本上結構上的活荷載取值心中就大致有值了,了解了柱網及牆體門窗的布置,柱截 面大小梁高以及梁的布置也差不多有數了,反正有牆的下面一定有梁,除非是甲方自理的隔斷,輕質牆也最好是立在樑上.值得一提的是,注意看屋面平面圖,通常 現代建築為了外立面的效果,都有層面構架,通常都比較複雜,需要仔細的理解建築的構思必要的時候諮詢建築或索要效果圖,力求使自己明白整個構架的三維形成 是什麼樣子的,這樣才不會出錯..另外,層面是結構找坡還是建築找坡也需要了解清楚.

建築立面圖

建築立面圖,是對建築立面的描述,主要是外觀上的效果,提供給結構師的信息,主要就是門窗在立面上的標高布置及立面布置以及立面裝飾材料及凹凸變化。通常有線的地方就是有面的變化,再就是層高等等信息,這也是對結構荷載的取定起作用的數據。

建築剖面圖

建築部面圖的作用是對無法在平面圖及立面圖表述清楚的局部剖切以表述清建築設計師對建築物內部的處理,結構工程師能夠在剖面圖中得到更為準確的層高信息及 局部地方的高低變化,剖面信息直接決定了剖切處梁相對於樓面標高的下沉或抬起,又或是錯層梁,或有夾層梁,短柱等。同時對窗頂是框架梁充當過梁還是需要另 設過梁有一個清晰的概念。

節點大樣圖及門窗大樣

建築師為了更為清晰的表述建築物的各部分做法,以便於施工人員了解自己的設計意圖,需要對構造複雜的結點繪製大樣以說明詳細做法,不僅要通過結點圖更一步 了解建築師的構思,更要分析結點畫法是否合理,能否在結構上實現,然後通過計算驗算各構件尺寸是否足夠,配出鋼筋。當然,有些結點是不需要結構師配筋的但 結構師也需要確定該結點能否在整個結構中實現。門窗大樣對於結構師作用不是太大,但個別特別的門窗,結構師須繪製立面上的過梁布置圖,以便於施工人員對此 種造形特殊的門窗過梁有一個確定的做法,避免發生施工人員理解上的錯誤。

樓梯大樣圖

樓梯是每一個多層建築必不可少的部分,也是非常重要的一個部分,樓梯大樣又分為樓梯各層平面及樓梯剖面圖,結構師也需要仔細分析樓梯各部分的構成,是否能 夠構成一個整體,在進行樓梯計算的時候,樓梯大樣圖就是唯一的依據,所有的計算數據都是取得之樓梯大樣圖,所以在看樓梯大樣圖時也必須將梯梁,梯板厚度及 樓梯結構形式考慮清晰。

圖紙審查

施工圖審查是指建設主管部門認定的施工圖審查機構(以下簡稱審查機構)按照有關法律、法規,對施工圖涉及公共利益、公眾安全和工程建設強制性標準的內容進行的審查。施工圖未經審查合格的,不得使用。

存在意義

為了加強對房屋建築工程、市政基礎設施工程施工圖設計檔案審查的管理,根據《建設工程質量管理條例》、《建設工程勘察設計管理條例》,制定本辦法。

工作內容

建設單位報請施工圖技術性審查的資料應包括以下主要內容:

1、作為設計依據的政府有關部門的批准檔案及附屬檔案。

2、審查合格的岩土工程勘察檔案(詳勘)。

3、全套施工圖(含計算書並註明計算軟體的名稱及版本)。

4、審查需要提供的其它資料。

施工圖技術性審查應包括以下主要內容

1、是否符合《工程建設標準強制性條文》和其他有關工程建設強制性標準。

2、地基基礎和結構設計等是否安全。

3、是否符合公眾利益。

4、施工圖是否達到規定的設計深度要求。

5、是否符合作為設計依據的政府有關部門的批准檔案要求。

室內施工圖水平的提高及能力培養

室內設計是一門多行業多專業交叉的學科,它不僅在於美化環境,更在於提高人民的生活質量。今天經濟的高速發展,固定資產投入的增加,使室內設計師有了更廣闊的體現自我價值的舞台。而日趨激烈的市場競爭,所引發施工技術的頻繁更新,業主素質的提高,都對設計師提出了更高的要求。而作為新興的學科,建設部對室內設計專業的技術規範、行業標準尚不完善,各公司都有自己不同的表達方式。現實中,國內的設計行業普遍存在的設計費低,設計周期短,極易造成施工圖圖紙質量低下,而由於家裝設計人員素質參差不齊,因競爭的原因存在重視效果圖輕施工圖的思想,校對、審核、審定過程的不完善、不重視,均對圖紙質量造成極大的影響。長此以往,惡性循環,極不利於行業的發展。

裝飾企業面對廣大的客戶(業主),溝通首先體現在設計的方案的效果,溝通的優劣同時也反映一個企業在設計上的實力。施工圖作為裝飾施工的指導和依據,必需準確到位,作為設計師首要任務就是不斷提高自己的理解水平,樹立設計的威信,為更好地將設計方案轉換為施工圖,設計師必須思考採用何種材料更經濟,何種工藝更利於施工,把握各種尺度以滿足客戶的使用要求,以較低的工程成本達到較高的藝術效果,滿足方案設計的意圖。

重要課題

有很多的國外設計事務所已進駐國內的沿海城市,而在我國加入WTO後,未來的幾年裡會有更多的國外企業參與到建築裝飾領域的競爭,如何才能迅速提高設計水平,在競爭中保持一定的市場份額,成為擺在我們面前的重要課題。

圖面效果

在文字誕生之前,人類就已開始使用圖形符號來傳情達意,把自己的思想,經歷的事件記錄下來。而圖紙就是指導現場施工人員進行工作的依據。國家對於裝飾設計的圖例還沒有一個規範範本,各地各公司都有自己不同的表現方式,而裝飾行業人員流動性較大,如公司內沒有一套製圖標準,就很容易出現一套施工圖內出現多種不同符號表達相同的意思,這樣既不利於與業主、施工單位的溝通,也使施工圖圖面效果大打折扣。對材料的稱謂也各有差異:如對等邊40角鋼的表達就有40×40角鋼,40×4角鋼等,至於石材的名稱由於種種原因,就更難統一。

在實踐中認識到室內裝飾是從建築中延伸出來的,建築設計行業已有多年的規範和標準,因此裝飾的圖例符號應在建築圖例的基礎上完善,只有完善的規範,設計表達才能準確。首先根據《房屋建築製圖統一標準》(GB/T 50001—2001),對公司的圖示圖框進行重新設計。線形、字型及比例、剖切符號、索引符號與詳圖符號、引出線、定位軸線及尺寸標註要求均按照該標準的規定。對樓梯、坡道、空洞等圖例參照《建築製圖標準》(GB/T 50104-2001)。參照國外室內製圖的圖例,結合公司的實際情況,增加了材料索引號,立面索引號等,為使圖紙電子版的使用方便,暫定採用window宋體字。各種常用的圖框圖示、文字、圖例、符號均製作樣圖,並組織設計人員學校,熟悉使用各種符號,保證出圖時圖面符號文字統一,從最基礎的方面開始圖紙質量的控制。

材料熟悉與運用

設計人員經歷走出校門,進入企業,往往會感到迷茫,覺得英雄無用武之地,在學校里獲得的理論知識,包括環境心裡學,室內設計理論,家具燈具及裝飾設計,建築熱環境與節能等書本上的知識運用不起來,根本原因就在於對材料的不熟悉,一個項目不知從何下手。要成為一名優秀的施工圖設計師必須從這方面著手,提高自己的設計水平。

科技不斷地進步,技術不斷地更新,潮流不斷地變化,新型材料不斷地推出,作為時尚地推行者,潮流地引導者,設計師必須了解這些材料的物理特性,經濟性,使用的範圍,施工的方法,以及如何搭配以達到最好的效果。

首先,所謂材料的物理特性,即是材料吸水率、膨脹係數、耐火等級、容重,是否為環保材料,環保材料是新興的材料,由於國家新頒布的《民用建築工程室內環境污染控制規範》(GB50325-2001),作為設計師就應該認真學習,以此為工作標準,選擇符合規範要求的材料;了解材料的物理特性,可以對比不同材料的優劣,在工程材料選用上,能給客戶提出合理的建議。而國家標準《建築設計防火規範》、《建築內部裝修設計防火規範》(GB50222—95)對建築內各處室內裝飾材料的耐火等級有詳細的條文,為材料的選擇提供了依據。

其次,材料的經濟性,裝飾材料多種多樣,能相互替代的產品很多,而不同材料必定存在或多或少的差價,大量表面處理工藝的進步,能夠使用價格相對便宜的材料取代價格昂貴的材料,本者客戶利益至上的原則,設計時就應在保證裝飾效果、使用安全的前提下,選擇使用施工工藝簡單的材料,有效的控制工程造價。

再次,材料的使用範圍,熟悉材料套用於何處,可以有效控制造價,延長成品的使用壽命,例如白色石材運用於室外空間,容易出現變色,出現銹跡。將未進行處理的薄裝飾面板過多廚衛空間,則很快會受潮變色,甚至腐朽。當然材料的運用也不是一成不變的,有時我們也需要擴展思維,創新的運用材料,外牆漆本來是運用在室外,作為外牆的塗料,它的防水性耐久性必然優於室內用乳膠漆,因而我們可以在衛生間內採用外牆乳膠漆,如此可以運用色彩營造出活潑動感的空間,不必千篇一律的使用瓷磚,避免了瓷磚施工的留縫,使牆面更為簡捷,適合運用簡約的時尚設計,投資相當於中檔瓷磚的價位。
