拉結筋(Rachel reinforcement),是通過植筋、預埋、綁紮等連線方式,使用HPB300、HRB335等鋼筋按照一定的構造要求將後砌體與混凝土構件拉結在一起的鋼筋。拉結筋,用在不同的結構類型中,有不同的連結構造。板跨大於4.8m的,還應在順板跨方向靠牆邊的第一塊預製板的側面,按1000mm的間距用1Φ8的鋼筋拉接,一端通過板上伸入到第一、二塊板間的板縫向下彎折,另一端伸入牆體內彎折。拉結筋是建築工程中鋼筋類型的一種,把它砌到牆的裡面,擺在磚層當中起連線砌體防止開裂的作用。拉結筋通常用直徑6.5毫米細鋼筋製成,多用在磚牆的L轉角和T字轉角處,每隔500毫米放一層,每層每125毫米寬度範圍內放一根。

名詞解釋

拉結筋,用在不同的結構類型中,有不同的連結構造。

《建築抗震設計規範》砌體牆應採取措施減少對主體結構的不利影響,並應設定拉結筋、水平系梁、圈樑、構造柱等與主體結構可靠拉結:

1多層砌體結構中,後砌的非承重隔牆應沿牆高每隔500mm配置2φ6拉結鋼筋與承重牆或柱拉結,每邊伸入牆內不應少於1m;6、7度時底部三分之一樓層,8度時底部二分之一樓層,9度時全部樓層,牆頂尚應與樓板或梁拉結。

2鋼筋混凝土結構中的砌體填充牆,宜與柱脫開或採用柔性連線,並應符合下列要求:

1)填充牆在平面和豎向的布置,宜均勻對稱,宜避免形成薄弱層或短柱;

2)砌體的砂漿強度等級不應低於M5,牆頂應與框架梁密切結合;

3)填充牆應沿框架柱全高每隔500mm 設2φ6拉筋,拉筋伸入牆內的長度,非抗震設計時L不應小於600mm,抗震防裂度為6、7度時不應小於牆長的1/5且不小於700mm,8度時L應沿牆全長貫通;

4)牆長大於5m時,牆頂與梁宜有拉結;牆長超過層高2倍時,宜設定鋼筋混凝土構造柱;牆高超過4m時,牆體半高處或洞口處設定系梁。

特殊情況

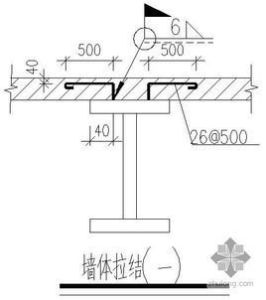

牆體拉結筋牆體拉結筋

在抗震地區,板底設有圈樑時,預製板應在板端每塊板縫

處設1Φ8的拉接鋼筋,中間牆處鋼筋每邊伸入板中1000mm,端牆處伸入牆中並彎折。板跨大於4.8m的,還應在順板跨方向靠牆邊的第一塊預製板的側面,按1000mm的間距用1Φ8的鋼筋拉接,一端通過板上伸入到第一、二塊板間的板縫向下彎折,另一端伸入牆體內彎折。抗震等級7度及以下地區,上述拉接筋不必與圈樑拉接;8、9度地區,除設上述拉接筋外,還應在板下圈樑中預埋鋼筋與上述拉接筋相連。

拉結筋是建築工程中鋼筋類型的一種,把它砌到牆的裡面,擺在磚層當中起連線砌體防止開裂的作用。

拉結筋通常用直徑6.5毫米細鋼筋製成,多用在磚牆的L轉角和T字轉角處,每隔500毫米放一層,每層每125毫米寬度範圍內放一根。長度按規範。在砌體留槎的時候必須按規定放置拉結筋。
