平面組合設計,主要任務是:根據建築物的使用和衛生等要求,合理安排建築各組成部分的位置的相互關係;組織好建築物內部以及內外之間方便和安全的交通聯繫;考慮到結構和布置、施工方法和所用材料的合理性,掌握建築標準,注意美觀要求;符合總體規劃的要求,密切結合基地環境等平面組合的外在條件,注意節約用地和環境保護等問題。

基本信息

簡介

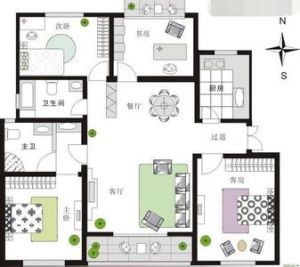

平面組合設計平面組合設計
平面組合設計的任務,將建築平面中的使用部分,交通聯繫部分有機地聯繫起來,使之成為一個使用方便,結構合理,體型簡潔,構圖完整,造價經濟及與環境相協調的建築物。
一,平面組合要求
二,平面組合形式
三,基地環境對建築組合的影響
一,平面組合要求
(一)合理的功能分區
(二)明確的交通組織
(三)緊湊的空間布局
(四)合理的結構體系
(五)合理的設備管線布置
(六)美觀的建築形象(建築造型)

功能分區

功能分析圖:將某類建築的各個使用部分用途表方式形象的繪出其相互關係。

1,合理的功能分區:
主次關係:主要房間與輔助房間的位置,朝向等選擇
內外關係:內部使用的房間應設單獨的出入口,避免與外來人流交叉干擾

交通組織

1.各種流線應分開:火車站,賓館一類的建築
2.儘量避免迂迴交叉,應遵循使用上的先後次序.
如門診:依就診順序:掛號——侯診——診斷——輔助醫療——取藥.
A將人流集中的掛號和取藥分開.優:病員流程短捷,避免往返交叉,但需設兩個出入口.
B將藥房與掛號集中設在門廳.優:只設一個出入口,門廳導向明確,易於找到各部分,管理方便,節約面積.
C將掛號遷出門診另建.

空間布局

在滿足功能分區和流線組織的前提下,儘量壓縮輔助部分面積,使空間聯繫更加緊密.
A.加大建築物進深---可以充分利用交通空間
B.增加層數---層數低,平面分散,交通面積大
C.降低層高---節約樓梯空間,減少上下的疲勞
D.走廊盡端布置大空間---可以縮短走廊長度

結構體系

平面組合設計平面組合設計
目前民用建築常用的結構類型有三種:
牆體承重結構,框架結構,空間結構.
1,小空間的多層建築宜採用牆承重結構.
2,某些大空間建築,高層建築宜採用框架結構.
3,以大空間為主體的建築宜採用大跨度空間結構.
1,牆承重結構
橫牆承重:整體剛度較好,進深不限,但開間不宜過大.橫牆間距受樓板經濟跨度的影響,4m左右最為經濟.
縱牆承重:整體剛度較差,開間不限,進深受限.空間較大,組合較靈活,但縱牆間距不宜過大.
縱橫牆承重:整體剛度好,進深和空間均受限.適用於空間較小的建築.如住宅
牆體承重結構注意事項
①當採用橫牆承重時,房間的開間應儘量統一,並符合鋼筋混凝土樓板的經濟跨度;
②當採用縱牆承重時,房間的進深應基本相同;
③承重牆的布置應均勻,以保證建築物的整體剛度;
④為了使牆體傳力合理,在有樓層的建築中,上下承重牆要對應重合,承重牆上門窗洞口的位置及大小,應符合牆體的傳力要求;在地震區,承重牆的局部尺寸及門窗洞口的位置,還應符合抗震設計規範的規定;
⑤個別面積較大的房間,應設定在房屋的頂層或形成獨立體部.
2,框架結構
定義:用柱,梁,板等構件組成的承重結構形式,牆體不承重只作圍護.
優點:
對空間限制小,空間劃分靈活,門窗位置大小不受限制,對於大空間的建築比較適宜.
結構自重輕,有利於抵抗地震力,適用於高層建築.
結構占據空間小,造型可以多樣化.

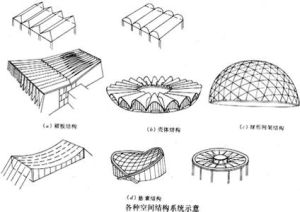

3,空間結構
桁架結構:由直線桿件焊接或拉結而成.
拱結構:主要內力是軸向壓力,受力性能好,能充分利用材料強度,具有較好的經濟效果.
剛架結構:由橫樑和柱整體連線成剛性節點,使結構剛度增強因而自重減輕,節省材料,適用於跨度較大的雙坡屋面中小型建築.
網架結構:有許多桿件按一定規律組成的網狀空間結構,各桿件相互起支撐作用,具有整體性好剛度大等優點.
殼體結構:輕質,外形類似動植物外殼.
懸索結構:承重部位是受拉的鋼索,具有省材料,自重輕,跨度大等優點,主要用於跨度為60~100m左右的公共建築.
張拉膜結構:圖例

管線布置

在平面布置時應將其設定於集中部位,不要分散布置
管線路線應簡捷.
在剖面設計時,應將設備管線上,下對齊.
二,平面組合形式
(一)走道式組合
(二)套間式組合
(三)大廳式組合
(四)單元式組合
(五)庭院式組合
(六)大面積靈活隔斷
(七)綜合式組合
(一)走道式組合
特點:用走廊連線使用房間,使用房間與交通部分明確分開;各房間相對獨立;各房間有直接的天然採光和通風;結構簡單,施工方便.
適用:房間面積不大,同類型房間數量較多並要求獨立的建築.如:教學樓,宿舍,醫院,旅館等.
內廊式(單內廊,雙內廊)——房屋占地面積較小,交通面積和外牆面小,建築進深較大;但一邊朝向及採光通風不好.動畫1,動畫2
外廊式(單外廊,雙外廊)———朝向與採光通風好;但占地面積大,外牆和走廊長度增加.
(二)套間式組合
特點:房間與房間之間相互貫通有一定序列.減少了走道,節約交通面積,平面布局緊湊.房間聯繫方便,但各房間使用不靈活,相互干擾大.
適用:常用於各房間之間在適用順序上有連續要求的建築,如展覽館,火車站,公共浴室等.
串聯式——按一定的順序關係將房間連線起來.動畫
放射式—陳列空間圍繞交通樞紐放射狀地布置.動畫
大空間式——在一個較大的空間中,用靈活隔斷陳列空間和人流活動空間.
(三)大廳式
特點:以一個高大的房間為中心,圍繞這箇中心在
其周圍布置其它輔助房間;主體房間使用人數多,面積大,層高大;主體大廳與輔助房間尺寸相差懸殊,但有相互聯繫.
適用:主次分明的建築,如火車站,影劇院,體育館等.
形式:動畫
有視聽要求的大廳——基本封閉,廳內不設柱,
大廳多為單層.
供人流聚集或進行商業活動的大廳——大廳允許設柱子,可以是單層或多層.
(四)單元式組合
將功能上聯繫緊密的幾個房間組成獨立的單元,再用樓梯或走廊把若干個單元組成一幢房屋,稱單元組合.

特點

能提高建築標準化,節省設計工作量,簡化施工.
功能分區明確,平面布置緊湊,單元與單元之間相對保持獨立,互不干擾.
布置靈活,能適應不同的地形,形成多種不同組合形式.
適用:在中國城市職工住宅中套用最廣,其它如醫院,學校,幼稚園等.圖例動畫
三,基地環境對平面組合的影響
1,基地大小,形狀和道路布置
2,基地的地形條件
3,建築物的間距和朝向
1,基地大小,形狀和道路布置
直接影響房屋的平面組合,外輪廓形狀和尺寸,出入口的布置等.應符合城市總體規劃的要求.圖例
基地大小,形狀主要影響房間功能分區:集中緊湊或分散組織;建築平面布局;外輪廓形狀和尺寸.
基地內人流,物流,道路走向是確定建築平面各部分及出入口,門廳等位置的重要依據.
2,基地的地形條件
平行等高線布置:建築物縱軸與等高線平行,適合於25%以下的坡地,是最常用的方式.土方量少,但向坡面房間採光,通風條件差.
垂直等高線布置:建築縱軸與等高線垂直,適合於25%以上的均勻坡.建築一般採取跌落或錯層處理.
與等高線斜交布置:適應坡度範圍較廣.圖
3,建築物的間距和朝向
1,朝向:
朝向:主要考慮太陽輻射強度,日照時間,主導風向;建築使用要求,基地環境.
日照:我國建築氣候區劃(五個熱工分區:嚴寒地區,寒冷地區,夏熱冬冷地區,夏熱冬暖地區,溫和地區.)福建:南部-夏熱冬暖,北部-夏熱冬冷.
風向:炎熱地區建築長度垂直夏季主導風向;
嚴寒地區建築主要入口避開冬季主導風向;
有氣味污染的建築放在下風向布置.
我國大部分地區建築朝向:南向,南偏東,南偏西少許.
2,間距
間距:主要應根據日照,通風等衛生條件,建築防火安全,防止聲音和視線乾等.
(1)日照間距
(2)防火間距:一二級耐火等級的民用建築
多層與多層或高層建築裙房之間:6M,
多層或高層建築裙房與高層建築之間:9M,
高層與高層之間:13M.
(3)其他要求:長邊相對的兩排教室之間及教室長邊與運動場地之間≥25M;醫院兩座病房之間≥12M.
(1)日照間距
日照間距:(保證房間有一定日照時數的建築物之間的距離)
日照時數:冬至日底層滿窗日照時數,如託兒所3h,病房,老年公寓,普通教室2h.
D=(H-H1)/tanα
D:正南房屋日照間距,
α:冬至日正午12時太陽高度角
H:南向前排房屋北檐至地面高度
H1:後排房屋底層窗台距地面高度(窗台指距室內地坪0.9M高度處的外牆位置)
不同方位折減係數:0~15°1.0;15~30°0.9;30~45°0.8;
45~60°0.9;≥60°0.95.
D/H:日照間距係數,我國一般的日照間距約1.0~1.8H.
