導軌型電壓繼電器

一、概述

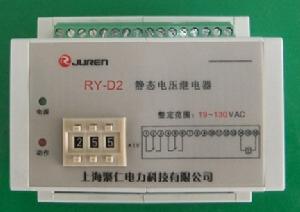

靜態導軌電壓繼電器為繼電保護類靜態電壓繼電器的一種.它分為RY-D有輔源導軌電壓繼電器和RWY-D

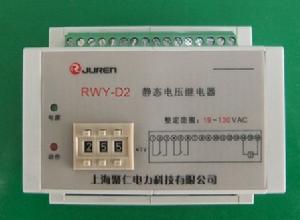

無輔源導軌電壓繼電器。它則是根據市場發展需要而研發的一種導軌安裝式殼體，這種殼體體積小、外形美觀、輕便，重量只有300-350g、可無限拼裝，符合歐規標準。可直接安裝在開關櫃35mm導軌條上，極大的提高了安裝密度，方便接線。

二、產品用途

靜態導軌電壓繼電器用於發電機、變壓器和輸電線的電器保護裝置中，作為過電壓保護或低電壓閉鎖的啟動原件。

三、產品特點

導軌電壓繼電器為積體電路靜態型繼電器，精度高、功耗小、動作時間短、返回係數高、整定直觀方便、範圍寬，且作為低壓繼電器使用無抖動現象，提供輔助電源後完全可以替代電磁型電壓繼電器。

四、原理說明

該繼電器為靜態型繼電器，採用進口積體電路構成；被測量的交流電壓U～經隔離變壓器降壓後得到與被測電壓成正比的電壓Ui,經整定後進行整流，整流後脈衝電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低於參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處於動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高於參考Ue,電平檢測器輸出負信號，本繼電器處於不動作狀態。

五、主要技術參數

1.靜態有輔源電壓繼電器技術參數
輔助電源：85V-265VDC/AC
過載能力：交流迴路允許長期接通1.2倍額定值
電壓整定範圍：1-199V檔，極差1V；40-450V，極差1V.
功率消耗：交流迴路功耗小於1VA(交流額定值100V時)
整定誤差：a、 整定值在1V-440V範圍內，整定平均誤差的絕對值不大於3%，平均誤差=（5次測量平均

值-整定值）整定值×100%。
b、 在基礎條件下，同一整定值上測量的5次動作值的最大值和最小值應不大於的4%。
c、 在-10℃～50℃的溫度下，任一整定點誤差的絕對值應不大於整定值的4%。
d、 在輔助電壓80～110%變化範圍內，任一整定值整定誤差的絕對值應不大於4%。
動作時間： a、過電壓繼電器：1.2倍整定值的動作時間不大於25ms;2倍整定值的動作時間不大於20ms.
b、低電壓繼電器：0.5倍整定值的動作時間不大於20m.
返回係數：a、過電壓繼電器返回係數為0.85～0.95；
b、低電壓繼電器返回係數為1.02～1.12；
返回時間：不大於27ms
2.靜態無輔源電壓繼電器技術參數
交流額定值：100V/50HZ
過載能力：交流迴路允許長期接通1.2倍額定值。
電壓整定範圍:19V-130V、85V-265V、180V-440V,極差為1V。
功率消耗：交流迴路功耗小於1.5VA(交流額定值100V時)
