孔徑測量指對於孔的直徑的測量,有直接測量、間接測量和綜合測量等測量方法。孔徑測量是長度計量技術的主要內容之一。

孔徑測量

正文

對於孔的直徑的測量,有直接測量、間接測量和綜合測量等測量方法。孔徑測量是長度計量技術的主要內容之一。

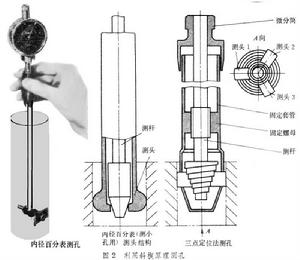

直接測量 利用兩點或三點定位,直接測量出孔徑的方法,也是最常用的孔徑測量方法。根據被測孔徑的精度等級、尺寸和數量大小,可以採用能測孔徑的通用長度測量工具,例如遊標卡尺(見卡尺)、工具顯微鏡、萬能比長儀、臥式測長儀(見測長機)、臥式光學計(見比較儀)和氣動量儀等;也可採用專用的孔徑測量工具,例如內徑千分尺、內徑百分表和千分表、內徑測微儀、電子塞規和利用氣動、光學、電學等原理的孔徑量儀等。①利用槓桿機構測孔:此法(圖1)常用於手攜式孔徑測量工具,例如內徑百分表、機械式或電學式內徑測微儀等。被測孔徑尺寸與校對環規孔徑之差通過槓桿機構從百分表、機械式或電學式測微儀讀出。這類測孔工具的測量孔徑範圍一般為 10~800毫米,其中內徑測微儀的測量精確度可達3~5微米。②利用斜楔原理測孔:此法(圖2)也常用於手攜式孔徑測量工具。其中用於測量小孔的內徑百分表,可以測量直徑小至 0.5毫米的孔。被測孔徑壓縮測頭使帶圓錐體的測桿移動時,從百分表或測微儀上便可讀出孔徑的誤差。三點定位法適用於測量直徑在 3毫米以上的孔。當測桿轉動時,由固定螺母作用使測桿向前移動,通過測桿頂端的帶有螺鏇形凸台的圓錐體使 3個測頭向外移動與被測孔接觸。從固定套管和微分筒上的刻度讀出被測孔徑尺寸。此類孔徑測量工具有三爪內徑千分尺。③利用氣動、光學、電動等原理製成的座式孔徑量儀測量高精度孔徑,必須在接近20℃的恆溫條件下進行。光波干涉式孔徑測量儀測量孔徑的範圍為1~50毫米,精確度為±0.5微米。

孔徑測量孔徑測量
孔徑測量孔徑測量
間接測量 先測量與孔徑有關的函式,再換算出孔徑尺寸。主要有下列兩種方法:①利用三點定一圓原理,測出被測孔圓周上任意三點的坐標值,然後求出方程式x2+y2+Dx+Ey+F=0中的係數D、E、F,即可按計算式孔徑測量求得被測孔徑,此法一般用於帶有電子計算機的三坐標測量機;②用直徑已知的滾輪與被測孔壁對滾,測出被測孔圓周長,然後計算出孔徑。此法適用於測量直徑大於500毫米、具有連續表面的孔。套用此法的測量工具稱為大直徑測量儀,也常用於大型工件的外徑測量。
綜合測量 主要是利用光滑塞規以通止法檢驗工件合格與否(見量規)。
