概述

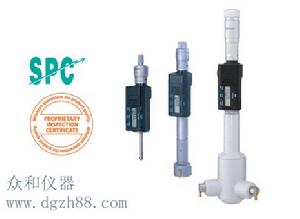

孔徑千分尺是利用螺紋錐體(或光面錐體)的轉動(或移動)來推動三隻測量爪進行孔徑測量的計量器具。國內主要使用的品牌為眾和儀器提供的日本三豐、德國安度,也有部分選用成量等國產產品。

孔徑千分尺結構

孔徑千分尺主要由測量爪、主體、套筒、固定套管、微分筒、測力裝置等部分組成,

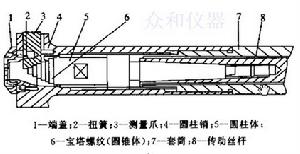

孔徑千分尺結構見下圖。

孔徑千分尺誤差原因

機械結構的影響

孔徑千分尺微分筒上的讀數,主要取決於對測量爪起主要作用的圓錐體。圓錐體的角度增大,示值誤差就趨向“-”值;反之,就趨向“+”值。因此,可按此規律修正孔徑千分尺的示值誤差。若圓錐體呈寶塔螺紋結構,則寶塔螺紋的各個徑向螺距使所形成的角度增大,示值誤差的方法需要專修寶塔螺紋與測量爪相接觸的“-”值(最小值)位置。

測量爪圓弧R面的工作面母線偏離

測量時,測量爪的工作面要求都要接觸在三個測量爪的中間位置,且與測爪體的軸錢相平等,不能有明顯的歪斜。如果在零位時,某一測量爪接觸偏斜在一側,則當直徑放大後,該接觸位置就會逐漸向測量爪中間位置移動,從面造成示值誤差。

測量爪測量面的圓弧半徑過大

測量爪測量面的圓弧半徑應不大於測量下限尺寸的一半。所發,在修理孔徑千分尺三隻測量爪頭悍要注意不要把圓弧工作面修得太小或太大,因為太小會造成使用量具產生左右晃動,而太大則會 生示值誤差。
