圖形輸入輸出裝置

正文

數值與圖形、圖像的變換裝置,是重要的人機接口設備。人的感覺器官中單位時間接受信息量最多的是視覺器官,它的最主要的功能是圖形和圖像識別。現代的信息處理裝置以數值處理為主。圖形輸入輸出裝置是實現數值與圖形、圖像變換的重要設備。
圖形輸入裝置 一般分為坐標輸入裝置和圖像輸入裝置兩類,在自動化儀表中廣泛採用的是坐標輸入裝置。
①數碼轉換器 將需要處理的圖形置於平板上,把讀出的坐標點(x,y)以數字量的方式輸入計算機處理。通常用游標或描繪筆來進行定位。游標定位精度較高,分辨力為10~50線/毫米,畫面尺寸也較大,可達300×400~1000×1200平方毫米。描繪筆定位精度較低,分辨力為3~10線/毫米,畫面尺寸也較小,為200×250~350×450平方毫米。但它能用連續描繪方法將圖形轉換成點坐標序列。
②觸摸顯示器 將透明的坐標輸入器設定在陰極射線管顯示器的畫面上,用手指觸摸畫面上的圖形,其坐標位置便可輸入。這種圖形輸入裝置的分辨力不高,但可用手指直接定位。
③光筆 它是陰極射線管的一種輸入裝置。光筆內裝有光電二極體或光電倍增管。將光筆對準畫面,通過光電變換原理檢出與陰極射線管電子束掃描相同步的發光點作為坐標位置。
④操縱桿和跟蹤球 兩種圖形輸入裝置的基本原理相同。前者以操縱桿的傾側方向和角度大小來確定相應的x、y坐標位置;後者以跟蹤球的旋轉方向和角度來檢出x、y坐標的相對移動量,其檢測精度比操縱桿為高。
各種圖形或曲線通過輸入裝置變換成坐標位置序列輸入計算機,可代替人工換算坐標,以提高準確性和效率。圖形輸入裝置的發展方向是以自動跟蹤或掃描方式將曲線或圖形變換成坐標位置序列,實現全自動圖形變換,並提高精度和分辨力。

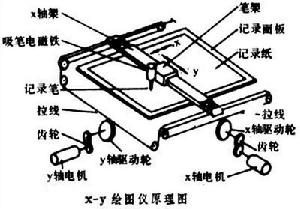

圖形輸出裝置 圖形輸入輸出裝置有陰極射線管圖形顯示器、繪圖印表機和 x-y繪圖儀等。陰極射線管圖形顯示器的輸出只供當時觀看,稱為軟拷貝;而繪圖印表機和 x-y繪圖儀的輸出是圖紙,稱為硬拷貝。在x-y繪圖儀中,x軸步進電機驅動x軸架,y軸步進電機驅動繪圖筆架,使繪圖筆在平面上可作任意位置的移動,畫出圖形(見圖)。x-y軸最小移動距離為25~100微米,繪圖筆速度50厘米/秒,重複性為0.2毫米,所使用的繪圖筆有墨水筆(水性或油性)和原子筆兩種,備有1~10種顏色,在筆架上同時可裝上4~8種不同顏色的繪圖筆,能繪製各種彩色圖形、曲線、圖表和書寫文字等。將微處理機用於繪圖儀中,則能增強繪圖功能,並能實現高速繪圖。
