光筆是計算機的一種輸入設備,結構簡單、價格低廉、回響速度快、操作簡便,常用於互動式計算機圖形系統中。

基本信息

光筆簡介

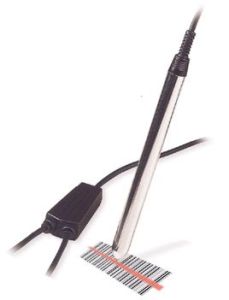

光筆光筆
光筆,電子計算機的一種輸入設備,與顯示器配合使用。對光敏感,外形像鋼筆,多用電纜與主機相連。可以在螢幕上進行繪圖等操作。依靠計算機內的光筆程式向計算機輸入顯示螢幕上的字元或游標位置信息的光敏感測器。光筆是計算機的一種輸入設備,結構簡單、價格低廉、回響速度快、操作簡便,常用於互動式計算機圖形系統中。在圖形系統中光筆將人的干預、顯示器和計算機三者有機地結合起來,構成人機通信系統。利用光筆能直接在顯示螢幕上對所顯示的圖形進行選擇或修改。
光筆的外形象一支原子筆,由筆體、透鏡組、光導纖維、開關和導線等組成。工作時,光筆接受顯示螢幕上的光,並將其變成電信號經放大、整形,產生脈衝信號,輸入計算機,向計算機發出中斷請求。儲存在顯示器緩衝存儲器中的圖形檔案代表一個圖形實體。這個檔案由顯示控制器按時序讀出並翻譯成字元、矢量等,再由字元產生器、矢量產生器等通過電子掃描束將它在螢幕上顯示出來。此時,若光筆停留在圖形的某個位置上,則光筆因測到光而發出中斷請求,光筆程式立即使顯示器“凍結”。顯示器所“凍結”的數據狀態向計算機提供緩衝存儲器地址、主偏轉計數器坐標位置和控制器的模式字等信息。這些信息就是計算機按人的意願處理圖形的依據。 光筆的工作方式有選點和跟蹤兩種。①選點:又稱標定,是用光筆選取顯示對象中某一元素作為參考點,對顯示對象加以處理的過程。②跟蹤:又稱定位,是在顯示螢幕上顯示出一個游標(螢幕上可以沒有圖形)並用光筆拖動游標實施定位的過程。游標可用硬體方法或軟體方法產生。

光筆用途

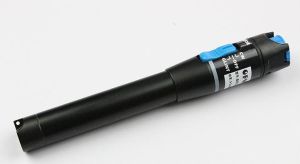

通常,光筆有三種用途:①利用光筆可以完成作圖、改圖、使圖形鏇轉、移位放大等多種複雜功能,這在工程設計中非常有用;②進行“選單”選擇,構成人機互動接口;③輔助編輯程式,實現編輯功能。在計算機輔助出版等系統中光筆是重要的輸入設備。(用光纖連線器把紅光引入光纖,可用作多芯光纜中芯線的對照;檢查OTDR無法查到的光纖故障點(斷點,開始或未尾的光纖特性)和因微彎相起的高損耗區段。例如:光纖跳線、尾纖、接線盒中的光纖芯線或裸光纖素線等等。)

原理

用一支與相似的定位筆(光筆)在一塊與計算機相連的書寫板上寫字,根據壓敏或電磁感應將筆在運動中的坐標位置不斷送入計算機,使得計算機中的識別軟體通過採集到的筆的軌跡來識別所寫的字,然後再把得到的標準代碼作為結果存儲起來。因此手寫輸入的核心技術是識別軟體。

光筆光筆
光筆光筆

光筆的外形象一支原子筆,由筆體、透鏡組、光導纖維、開關和導線等組成(圖1)。工作時,光筆接受顯示螢幕上的光,並將其變成電信號經放大、整形,產生脈衝信號,輸入計算機,向計算機發出中斷請求。儲存在顯示器緩衝存儲器中的圖形檔案代表一個圖形實體。這個檔案由顯示控制器按時序讀出並翻譯成字元、矢量等,再由字元產生器、矢量產生器等通過電子掃描束將它在螢幕上顯示出來。此時,若光筆停留在圖形的某個位置上,則光筆因測到光而發出中斷請求,光筆程式立即使顯示器“凍結”。顯示器所“凍結”的數據狀態向計算機提供緩衝存儲器地址、主偏轉計數器坐標位置和控制器的模式字等信息。這些信息就是計算機按人的意願處理圖形的依據(圖2)。

工作方式

光筆光筆

有選點和跟蹤兩種。

①選點:又稱標定,是用光筆選取顯示對象中某一元素作為參考點,對顯示對象加以處理的過程。

跟蹤:又稱定位,是在顯示螢幕上顯示出一個游標(螢幕上可以沒有圖形)並用光筆拖動游標實施定位的過程。游標可用硬體方法或軟體方法產生。
