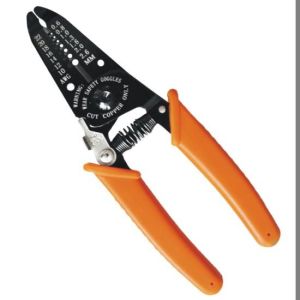

剝線鉗

剝線鉗為內線電工，電動機修理、儀器儀表電工常用的工具之一。專供電工剝除電線頭部的表面絕緣層用。利用槓桿原理，當剝線時，先握緊鉗柄，使鉗頭的一側夾緊導線的另一側，通過刀片的不同刃孔可剝除不同導線的絕緣層。

基本信息

• 中文名：剝線鉗

• 性質：電工工具
• 材料：刀片採用T7，T8，45號鋼
• 硬度：46-52HRC

機構原理

剝線鉗的機構簡圖

如圖所示為剝線鉗的機構簡圖，當握緊剝線鉗手柄使其工作時，圖中彈簧首先被壓縮，使得加緊機構加緊電線。而此時由於扭簧1的作用下剪下機構不會運動。當加緊機構完全夾緊電線時，扭簧1所受的作用力逐漸變大致使扭簧1開始變形，使得剪下機構開始工作。而此時扭簧2所受的力還不足以使得夾緊機構與剪下機構分開，剪下機構完全將電線皮切開後剪下機構被夾緊。此時扭簧2所受作用力增大，當扭簧二所受作用力達到一定程度時，扭簧2開始變形，夾緊機構與剪下機構分開，使得電線被切斷的絕緣皮與電線分開，從而達到剝線的目的。

相關參數

剝線鉗的材料：。鉗體採用Q235號鋼。套管採用聚氯乙烯塑膠。
剝線鉗的組成：它是由刀口、壓線口和鉗柄組成。剝線鉗的鉗柄上套有額定工作電壓500V的絕緣套管。
剝線鉗的規格：140毫米，160毫米，180毫米（都是全長）。

使用方法

剝線鉗

要點：要根據導線直徑，選用剝線鉗刀片的孔徑。
根據纜線的粗細型號，選擇相應的剝線刀口
將準備好的電纜放在剝線工具的刀刃中間，選擇好要剝線的長度
握住剝線工具手柄，將電纜夾住，緩緩用力使電纜外表皮慢慢剝落
鬆開工具手柄，取出電纜線，這時電纜金屬整齊露出外面，其餘絕緣塑膠完好無損。
