分量矩陣

高數中的線性代數概念,多路輸入和多路輸出的選擇。

矩陣概念

矩陣的概念引用高數中的線性代數的概念,一般指在多路輸入的情況下有多路的輸出選擇,形成下圖的矩陣結構,既每一路輸出都可與不同的輸入信號“短接”,每路輸出只能接通某一路輸入,但某一路輸入都可(同時)接通不同的輸出。
輸出1=輸入1,輸出2=輸入2,而輸出3=輸出4=輸入3,或者說,每一路輸出可“獨立”地在輸入中進行選擇,而不必關心其它通道的輸出情況,即可以與其它輸出不同,也可以相同。舉例說,8選4是指有4個獨立的輸出,每個輸出可在8個輸入中任選,或者說有4個獨立的8選1,只是8個輸入是相同的。經常與此混淆的是分配的概念,比如8選1分4,是指在8個輸入中選擇出1個輸出,並將其分配成4個相同的輸出,雖然外觀上看有4個輸出,但這4個輸出是相同的,而不是獨立的。一般習慣中,將形成M×N的結構稱為矩陣,而將M×1的結構稱為切換器或選擇器,其實不過N=1而已,我們在討論時都當作矩陣對待。
矩陣切換器的功能是在多路信號輸入的情況下,可獨立地根據需要選擇多路(包括1路)信號進行輸出,完成信號的選擇。

分量矩陣的概念

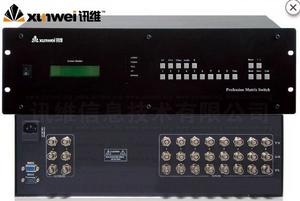

分量視頻指的是亮度Y,色差U和V分別是三路模擬信號,他們通過三路導線傳送並記錄在模擬磁帶的三路磁跡上。分量視頻由於其具有很寬的頻帶,可以提供最高質量及最精確的色彩重放。 分量視頻矩陣切換器就是將一路或多路視分量視頻信號分別傳輸給一個或者多個顯示設備,如兩台電腦主機要共用一個顯示器,矩陣切換器可以將兩台電腦主機上的內容任意切換到同一個或多個顯示器上.

目前可以在一些專業級視頻工作站/編輯卡專業級視頻設備或高檔影碟機等家電上看到有YUV、YcbCr、Y/B-Y/B-Y等標記的接口標識,雖然其標記方法和接頭外形各異但都是指的同一種接口色差連線埠( 也稱分量視頻接口) 。它通常採用YPbPr 和YCbCr兩種標識,前者表示逐行掃描色差輸出,後者表示隔行掃描色差輸出。由上述關係可知,我們只需知道Y Cr Cb的值就能夠得到G 的值( 即第四個等式不是必要的),所以在視頻輸出和顏色處理過程中就統一忽略綠色差Cg ,而只保留Y Cr Cb ,這便是色差輸出的基本定義。

相關參數及特性

接口參數:
頻寬350Mhz(-3db)滿載
亮色度干擾-55dB@5Mhz
微分相位0.05o(RL=150Ω)
微分增益0.05%(RL=150Ω)
最大傳播延時5ns(±1)
切換速度≤180ns 視 頻
信號輸入信號類型三分量視頻信號,BNC接口
信號輸出-------
信號類型三分量視頻信號 ,BNC 接口
輸出電平0.7Vp-p
阻抗75Ω
回波損耗-30db@5MHz
直流補償最大 5mV
實現自動增益技術矩陣切換器帶有斷電現場保護功能;
能夠自動保存設備上次關機時的狀態;
調整延遲時間;
採用新型的 LED 面板顯示和輕觸式按鍵;
狀態顯示直觀合理,設備操作更加簡便;
LCD 屏顯示輸入輸出的控制狀態;
簡捷的前面板操作,後面板上有一個能與控制系統在線上使用的 RS-232C 通訊連線埠;
安裝快捷,操作簡單。

套用場合

主要套用於廣播電視工程、多媒體會議廳、大螢幕顯示工程、電視教學、指揮控制中心等結合。
