產品簡介
別稱

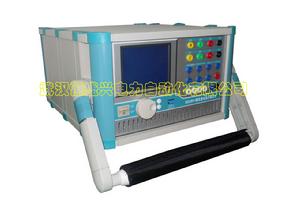

三相繼電保護測試儀又稱為微機繼保儀、繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、三相繼電保護測試儀、繼電保護測試儀、微電腦繼電保護測試儀。
英文簡稱
Three-phase Relay Protection Tester。
三相繼電保護測試儀是近十年來發展起來的一個新型智慧型化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代繼電保護測試的校驗工作。繼電保護測試儀隨著科學技術的不斷發展，已廣泛運用於線路保護，主變差動保護，勵磁控制等各個領域。
三相繼電保護微機型測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，套用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。三相繼電保護測試儀，它在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，廣泛聽取上海日行電氣有限公司意見，認真總結前幾代產品的開發、生產經驗，並採用現代最新數位技術、高精密電子器件、微機系統及新線路、新結構研製而成。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛套用於電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。
微機繼電保護測試儀器分為主迴路和輔迴路兩個迴路，主迴路採用大旋鈕調節，輔迴路採用小旋鈕調節，主迴路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，並且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔迴路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。
技術參數
1、交流電壓輸出：0～250V連續可調，最大輸出容量1000VA
2、交流電流輸出：0～20A、0～100A連續可調； 0～20A時，開路電壓5V ；0～100A時，開路電壓10V
3、直流電壓輸出：0～300V連續可調，最大3A
4、直流電流輸出：0～200mA、0～5A連續可調； 0～200mA時，開路電壓48V；0～5A時，開路電壓24V
5、數字毫秒表： 最大量程：100秒 ；解析度：0.001秒 ；精度：0.01%2個字
6、整機測量精度：0.5級
7、體積：420×310×1608、重量：16kg
儀器特點
1、 嵌入式主機，配備超大規模可程式邏輯器件（CPLD）
主機採用高速高性能嵌入式微機系統配備CPLD，回響速度快，傳輸頻頻寬，對基波可產生每周波500點的高密度擬合正弦波，輸出波形光滑，無諧波分量。由於輸出點數多，且通過精確的濾波電路，波形的失真度極小，在諧波輸出時，即使對 9次諧波、450Hz也可以達到每周波55點的高密度。而軟體具有非常強的人機對話及線上幫助功能，可對任意試驗參量實施控制。
2、 單機12路D/A同時輸出
採用16位高精度DAC晶片，確保擬合波形精度高，線性度好。可同時輸出12路模擬信號，滿足變壓器保護、備用電源自投等全方位測試。
3、 高精度線性功放，同時輸出6相電壓及6相電流
精心設計的電壓、電流放大器實現交/直流共享，輸出級採用獨有的高精度超線性放大技術。精度高，可靠性好，同時輸出6相交流電壓和6相交流電流，每相交流電壓輸出高達130V、70VA，交流電流全並輸出高達180A。直流電壓輸出可達300V、130VA。
4、 大螢幕LCD，接口完整，主機一體化單機箱結構
本機採用640×480點陣8.0’’大螢幕高解析度圖形液晶顯示屏，操作界面和試驗結果是全中文顯示，全部操作過程均在顯示屏上設定，顯示直觀清晰。
裝置可用自帶鍵盤操作，亦提供外接鍵盤/滑鼠口。還提供2個USB口、2個RS232口，可與外部計算機及其他設備通信。只需交流220V電源，開機即可工作。攜帶方便，非常適合流動試驗及野外工作。
5、 輔助直流源(選配)
本機可選配獨立的兩組直流電源，一組110VDC/1.0A，另一組220VDC/0.6A，開機自動同時輸出，可用作保護供電電源，無需通過軟體設定和調整。
6、 智慧型型自我保護
採用最新設計的散熱結構，保證最好的通風狀況。並可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象，即便是操作錯誤也不致損壞裝置。另外，當危險信號如外部電壓通過端子進入測試儀時，裝置告警指示燈變紅，並自動切斷功放。
7、 接點豐富、軟體功能強大
本裝置具有八路開關量輸入（A B C R a b c r）和4路開關量輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智慧型識別。裝置由面板上的23個按鍵通過大螢幕液晶顯示屏進行操作，所有界面均中文顯示。能完成現場大多數試驗的檢定工作。
裝置立臥式放置均可，可脫機操作，亦可外接PC機操作，測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用隨身碟直接保存且方便傳送到外接PC機中編輯、列印等處理。軟體升級簡單快捷，直接通過隨身碟升級或外部PC機下傳，無需改動任何硬體。
軟體輔助計算功能強大，可自動計算正、負、零序電壓電流，一、二次側有功、無功、功率因數。
6相電壓及6相電流輸出可進行備用電源自投切雙組試驗及變壓器三相差動試驗，接線非常簡便。
儀器特性
1.微機繼電保護測試儀滿足現場所有試驗要求。具有標準的四相電壓，三相電流輸出，電壓125V/相，電流30A/相。三相併聯可達90A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完 美。
2.各種技術指標完全達到電力部頒發的DL/T624-1997 《繼電保護微機型試驗裝置技術條件》的標準。
4.國內同行業首先採用進口拉絲不鏽鋼面板，不鏽鋼鍵盤，同時採用觸摸式滑鼠，克服了軌跡球滑鼠操作不靈活、容易損壞的缺點，並選用8.4寸,解析度為800*600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用.
5.主控板採用DSP+FPGA結構,16位DAC輸出,對基波可產生每用2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度.
6.微機繼電保護測試儀電流、電壓採用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，並可通過軟體計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特徵。功放電路採用進口大功率高保真模組式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗餘和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流迴路允許開路，不會損壞裝置。
性能指標
1、10個通道同時輸出，即同時輸出不同頻率、相位的三路電壓及三路電流、一路3U0，電壓0-120V，電流0-40A/三相。
2、微機繼電保護測試儀採用8.4寸TFT（800*600）真彩液晶顯示屏，可依據現場採光環境設定界面顏色，提供直觀圖象顯示，便於觀測。
3、下位機採用精簡穩定的Windows ce嵌入式作業系統，Windows界面操作風格，應用程式簡小，運行速度快，系統穩定，界面風格友好快捷。
4.微機繼電保護測試儀率先在業界採用快捷鍵方式操作實驗，全一體化設計，主機內置滑鼠，鍵盤，也可外接滑鼠跟鍵盤，更加方便用戶的使用習慣．
5、採用最新美國TI公司的DSP及大規模可程式器件FPGA，1448點波形模擬，使測試儀具備更佳瞬態回響，及更良好的幅頻特性，並是國內獨家使用16位串口DA，進一步提高輸出精度
6、可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動，同期微機繼電保護測試儀的繼電器等分別以手動或自動方式進行測試，可以模擬各種故障類型進行距離、零序保護裝置定值校驗及保護裝置的整組實驗，可測試高壓線路保護（單、雙端測試）、自動重合閘、中間繼電器、同步繼電器、過激磁保護、反時限正負序過流保護、定時限正負序過流保護、復壓閉鎖過流保護、頻率及低周減載保護、逆功率保護、失步保護、定予接地保護、負序零序及相間功率保護、故障回放。具備GPS觸發功能。
儀器用途
1．二次調度中所有單個元件的測試(電流、電壓、時間、差動、平衡、負序、距 離、功率方向、反時限、頻率、同期、重合閘等繼電器)。
2．整組傳動，能摸擬各種簡單或複雜的瞬時性，永久性，轉換性故障，可在基 波上疊加暫態直流分量。
3．能隨意疊加各次諧波，疊加初始角及含量線上可控。
4. 可分相輸出不同頻率交流量、交直流兩用。
5. 專用低周單元,可方便測試微機低周低壓減載保護。
6．各種保護時間特性的自動掃描。功率及阻抗保護特性曲線的掃描。
7．微機主變保護差動比例及諧波制動特性的自動測試。
8．整組距離、零序、過流保護自動測試。
9．用戶可程式測試單元，以滿足特殊試驗用途，例備自投裝置的測試。
10．電機失磁失步、反激磁、逆功率及同期等各種保護的測試。
引用標準
中華人民共和國電力行業標準DL/T 624-1997《繼電保護微機型試驗裝置技術條件》。
試驗注意事項
1. 測試儀裝置內置了工控機和Windows作業系統，請勿過於頻繁地開關主機電源。
2. 裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如隨身碟等），但注意撥插時一定要在數據傳輸結束後進行。
3. 裝置配有專用自還原CF卡，避免因為非法關機，刪除或修改硬碟上的檔案和桌面上的圖示等導致的作業系統損壞。如確需在本機記憶體放數據，請將數據存在D糟。使用USB盤拷貝數據時請一定保證隨身碟乾淨無病毒，也請不要利用隨身碟在本系統中安裝其它軟體程式。
4. 外接鍵盤或滑鼠時，請勿插錯連線埠，否則Windows作業系統不能正常啟動。
5. 請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6. 開入量兼容空接點和電位（0～250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子COM端。
7. 使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站 立放置或打開支撐腳稍傾斜放置。
8. 禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插 孔。否則，測試儀將被損壞。
9. 如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。
10. 如果在使用過程中出現界面數據出錯或設備無法連線等問題， 可以這樣解決：向下觸按復位按鈕鍵，使DSP復位；或退出運行程式回到主選單，重新運行程式，則界面所有數據均恢復至默認值。
儀器技術參數
主要技術參數：
| 項 目 | 技術參數 | |
| 電壓源 | 最大輸出電壓 | 6×125V |
| 最大輸出功率 | 6×80VA | |
| 解析度 | 1mV | |
| 精度 | ≤0.2(5V-110V),≤0.5(<5V或>110V) | |
| 諧波失真 | ≤0.1% | |
| 其它 | 各相輸出幅值、頻率、相位獨立可調，並可以作為直流電壓輸出，短路自動保護。 | |
| 電流源 | 最大輸出電流 | 6×30A或1×180A |
| 最大輸出功率 | 6×350VA或1×1600VA | |
| 解析度 | 1mA | |
| 精度 | ≤0.2(1A-30A),≤0.5(0.2A-1A) | |
| 諧波失真 | ≤0.1% | |
| 其它 | 各相輸出幅值、頻率、相位獨立可調，並可以作為直流電流輸出，過載自動保護。 | |
| 相位 | 範圍 | -360°——+360° |
| 精度 | 0.1° | |
| 頻率 | 範圍 | 0-1000Hz |
| 解析度 | 50μHz | |
| 漂移 | 5ppm | |
| 開關量輸入 | 輸入連線埠數量 | 8對 |
| 回響時間 | 100μs | |
| 計時範圍 | 1ms-999,999.999s | |
| 輸入方式 | 空接點（ON<5KΩ,OFF>10KΩ）或帶電位， 耐壓250VDC | |
| 其它 | 防抖動時間可設定 | |
| 開關量輸出 | 輸出連線埠數量 | 4對 |
| 輸出方式 | 空接點，耐壓250VDC，容量250VA | |
| GPS 觸發器 | 脈衝精度 | 誤差<1uS |
| 同步性 | <100uS | |
| 觸發模式 | 內置GPS觸發器或外接觸發器 | |
| 尺寸 | 440mm×180mm×330mm（寬×高×深） | |
| 重量 | 16Kg | |
| 供電電源 | 單相220VAC(±15%)，頻率50/60Hz，功率2.5KW/15A |
1、交流電流源:
相電流輸出（有效值）： 0--30A/相，精度0.2%
三相併聯輸出(有效值)： 0--90A/三相同相位並聯輸出
相電流長時間允許工作值(有效值)： 10A
每相最大輸出功率 ：420VA
三相併聯電流最大輸出功率 ：900VA
三並電流最大輸出允許工作時間 ：10s
頻率範圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次 相位：0--360° 精度：0.1°
2、直流電流源:
電流輸出： 0--±30A/相 ：精度 0.2%
3、交流電壓源:
相電壓輸出（有效值）： 0--125V/相 精度：0.2%
線電壓輸出（有效值）： 0--250V
相電壓/線電壓輸出功率 ： 75VA/100VA
頻率範圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次 相位：0--360° 精度：0.1°
