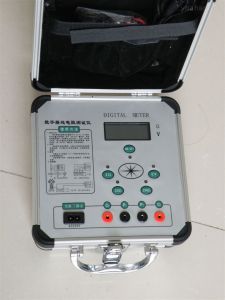

數字接地電阻表

數字接地電阻表

數字接地電阻表華天電力

簡介：

數字接地電阻測試儀用於電力、通信、鐵路及工礦企業等部門各種裝置接地電阻值的測量。同時，可測量土壤電阻率及地電壓。 　

別稱：

數字接地電阻測試儀、數字式接地電阻測試儀、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、地樁式接地電阻測試儀、數字式接地電阻表、攜帶型接地電阻測試儀、接地表、數字接地電阻表 　

特性：

◆ 結構上採用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾採用鎖相環同步跟蹤檢波方式並配以開關電容濾波器使儀表有較好的抗干擾能力。
◆ 採用DC/AC變換技術將直流變為交流的低頻恆定電流以便於測量。
◆ 允許輔助接地電阻在0～1.8KΩ（RC），0～40KΩ（RP）之間變化，不致於影響測量結果。
◆ 本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。如若測試迴路不通表頭顯示“1”代表溢出，符合常規測量習慣。

參數：

1、使用條件
環境溫度：0℃~+45℃
相對濕度：≤85%RH
2、測量範圍及恆流值（有效值）
電阻：0~2Ω(10mA),2~20Ω(10mA),20~200Ω(1mA) 注: 可以根據需要擴展量程到2000Ω
電壓：AC 0~20V
3、測量精度及解析度
精度：0~0.2Ω≤±3%±1d
0.2Ω~200Ω≤±1.5%±1d
1~20V≤±3%±1d
解析度：0.001Ω、0.01Ω、0.1Ω、0.01V
4、輔助接地電阻及地電壓引起的測量誤差
a.允許輔助接地電阻RC(C1與C2之間)<1.8KΩ；
RP(P1與P2之間)<40KΩ
誤差≤±5%
b.允許地電壓≤5V(工頻有效值) 誤差≤±5%
5、電源及功耗
最大功率損耗≤2W
直流：8×1.5V(AA，R6)電池 交流：220V/50Hz
體積：220mm×200mm×105mm
重量：≤1.4kg
